Chapitre 2 : Installation

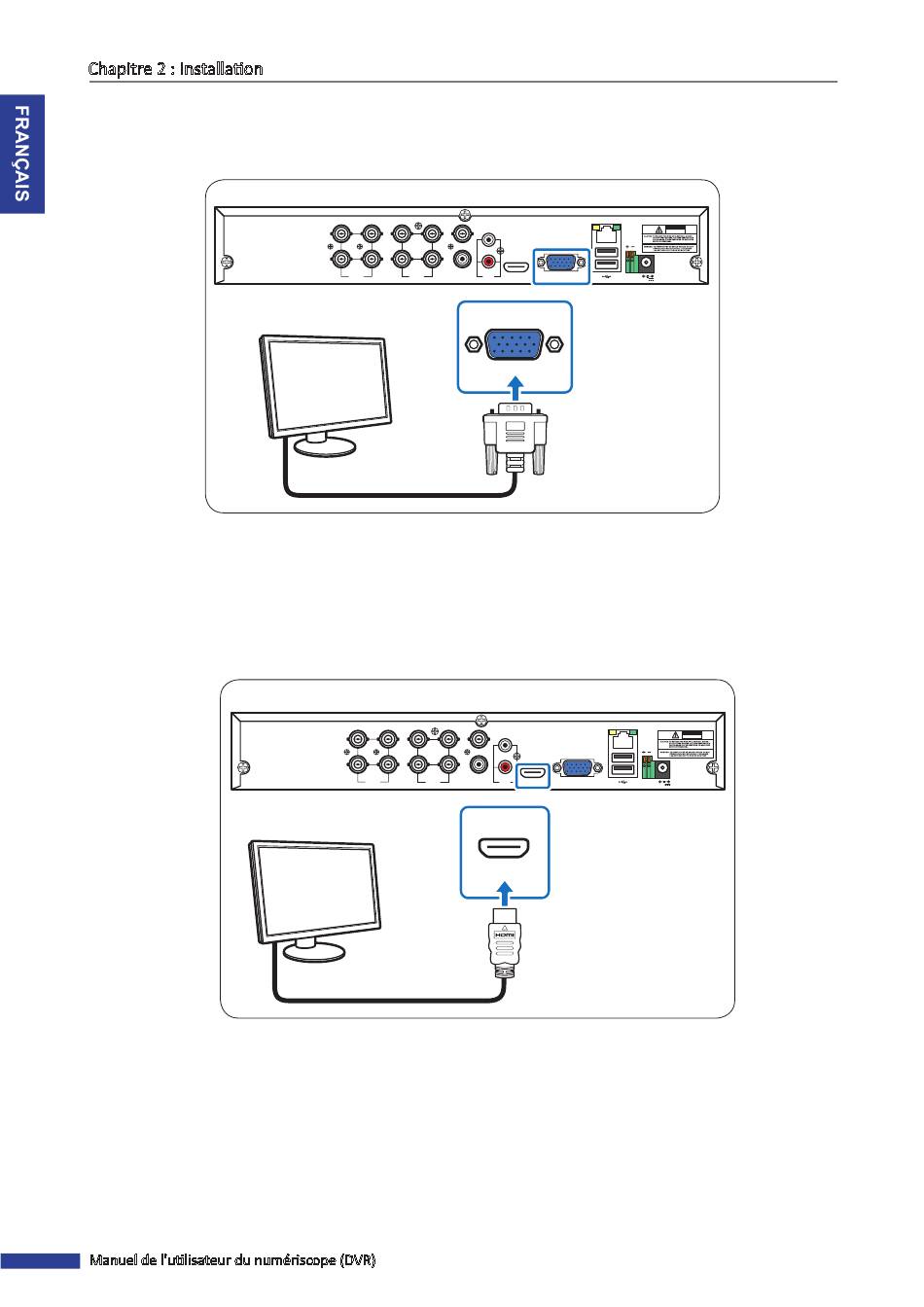

2.3.2 Connexion VGA

Branchez la sortie vidéo du numériscope (DVR) au moniteur via le connecteur VGA comme indiqué.

2.3.3 Connexion HDMI

Branchez la sortie vidéo du numériscope (DVR) au moniteur via le connecteur HDMI comme indiqué.
Manuel de l'utilisateur du numériscope (DVR)
16
Numériscope (DVR) de 4 canaux / Numériscope (DVR) de 8 canaux
7 5 3
8 6 4
VIDEO VIDEO
INPUT INPUT
Moniteur
Numériscope (DVR) de 4 canaux / Numériscope (DVR) de 8 canaux
7 5 3
8 6 4
VIDEO VIDEO
INPUT INPUT
Moniteur
VIDEO
OUTPUT
LAN
1
1
2
2
AUDIO AUDIO
HDMI VGA
OUTPUT
INPUT
VGA
Câble VGA
VIDEO
OUTPUT
LAN
1
1
2
2
AUDIO AUDIO
HDMI VGA
OUTPUT INPUT
HDMI
Câble HDMI
