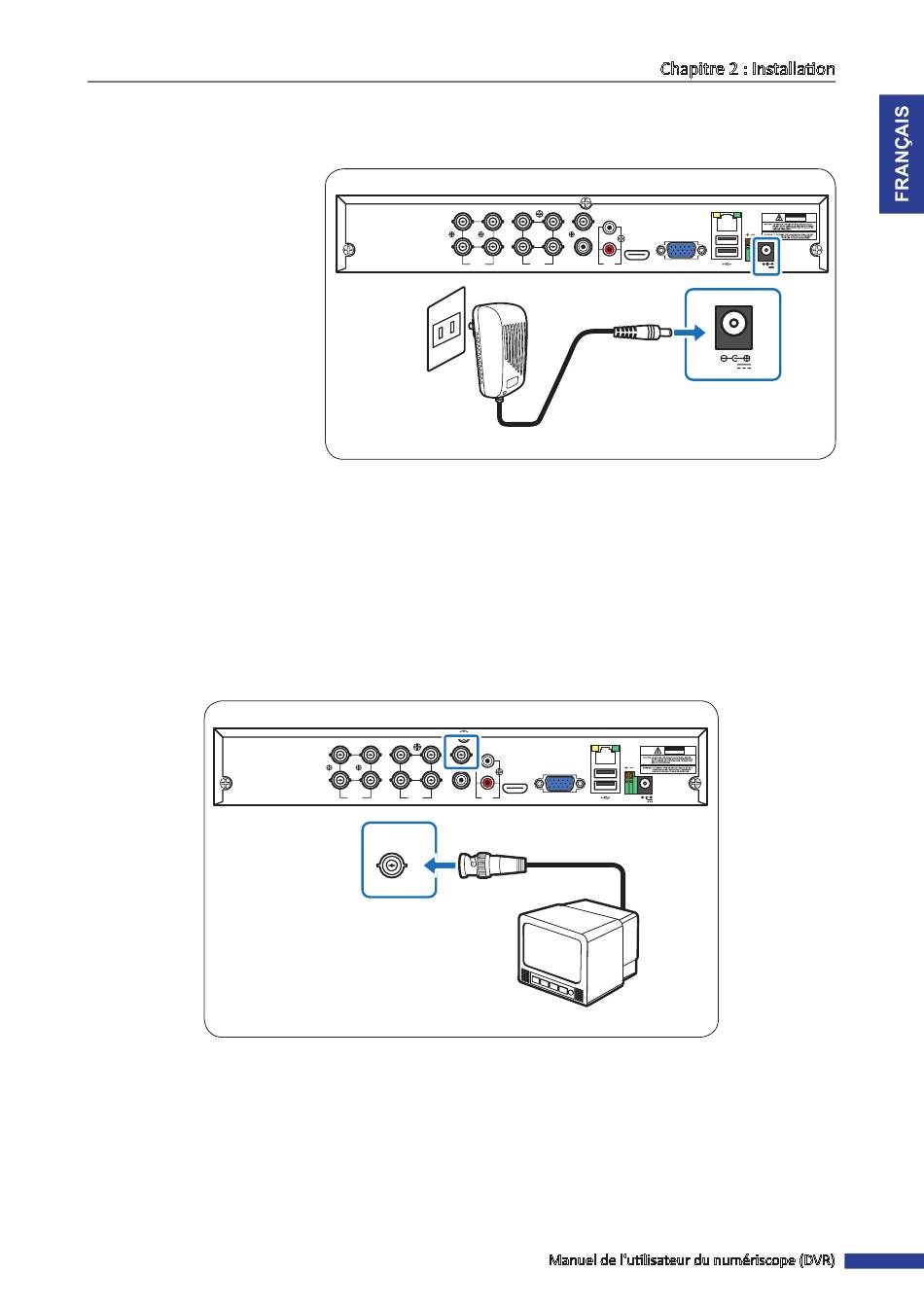

2.2 Raccordement de l'alimentation
Utilisez uniquement l'adaptateur de courant fourni avec le numériscope (DVR).
1
Branchez une extrémité de
l'adaptateur de courant au
connecteur d'alimentation
situé à l'arrière du numériscope
(DVR).
2
Branchez l'autre extrémité à
l'adaptateur de courant dans la
prise de courant murale.
3
L'enregistreur numérique
s'allume automatiquement.
2.3 Connecter les moniteurs
L'écran d'aperçu peut être affiché sur les moniteurs via BNC, VGA, ou HDMI.
2.3.1 Connexion BNC
Branchez la sortie vidéo du numériscope (DVR) au moniteur via le connecteur BNC comme indiqué.
Numériscope (DVR) de 4 canaux / Numériscope (DVR) de 8 canaux
Numériscope (DVR) de 4 canaux / Numériscope (DVR) de 8 canaux
7
5
8
6
VIDEO
INPUT
Prise de courant murale
Adaptateur de courant
VIDEO
OUTPUT
7
5
3
1
1
8
6
4
2
2
VIDEO
VIDEO
AUDIO
AUDIO
HDMI
INPUT
INPUT
OUTPUT
INPUT
VIDEO
OUTPUT
Câble BNC
Chapitre 2 : Installation
VIDEO
OUTPUT
LAN
3
1
1
4
2
2
VIDEO
AUDIO
AUDIO
HDMI
VGA
INPUT
OUTPUT
INPUT
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
LAN
VGA
RS-485
12V
Moniteur
Manuel de l'utilisateur du numériscope (DVR)
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RS-485
12V
12V
15
