Mode d'emploi | System Manager, série AK-SM 800A
Configuration du compteur Carlo Gavazzi®
(utilisé avec le modèle AK-SM RS485)
La partie suivante décrit les étapes nécessaires pour
raccorder et configurer le compteur Carlo Gavazzi EM24xx
sur une connexion de réseau Modbus.
Avant de réaliser toute configuration, assurez-vous que
le compteur est correctement câblé, a une adresse de réseau
valide (différente de tout autre point sur le réseau du régulateur)
et a une vitesse de transmission réglée sur 9600. Consultez
le manuel du compteur pour des informations précises
sur la manière de régler l'adresse du réseau et la vitesse
de transmission. Le format des données est 1 bit de départ,
8 bits de données, pas de parité et 1 bit d'arrêt.
Une fois ces éléments réglés, vérifiez la bonne interconnexion
avec le port Modbus RS 485 sur l'AK-SM.
 

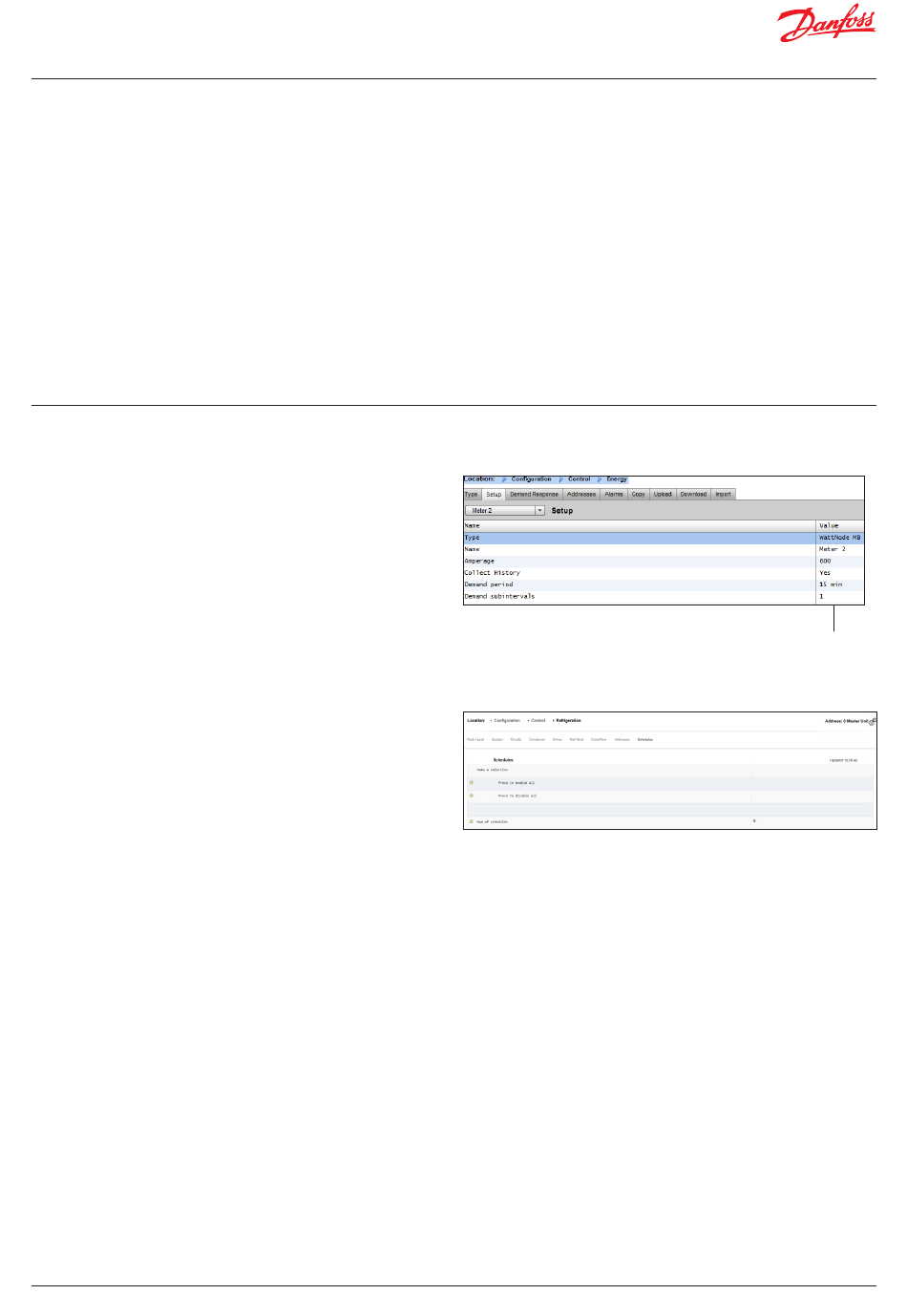

Configuration Control
[Compteur pris en charge par Danfoss]
Cet exemple illustre un compteur WattNode + MODBUS
pris en charge par Danfoss. Après avoir défini le compteur
d'énergie comme « WN Plus/MB » dans la page de régulation,
accédez à la page Configuration
Pour le type, sélectionnez WattNode MB (MODBUS).
La connexion effective au réseau MODBUS doit conserver la
polarité (la borne + doit correspondre à la borne + du Wattnode)
Nom : Saisissez une description personnalisée pour le compteur.
Intensité : Sélectionnez l'intensité de courant du CT raccordé
au WattNode +.
Collecter Historique : Sélectionnez Oui pour collecter
l'historique pour ce compteur.
MAJ Puissance : Intervalle auquel la puissance est mesurée.
MAJ Énergie : Intervalle pendant lequel l'énergie (intégrale
de la puissance en fonction du temps) est calculée.
MAJ Réactive : Intervalle pendant lequel les composants
réactifs sont recalculés.
Période demande : Intervalle pendant lequel la demande
est calculée. La demande est définie comme la puissance
moyenne sur un intervalle de temps spécifié.
Sous-intervalles de demande : Le nombre de divisions
de la période de demande utilisé lors du calcul d'une
« demande changeante » à l'aide d'une « fenêtre glissante ».
Une fois que les éléments de contrôle de l'énergie appropriés
ont été configurés, le compteur doit être doté d'une adresse
correctement configurée. Pour ajouter le compteur WattNode
+ sur le réseau de l'AK-SM, vérifiez que tout le câblage du réseau
est bien en place et que l'alimentation est appliquée au compteur
WattNode +. Accédez à l'onglet Adresses, puis saisissez la même
adresse que celle réglée pour le compteur. Réalisez une analyse
du réseau pour mettre WattNode + compteur en ligne.
88 | BC337629891709fr-000301
ENERGY
 
Control Energy.
(1) Pour éviter les erreurs dues à une réflexion du signal ou à un
couplage de lignes, il est nécessaire de terminer le bus au début
et à la fin (en insérant une résistance de 120 Ohm, 1/2 W 5 % entre
les lignes B et A sur le dernier instrument et l'interface de l'hôte).
(2) La terminaison du réseau est nécessaire même en
cas connexion point à point et/ou de courtes distances.
(3) Pour les raccordements supérieurs à 1200 m, un répéteur
de signaux est requis.
Une fois que tous les câblages de communication ont été
installés, effectuez une analyse du réseau. Un guide détaillé de
l'exécution des analyses réseau peut être trouvé dans la section
Points réseaux de ce mode d'emploi. Assurez-vous que canal
MODBUS est coché à la page « Node Overview » (points réseau).
Choisissez l'onglet Adresses pour saisir l'adresse qui a été
attribuée dans le compteur Wattnode (relais bit switch).
Remarque : Pensez toujours à effectuer un raccordement
correct et à utiliser le port Modbus approprié sur l'AK-SM.
À l'aide de la liste déroulante, le compteur
WattNode + a été sélectionné.
© Danfoss | Climate Solutions | 2022.09
