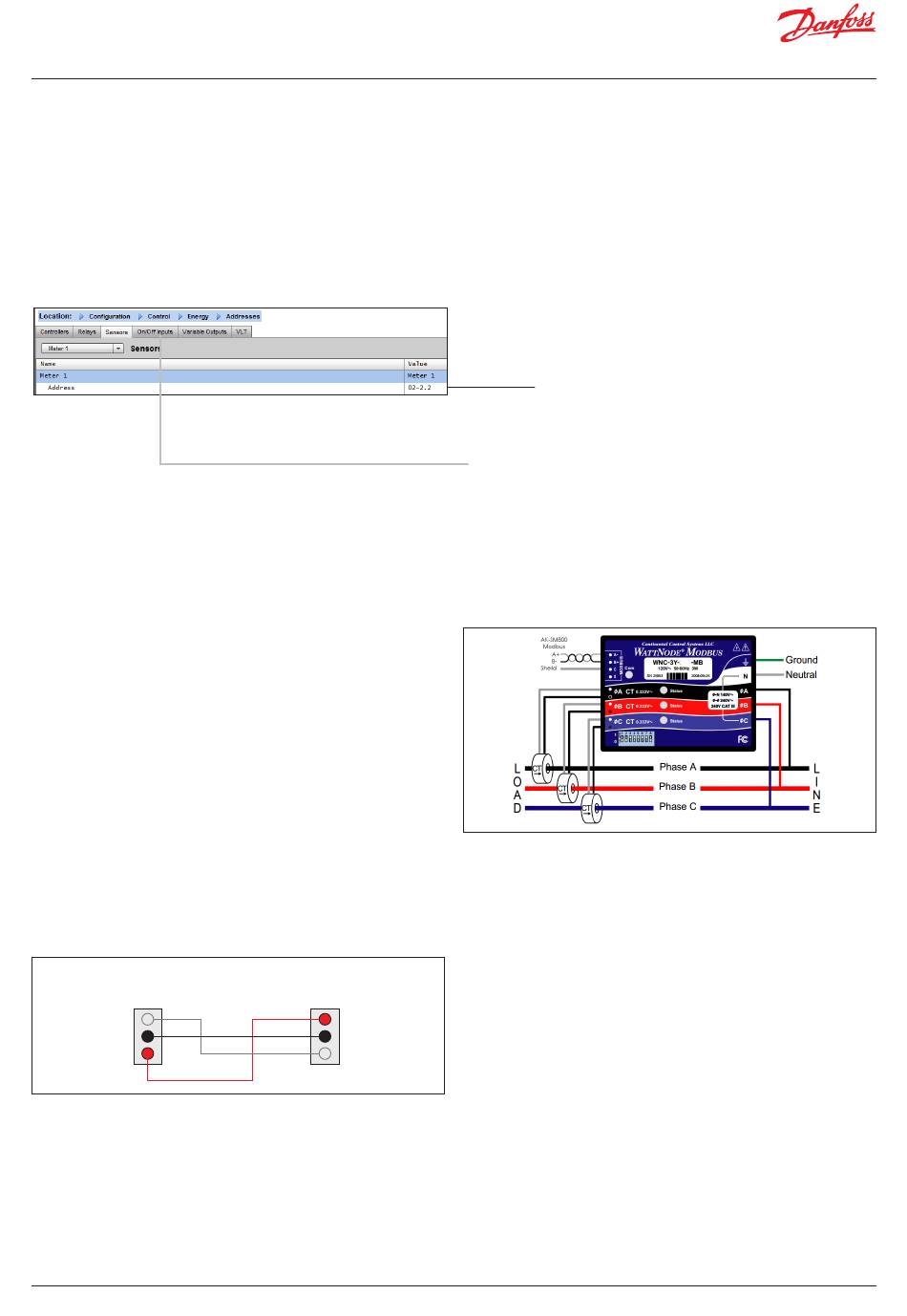

Mode d'emploi | System Manager, série AK-SM 800A
Configuration  Control  Energy  Addresses
Une fois que les éléments de contrôle d'énergie appropriés
ont été configurés, les adresses d'E/S AK adaptées doivent être
réglées pour l'entrée du compteur d'impulsions. L'entrée d'adresse
correspond à l'adresse carte et point du module d'E/S AK.
Utilisez uniquement le module de type AK-XM107A pour
les entrées de compteur d'impulsions. Accédez à l'onglet
Adresses (la limitation de la demande d'énergie est présentée
dans un chapitre suivant). Saisissez l'emplacement de carte et
point adapté pour l'entrée d'impulsions, dans l'onglet Sondes
(comme illustré ci-dessous).
 
Configuration Control
[Danfoss Supported Power meter]
Comme décrit plus haut, l'AK-SM offre un support de
communication aux compteurs d'énergie WattNode + et
Carlo Gavazzi EM24. Ces compteurs présentent des paramètres
avancés qui peuvent être visualisés et enregistrés dans l'AK-SM.
Remarque : En raison de différentes spécifications de vitesse
de transmission, le compteur d'énergie Carlo Gavazzi ne doit
pas être connecté sur le Modbus si un réseau existant avec
des EKC Danfoss Modbus est établi.
• Le compteur WattNode® + (Continental Control Systems)
nécessite une interface LonWorks® FTT10. Utilisez le pont entre
réseaux TP78 à FTT10 Danfoss (réf. TP78-02) pour assurer
une communication correcte.
• Le compteur WattNode® + MODBUS (Continental Control
Systems) se connecte sur le réseau modbus de l'AK-SM.
• Les compteurs Carlo Gavazzi EM24 pris en charge disposent
de communications MODBUS intégrées. Connectez-les
directement au port MODBUS de l'AK-SM.
• Compteurs d'énergie MODBUS Veris EH35/36
(Veris Industries®)
Port MODBUS sur AK-SM
Masse
DY-
DX+
© Danfoss | Climate Solutions | 2022.09
ENERGY
Port RS485 / MODBUS sur
le compteur Carlo Gavazzi
B+
A-
Masse
Danfoss
80Z8116
Entrez un nom personnalisé pour l'entrée d'impulsions.
Saisissez l'adresse de carte et point unique. Pour cette
adresse d'entrée, l'entrée d'impulsions doit être raccordée
(via le compteur d'énergie).
Tout interrupteur d'urgence ou de raccordement (défini dans la
configuration du compteur) nécessite la configuration d'une adresse.
Ajoutez ces adresses appropriées via l'onglet Entrées ON/OFF.
WattNode Plus (compteurs d'énergie MODBUS)
Le compteur d'énergie Wattnode modbus (code Danfoss
080Z2146) est un appareil compatible avec les autres
appareils modbus approuvés sur le réseau AK-SM 800A.
Les étapes décrites ci-après doivent être respectées afin de
s'assurer d'une bonne analyse et de communications correctes.
Étape 1 :
Assurez-vous que tous les appareils sur le réseau modbus
sont connectés et disposent d'une seule adresse réseau valide.
Via l'écran Configuration / Points réseau, procédez à une analyse
du réseau afin d'autoriser le MODBUS-RS485 - Assurez-vous que
le ventilateur SLV/EC est réglé sur NON.
Remarque : Le compteur MODBUS WattNode (080Z2146) a la
capacité de fonctionner à un débit de 38400 ou 19200 bauds.
Par défaut, le compteur est réglé sur 38400. S'il n'y a aucun
appareil SLV sur le réseau, effectuez une analyse du réseau sans
sélectionner les options SLV. Ceci permettra à l'AK-SM 800A
d'analyser selon le même débit de transmission, et le compteur
pourra donc être détecté.
Si des appareils SLV sont connectés sur le même bus de terrain
que le compteur, vous devez d'abord communiquer avec
le compteur à 38400 bauds. Après le scan, définissez l'option
SLV sur « oui » et scannez à nouveau. Le débit de transmission
du compteur sera défini sur 19200, à l'instar de l'appareil SLV,
ce qui assurera leur compatibilité sur le même bus de terrain.
