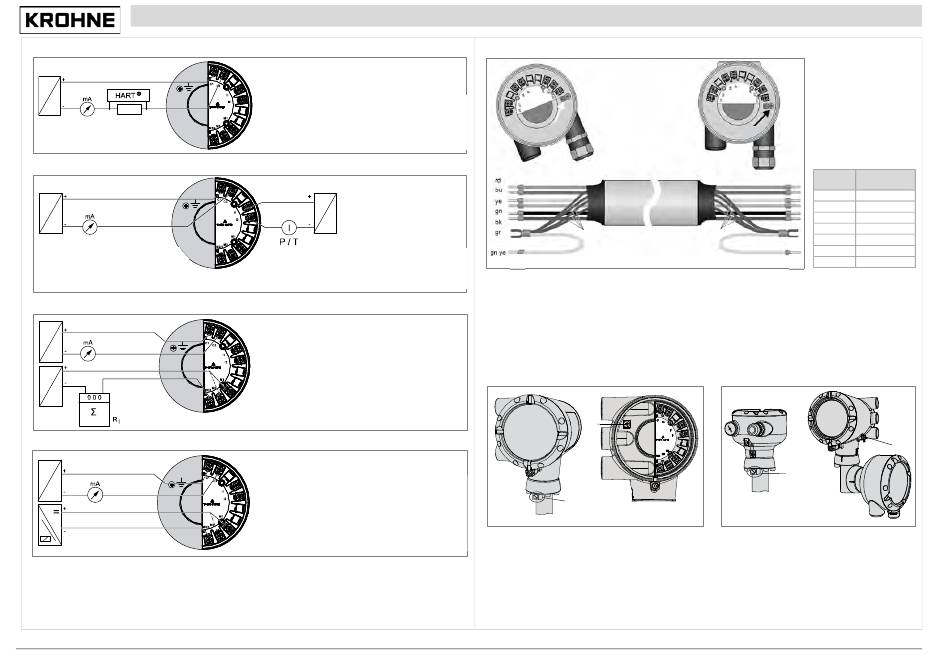

KROHNE OPTISWIRL 4200 Guide Rapide page 3

Sortie courant
Entrée courant
Alimentation pour le
convertisseur de mesure
Sortie fréquence / sortie impulsions
Sortie détecteur de seuil
Sortie état
Le raccordement s'effectue entre les bornes M2/4 Commun (-) et M1 pour courant fort (+)
ou M3 NAMUR (+)
10/2020 - 4004069508 - QS OPTISWIRL 4200 R08 fr
Raccorder la boucle de courant 4...20 mA
aux bornes C1+ et C2-
Entrée courant (I1+ et I2-) pour un
transmetteur de température ou de pression
externe
La fréquence maximale de la sortie
impulsions et de la sortie fréquence est de
1000 Hz
Le raccordement s'effectue entre les
bornes M2/4 Commun (-) et M1 pour
courant fort (+) ou M3 NAMUR (+)
Mode NAMUR :
M2/4 (commun); M3 (collecteur ouvert)
Raccordement de la sortie transistor :
M2/4 (commun); M1 (collecteur ouvert)
Raccordement de la version séparée
1
3
6
4
3
7
1 Bornes de raccordement du capteur
2 Bornes de raccordement du convertisseur
3 Raccordement du blindage du capteur
4 Blindage (tresse de contact et blindage général)
5 Raccordement du blindage du convertisseur
6 Tube thermo-rétractable
7 Blindage
Mise à la terre de la version compacte
1
2
1 Borne de mise à la terre dans le boîtier
2 Borne de mise à la terre de la pièce de
raccordement entre le capteur et le convertisseur
2
5
Borne Couleur de
6
brin
rd rouge
bu bleu
bk noir
gr gris
4
ye jaune
5
gn vert
7
gnye Blindage
Mise à la terre de la version séparée
1
1 Borne de mise à la terre du capteur
2 Borne de mise à la terre du boîtier
du convertisseur
2
3
