Coffrets pour chambre Froide JBOX
Guide d'installation
Mise en œuvre
Le boitier de commande se compose de 3 pièces pré-assemblées intégrant un câble de liaison de 5m.
Pour accéder aux vis de fixation du boitier, dé-clipser le cache vis rouge en haut et en bas comme indiqué sur la figure ci-
dessous. Les trous de fixation pour vis diamètre 4mm sont situés aux 4 angles du boitier. (Entraxe 200mm en largeur et
83mm en hauteur. Des moulures pour le chemin du câble sont prévues à l'arrière du câble pour sa sortie sur les cotés. Du
fait de sont petit diamètre, le câble peut également passer par l'intérieur de la cloison / chambre froide pour obtenir un
aspect extérieur parfaitement intégré de l'afficheur.

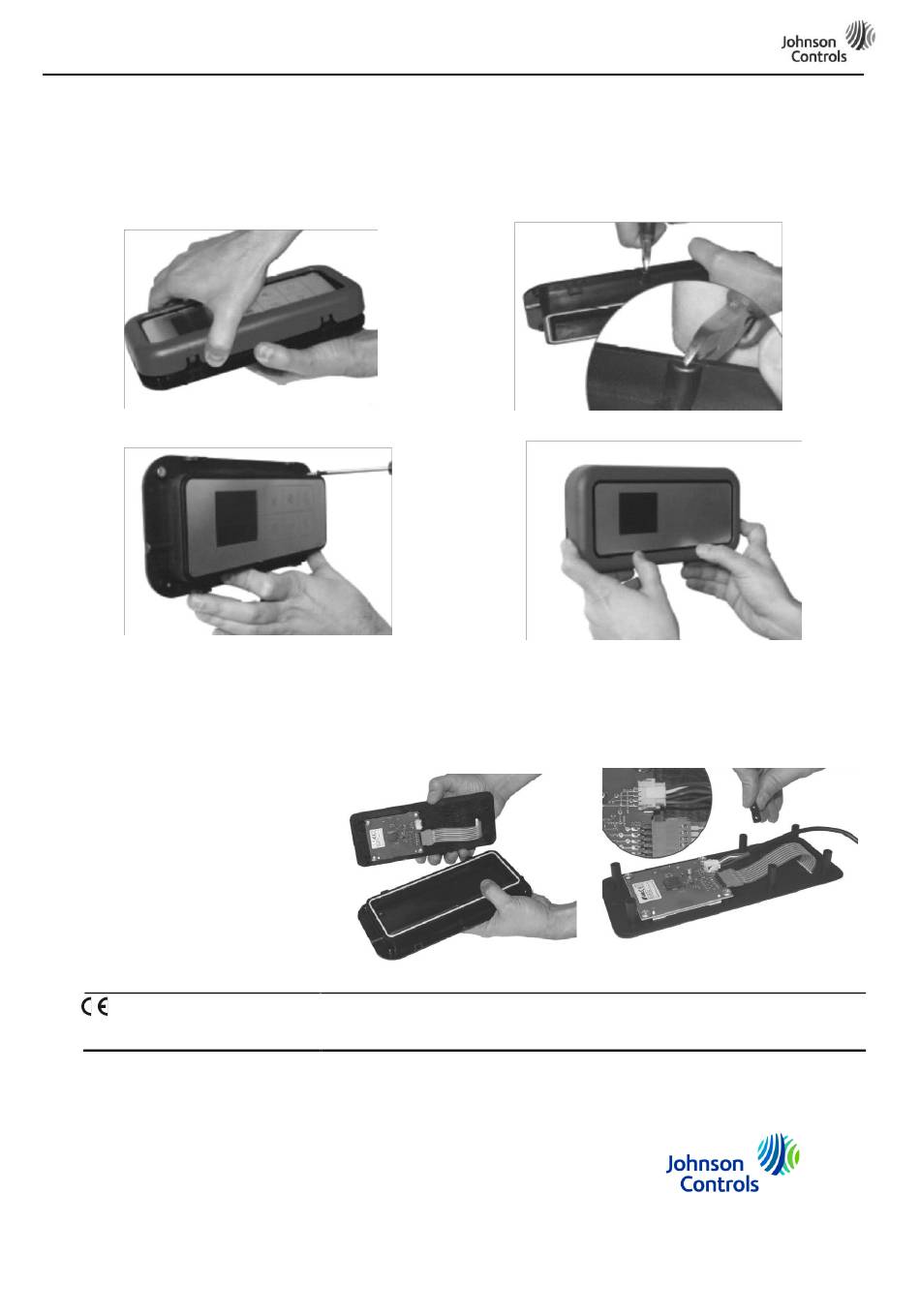

1.
Enlever le cache vis
3.
Visser le boitier
Changement du câble de liaison
Si nécessaire, il possible de changer le câble de liaison pour son remplacement ou pour disposer d'une longueur
plus importante. Consulter tableau page 1 pour les références disponibles.
1.
Enlever le cache vis rouge
2.
Dévisser les 6 vis au dos
3.
Déconnecter le câble
4.
Connecter le nouveau câble
5.
Remettre les 6 vis
6.
Remettre le cache vis rouge
Le boitier est prêt à l'emploi.
7.
Homologations Directive Basses tensions 72/23/EEC : EN60730-1
