Johnson Controls FX05 Notice Technique

I
ntroduction

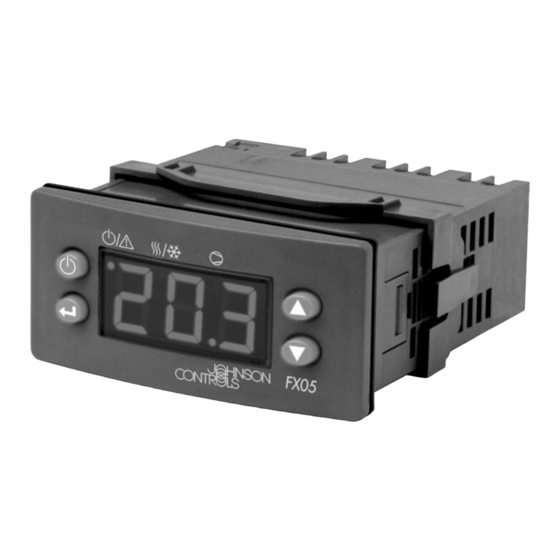

Le FX05 est un régulateur évolué spécialement
adapté aux Chiller et pompe à chaleur mono-
compresseur. Il intègre les fonctions
habituellement réalisées par des composants
externes : temporisation, thermostat de fin de
dégivrage, etc ...
Cette intégration permet un gain de temps de
câblage et limite donc les coûts d'installation.
De plus, ce régulateur est entièrement
programmable, grâce aux outils logiciels FX, et
peut donc répondre à n'importe quelle application
dans la limite du nombre d'entrées-sorties du
FX05.
En option, le FX05 peut-être connecté à une
supervision grâce à une carte de communication
« plug-in », au protocole LON ou N2Open
(Johnson Controls).
L'horloge Temps Réel est aussi disponible pour
des économies d'énergie ou une meilleure gestion
de l'installation.
! Carte de communication LONWORKS™
ou N2Open (option)
! Carte Temps Réel (option)
! Régulateur entièrement programmable
! Entrée température - sonde A99
! Modules de conversion (option)
! Afficheur LED intégré
© 2001 Johnson Controls, Inc.
Part No. PD-FX05-E, Rev. A
Régulateur FX05
Caractéristiques / Avantages
Compatible avec les protocoles standards de
gestion de bâtiment : GTB / GTC
Régulation des applications en temps réel
Adaptable à de nombreuses applications
Etanchéité totale : IP68
Aucune calibration nécessaire
Régulation plus précise : mesures à ± 0,5°C
Pour l'utilisation de capteur actif en 0/10 volts,
4/20mA, .....
Pour une utilisation plus conviviale
Catalogue Platform
Section 1
Notice technique FX05
Edition 09 2001
FX05
