7 SmartConnect sensorpoorten

De sensorpoorten worden gebruikt om de externe analoge sensors aan de ECB te verbinden. De ECB heeft
vier sensorpoorten. De volgende signalen kunnen gelezen worden door de ECB:
Temperatuur (Pt100)
•
Stroomsterkte (mA)
•
Voltage (V)
•
Er zijn gebruiksklare kabels beschikbaar. Technische aspecten zoals configuratie en solderen van de kabels
worden beschreven in de gebruikershandleiding SmartConnect-kabels (30260711).
Beschikbare SmartConnect-sensorkabels
Bestelnr.
30267163
30267165
30254779

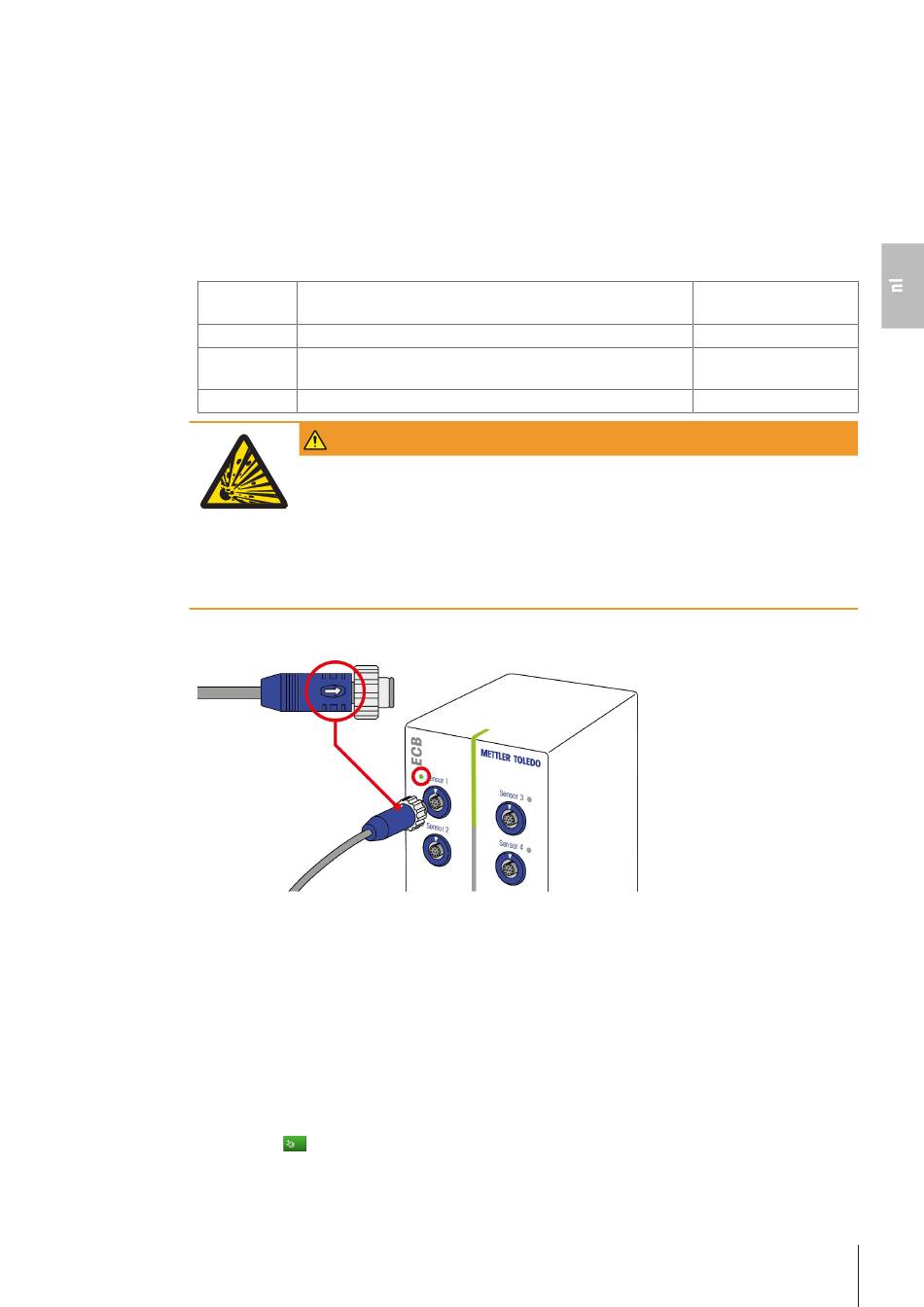

7.1 De kabel verbinden met de SmartConnect-poort

Let op: Er zijn speciale poorten voor sensors (blauw) en uiteindelijke bedieningselementen (groen). Zorg
ervoor dat de kleur van de kabelstekker overeenkomt met de kleur van de poort.
1 Om de stekker in het stopcontact te steken, moet de pijl op de stekker zich bovenaan bevinden.
2 De status-led (alleen beschikbaar op ECB) wordt groen zodra de sensor of het uiteindelijke bedienings-
element klaar is voor gebruik.

7.2 Druksensoren aanpassen

De standaardwaarden voor de druksensors zijn gebaseerd op een sensor van 300 bar. Dit betekent dat
voor het verbinden van een LEO3 van 300 bar geen aanpassingen nodig zijn. Voor andere sensoren moet
het volgende uitgevoerd worden:
§ De sensor moet verbonden worden aan de kabel die geconfigureerd wordt.
1 Tik op het
ECB
Productomschrijving
SmartConnect Pt100-kabel met losse uiteinden
SmartConnect generieke sensorkabel met losse uiteinden
SmartConnect LEO3/EV-120 druksensorkabel
WAARSCHUWING
Standaarddata voor Leo3/EV-120 kabel (bestelnr.: 30254779)
De standaarddata voor LEO of EV-120 kabel is gebaseerd op een sensor van 300 bar.
Configureer de kabel indien nodig opnieuw, zie [Druksensoren aanpassen } 11].
1 Als u een druksensor met verschillende limieten gebruikt, configureer uw kabel dan
volgens het drukbereik.
2 Controleer of de waarden van het touchscreen en de sensor hetzelfde zijn. Als dit niet
het geval is, moet de kabel opnieuw geconfigureerd worden.
hoofdscherm.
Ondersteunde signaalty-
pen
Pt100
Pt100, stroomsterkte,
voltage
Druk via stroomsterkte
SmartConnect sensorpoorten 11
