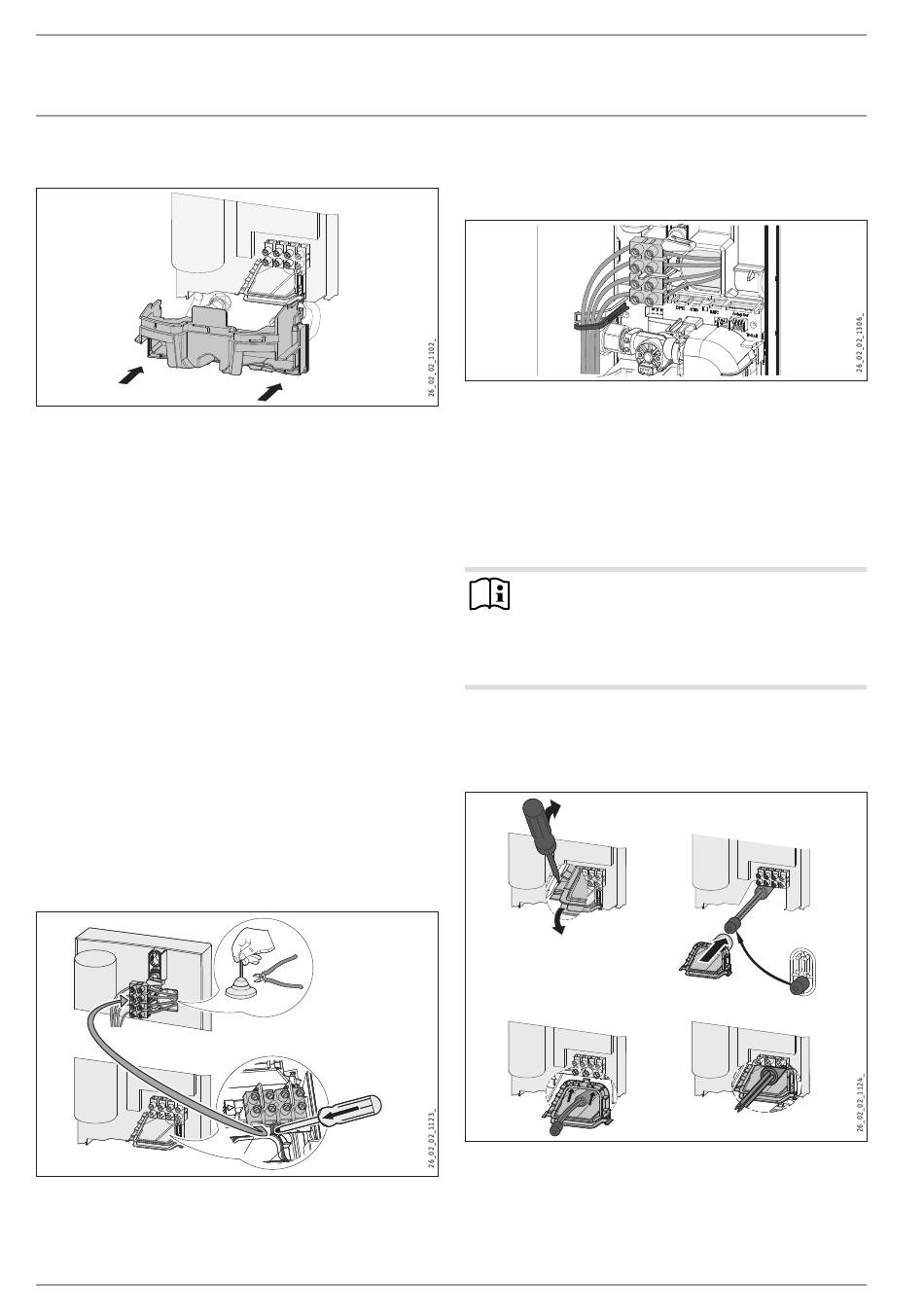

10.1 Montage abschließen
f Montieren Sie das Rückwandunterteil. Achten Sie darauf, f
dass das Rückwandunterteil einrastet.
f Richten Sie das montierte Gerät aus, indem Sie den Befesti- f
gungsknebel lösen, den Elektroanschluss und die Rückwand
ausrichten und den Befestigungsknebel wieder festdrehen.
Liegt die Geräterückwand nicht an, können Sie das Gerät
unten mit einer zusätzlichen Schraube befestigen.

10.2 Montage-Alternativen

- Elektroanschluss Unterputz oben
- Elektroanschluss Aufputz
- Große Leiterquerschnitte beim Elektroanschluss unten
- Anschluss eines Lastabwurfrelais
- Wasserinstallation Aufputz
- Wasserinstallation Aufputz mit Lötanschluss / Pressfitting
- Wasserinstallation Aufputz, Montage der Gerätekappe
- Montage Rückwandunterteil bei Aufputz-Schraubanschluss
- Verwendung der vorhandenen Aufhängeleiste bei
Geräteaustausch
- Installation bei Fliesenversatz
- Gedrehte Gerätekappe
- Betrieb mit vorgewärmtem Wasser
Elektroanschluss Unterputz oben
f Schneiden Sie die Kabeltülle für das Elektroanschlusskabel f
auf.
f Drücken Sie den Rasthaken zur Befestigung der Netzan- f
schlussklemme herunter und ziehen Sie diese heraus.
12 |DHE SLi
f Versetzen Sie die Netzanschlussklemme im Gerät von unten f
nach oben und befestigen Sie die Netzanschlussklemme,
indem Sie sie unter den Rasthaken schieben.
f Verlegen Sie die Schaltlitzen unter der Litzenführung. f
Elektroanschlusskabel Aufputz
f Schneiden oder brechen Sie die benötigte Durchführung in f
der Rückwand und Gerätekappe sauber heraus, Positionen
siehe Kapitel „Technische Daten / Maße und Anschlüsse". Be-
nutzen Sie gegebenenfalls eine Feile.
f Führen Sie das Elektroanschlusskabel durch die Kabeltülle f
und schließen dieses an die Netzanschlussklemme an.
Hinweis
Bei dieser Anschlussart ändert sich die Schutzart des
Gerätes.
f Ändern Sie das Typenschild. Streichen Sie die Anga- f
be IP 25 durch und kreuzen Sie das Kästchen IP 24
an. Verwenden Sie dafür einen Kugelschreiber.
Große Leiterquerschnitte beim Elektroanschluss unten
Bei Verwendung von großen Leiterquerschnitten können Sie die
Kabeltülle nach der Montage des Gerätes montieren.
1.
3.
f Vor der Montage des Gerätes drücken Sie die Kabeltülle mit f
Hilfe eines Schraubendrehers heraus.
f Schieben Sie die Kabeltülle über das Elektroanschlusskabel. f
Verwenden Sie hierfür die Montagehilfe. Bei einem Quer-
schnitt > 6 mm² vergrößern Sie das Loch in der Kabeltülle.
f Schieben Sie die Kabeltülle in die Rückwand. f
2.
4.
