Montage du capteur

Refroidissement à l'air - FIBERTRAC 31 avec raccord de tube Conduit • Système actif de refroidissement
par air pour capteurs radiométriques
Placez la sangle autour du tuyau réfrigérant directement sous la bride.
La boucle est une tête d'alouette simple.
Fixez la sangle de levage comme indiqué sur le schéma suivant.

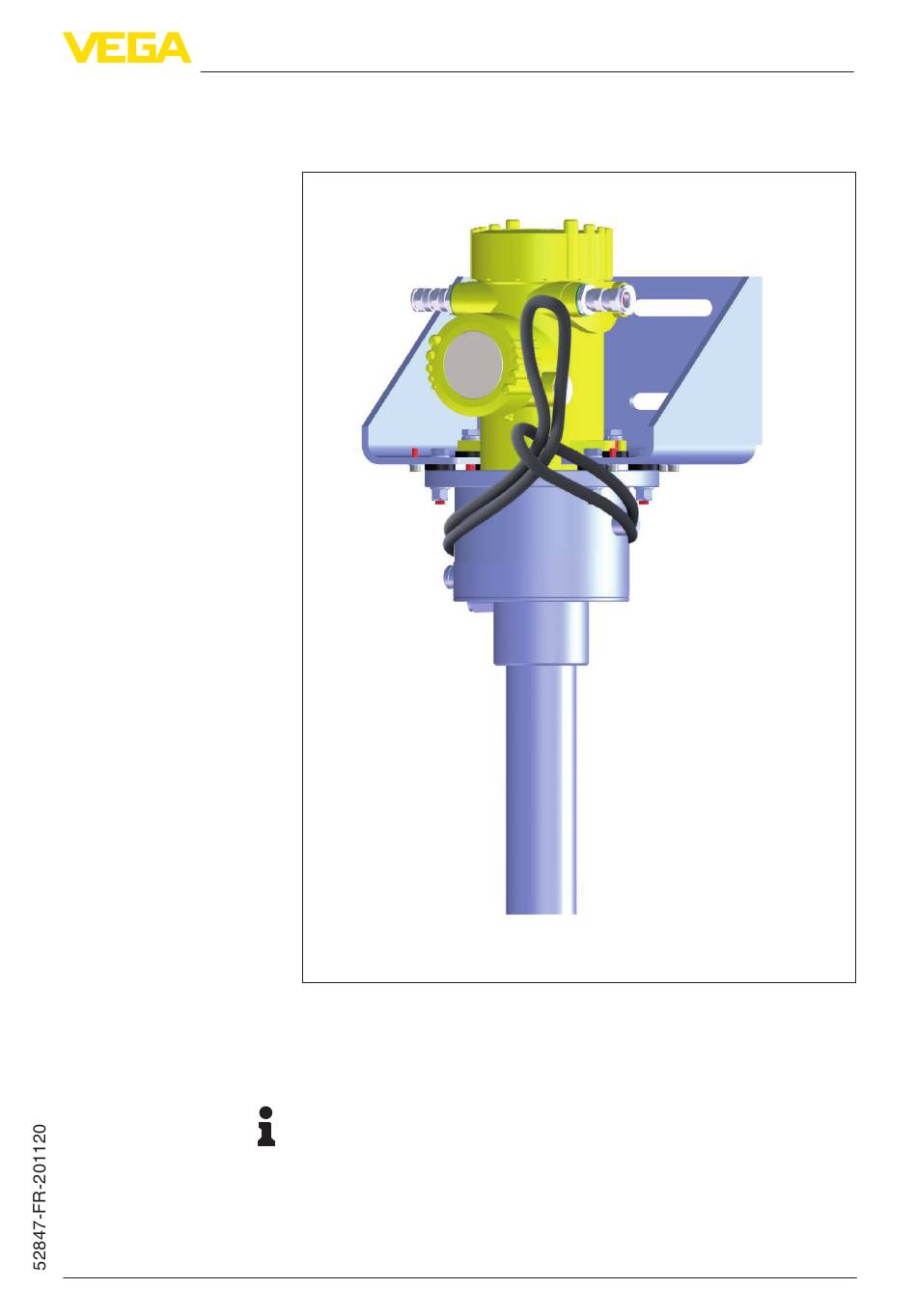

Fig. 6: Mise en place de la sangle de levage
Dès que le système de refroidissement par air est monté, vous pou-
vez monter le capteur ainsi équipé sur votre installation.
Remarque:
Le système de refroidissement à air ne contient aucun matériel pour
la fixation sur la cuve. Choisissez un matériel de fixation adapté à
votre installation.
→
Fixez le tube de refroidissement du client avec des collliers de
montage appropriés.
