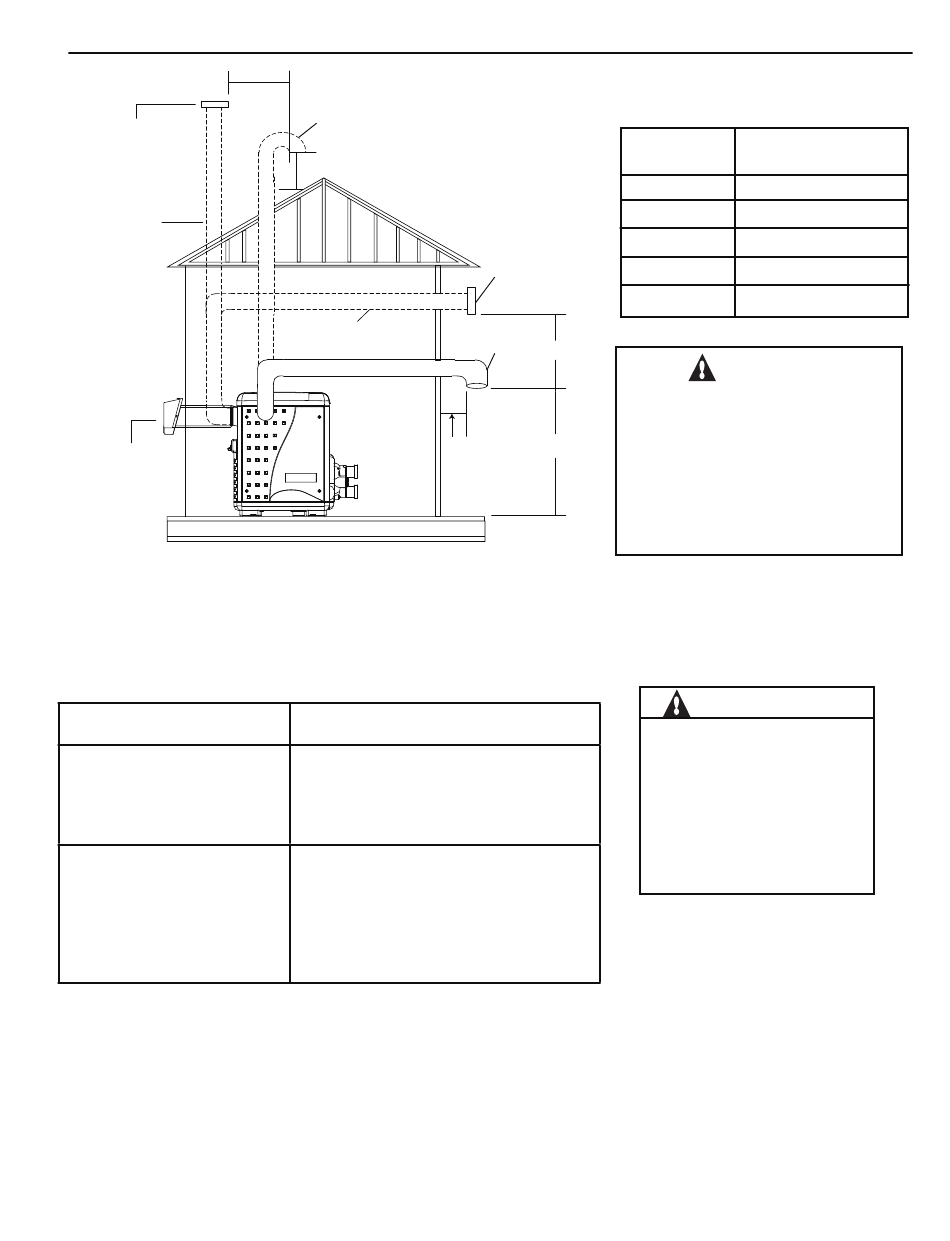

Section 3.
Installation
Bouchon d'aération et
colonne de mise à l'air
libre fournit par
l'installateur pour le
conduit d'évacuation
du gaz de combustion
Cheminée ou conduit
d'évacuation des
gaz de combustion
(catégorie I ou III)
Évent du
mur latéral
Figure 15.
Note Chaque coude à 90 degrés réduit le conduit d'admission d'air horizontale PVC géré par 12 pieds et à
chaque coude de 45 degrés dans le long air en PVC conduit d'admission réduit de 6 pieds. Voir le tableau
5 ci-dessus pour les longueurs maximales utilisant coudes à 90 degrés.
Émanations corrosives et causes possibles
Endroit
Piscines et spa chlorés
Emplacement avec de
nouvelles constructions ou
en rénovation
Tableau 6.
Rev. P 8/2020
36 PO MIN.
Tuyau de 3 po en PVC de l' e ntrée
du conduit d' a dmission d' a ir de
combustion (emplacement secondaire)
12 PO MIN.
Cheminée ou conduit
d'évacuation des gaz de
combustion (catégorie I ou III)
Contaminants probables
Produits de nettoyage chimique
pour piscines et spa. Acides, tel que
chlorhydrique ou muriatique.
Colles et ciments, colles mastic,
peintures, vernis, et décapants.
Cires et nettoyants contenant du
chlorure de calcium chlorure de
sodium.
MASTERTEMP Chauffe-eau pour piscine et spa guide d'installation et d'utilisation
Exigences d'entrée d'air conduit d'admission
Bouchon d'aération pour
le conduit d'évacuation
du gaz de combustion
(emplacement secondaire)
Tuyau de 3 po en PVC de
Tableau 5.
l'entrée du conduit d'admission
d'air de combustion
36 PO MIN.
6 PO MIN.
12 PO MIN.
Combustion 3 po tuyaux en PVC
Nombre de
Course maximale en
coude a 90°
pieds (M)
0
70 pi (21.3M)
1
58 pi (17.7M)
2
46 pi (14.0M)
3
34 pi (10.4M)
4
22 pi (6.7M)
ATTENTION !
UTILISER POUR TUYAU
PVC CONDUIT L'ÉVENT.
CONDUIT D'ÉCHAPPEMENT
EMPERATURES EN VENTILATION
PEUT ÊTRE PLUS DE 400 ° F.
CONDUIT D'ÉCHAPPEMENT VENT
DOIT ÊTRE DE CATÉGORIE I OU
VENT MÉTAL CATÉGORIE III.
ATTENTION
Les produits chimiques ne
doivent pas être rangés près
de l'installation du chauffe-
eau. L'air de combustion
p e u t ê t r e c o n t a m i n é p a r
d e s v a p e u r s c h i m i q u e s
corrosives et peut annuler
