16

INSTALLATION DE RECHAUFFEUR MULTIPLE

PORT DE SORTIE
INFÉRIEUR
(EAU CHAUDE)
étendez le tuyau à 12 pouces
À la piscine
Pour équilibrer le débit vers chaque
appareil de chauffage, 60 à 80 GPM
/ unité (recommandé).

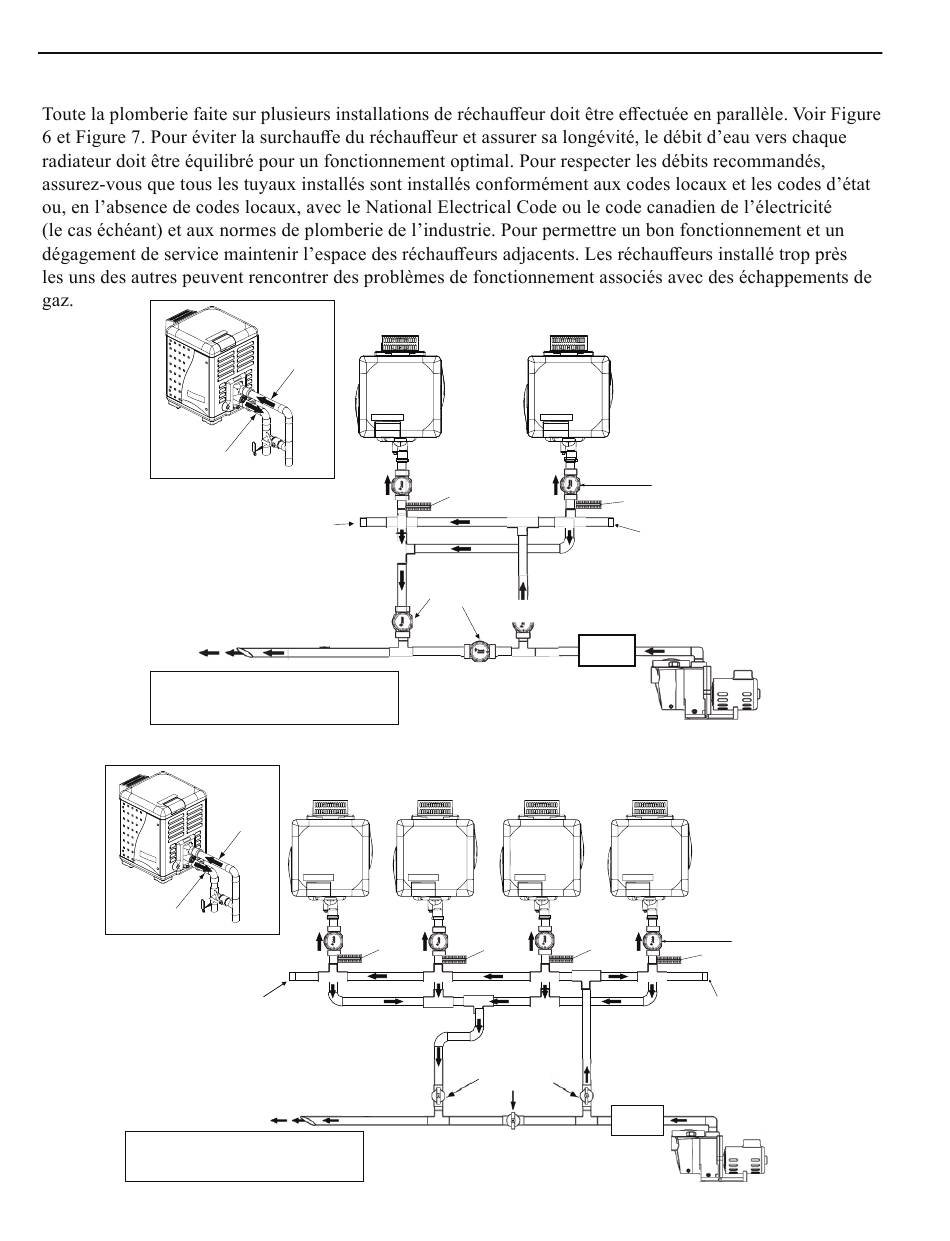

Figure 1. Schéma de plomberie hydraulique des deux réchauffeurs 125 MasterTemp
ORIFICE D'ENTRÉE
SUPÉRIEURE
(EAU FROIDE)
PORT DE SORTIE
INFÉRIEUR
(EAU CHAUDE)
Pour équilibrer le système,
étendez le tuyau à 12 pouces
(305 mm) au-delà de
l'extrémité de l'entrée
du réchauffeur.
Pour équilibrer le débit vers chaque
appareil de chauffage, 60 à 80 GPM
/ unité (recommandé).
MASTERTEMP Chauffe-eau pour piscine et spa guide d'installation et d'utilisation
ORIFICE D'ENTRÉE
SUPÉRIEURE
(EAU FROIDE)
Pour équilibrer le système,
(305 mm) au-delà de
l'extrémité de l'entrée
du réchauffeur.
Débitmètre
Débitmètre
Débitmètre
À la piscine
Firgue 2. Schéma de plomberie hydraulique des quatre réchauffeurs 125 MasterTemp
Débitmètre
Débitmètre
Vanne de
dérivation
Débitmètre
(bille)
FILTRE
Débitmètre Débitmètre
Vanne de
dérivation
(bille)
Section 3. Installation
Des clapets anti-retour et
des débitmètres en option
sur les entrées du réchauffeur
peuvent aider à équilibrer
le système.
Pour équilibrer le système,
étendez le tuyau à 12 pouces
(305 mm) au-delà de
l'extrémité de l'entrée
du réchauffeur.
Pompe
de piscine
Des clapets anti-retour et
des débitmètres en option
sur les entrées du réchauffeur
Débitmètre
peuvent aider à équilibrer
le système.
Pour équilibrer le système,
étendez le tuyau à 12 pouces
(305 mm) au-delà de
l'extrémité de l'entrée
du réchauffeur.
FILTRE
Pompe de piscine
Rev. P 8/2020
