ÉTAPE 3 (suite)
Installation du plénum

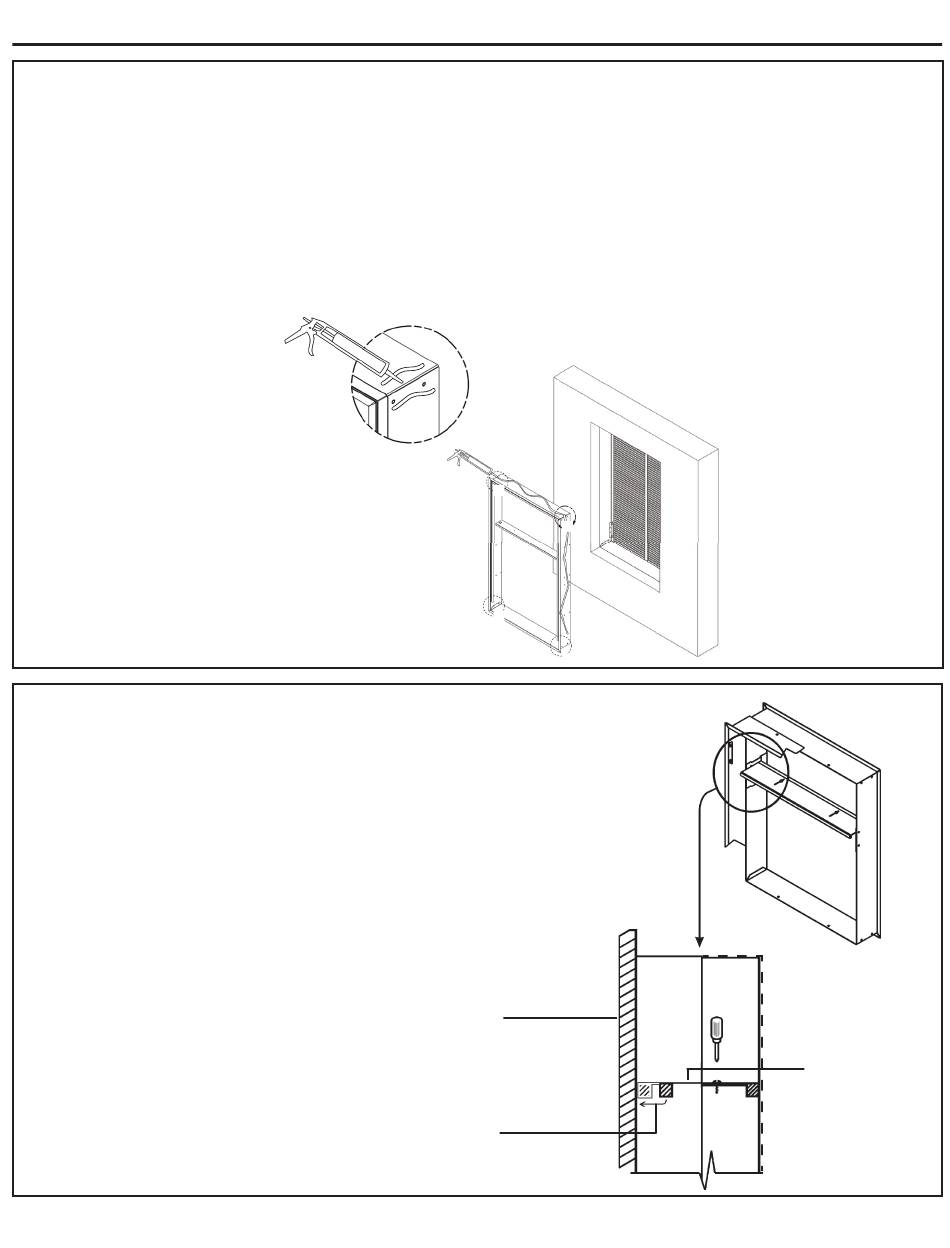

2. Installer la moitié du plénum mural intérieur
• Appliquez du matériau d'étanchéité des deux côtés des quatre coins du plénum (Détails B) et sur tout trou inutilisé. Insérez la
moitié du plénum intérieur (Partie B) dans la moitié du plénum extérieur (Partie A). Poussez le plénum à l'intérieur de l'ouverture
murale jusqu'à ce que les brides du plénum reposent contre le mur.
• Une fois installé, le plénum intérieur doit être solidement fixé à l'ouverture (Détails A). Posez les vis dans les côtés verticaux
uniquement pour fixer le plénum en place.
• La moitié du plénum intérieur (Partie B) doit être calfeutrée sur les quatre côtés pour qu'elle soit étanche.
ÉTAPE 4
Ajuster le poussard sur le plénum intérieur
Desserrez les deux vis situées sur le côté supérieur du poussard, sur l'intérieur
du plénum. Faites glisser la partie supérieure du poussard vers l'extérieur
jusqu'à ce que la bande d'étanchéité entre en contact avec la grille extérieure.
Serrez les vis de poussard pour terminer l'ajustement.
Instructions d'installation
Détails B
Appliquez un matériau
d'étanchéité aux quatre coins
du plénum et sur les trous
non utilisés
B
B
B
B
Grille
Poussez le
poussard jusqu'à
ce qu'il entre en
contact avec la
grille
4
Poussard
