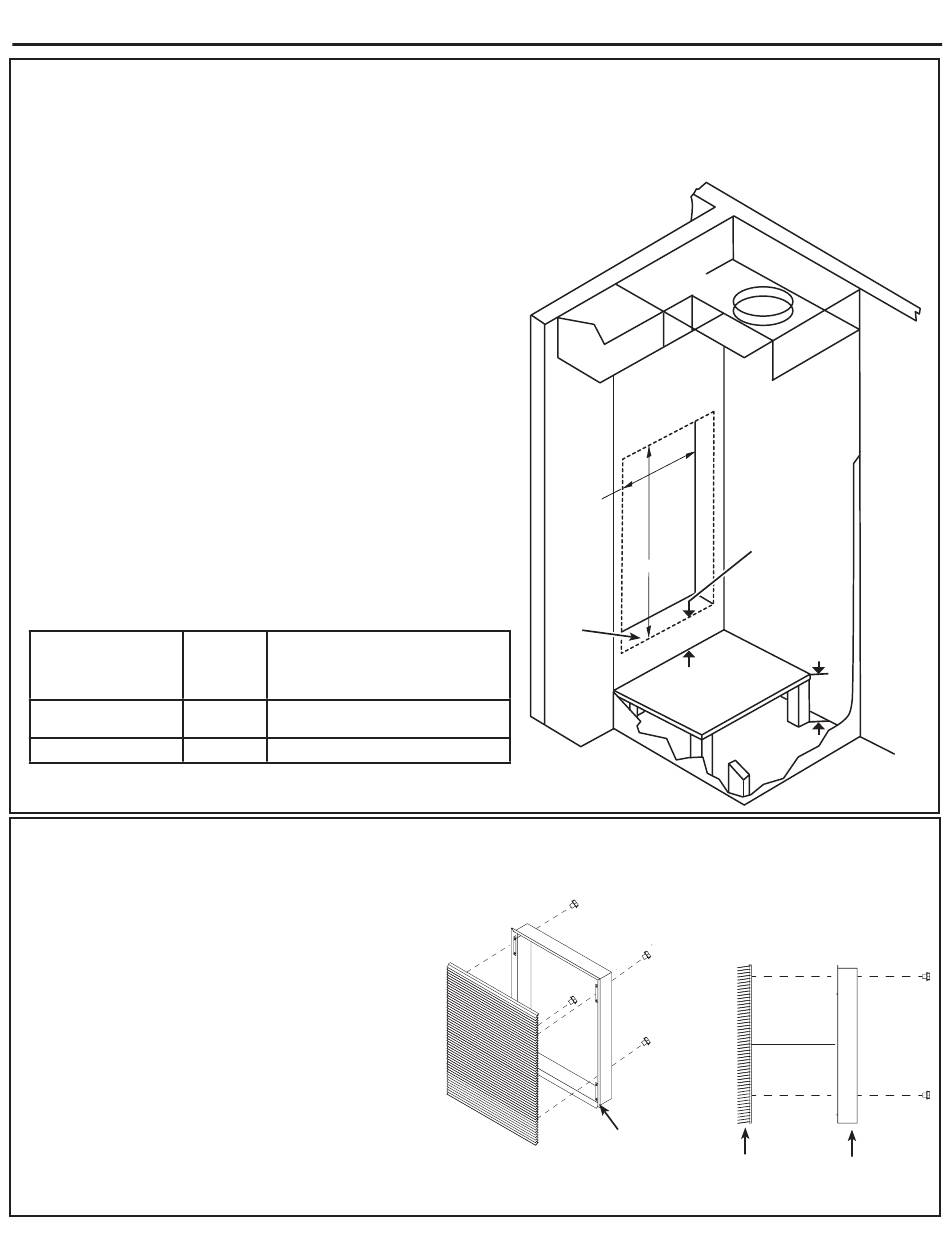

ÉTAPE 1
Mesurer, découper et fabriquer l'ossature de l'ouverture du plénum mural
IMPORTANT:
La distance depuis le dessus du seuil (ossature inférieure de l'ouverture brute) jusqu'à la surface de la
plateforme change selon le modèle à installer. Voyez le Tableau A pour déterminer la distance appropriée pour le modèle à installer.
REMARQUE : Une hauteur minimale de 8 pouces est recommandée pour
accéder aux raccords de vidange.
Mesurez et marquez les dimensions de la découpe du plénum sur
l'intérieur du mur extérieur de l'enceinte, comme illustré. Découpez, posez
l'ossature et mettez à l'équerre l'ouverture brute. Le plénum mural a une
bride de 3/4 po tout autour pour couvrir l'ouverture brute.
9000, 12 000 et 18 000 BTU/h – Hauteur de châssis de 32 po
Les dimensions de découpe du plénum sont de 24-5/8 po de largeur
x 30-7/8 po de hauteur. Le haut du seuil doit se trouver à 3/4 po de la
surface où l'appareil se trouvera.
18 000 BTU/h – Hauteur de châssis de 47 po
Les dimensions de découpe du plénum sont de 24-5/8 po de largeur x
30-7/8 po de hauteur. Le haut du seuil doit se trouver à 1-1/2 po de la
surface où l'appareil se trouvera.
IMPORTANT:
le plénum mural n'est pas conçu pour supporter des
charges structurales. Il faut fabriquer un linteau adéquat dans l'ouverture
brute. Le plénum nécessite un solin, une entretoise et du matériau
d'étanchéité pour une installation résistante aux intempéries.
L'entrepreneur est responsable d'installer correctement le plénum en
conformité avec les exigences du code du bâtiment.
Modèle
Hauteur
châssis
9,000, 12,000, and
32 po
18,000 BTU/hr
18,000 BTU/hr
47 po
ÉTAPE 2
Installer l'ensemble de grille RAVAL2 (non compris) sur le plénum extérieur
REMARQUE: il est préférable d'installer
l'ensemble de grille RAVAL2 sur le plénum
extérieur (Partie A) avant d'installer le plénum
mural sur le bâtiment. L'installation de la grille est
plus facile à ce moment et cela aidera à garder le
plénum mural à l'équerre pendant l'installation.
Si vous n'installez pas la grille à ce moment,
assurez-vous que le plénum est à l'équerre
lorsqu'il est inséré dans l'ouverture.
REMARQUE : reportez-vous aux instructions
comprises dans l'ensemble de grille RAVAL2
pour connaître la procédure d'installation
adéquate.
Instructions d'installation
Tableau A
Distance entre le dessus du
de
seuil et le dessus de la surface
de la plateforme sur laquelle
repose l'appareil
3/4 po
1-1/2 po
24-5/8 po
30-7/8 po
Seuil
(ossature
inférieure)
Fixez la grille
avec 4 vis
Bordure 45°
Grille
(non comprise)
2
Voir le
Tableau A pour
la distance
appropriée
Hauteur
minimale de
plateforme
à 8 po
recommandée
Surface
8 po
de la
min.
plateforme
Vue latérale
Volet
Plénum mural
Partie A
