Before you begin - Read these instructions completely and carefully.
IMPORTANT – OBSERVE ALL GOVERNING CODES AND ORDINANCES.
Note to Installer – Be sure to leave these instructions with the Consumer.
Note to Consumer – Keep these instructions with your Owner's Manual for future reference.
YOUR WALL PLENUM WILL ONLY WORK IF INSTALLED CORRECTLY. MAKE SURE
TO INSTALL IT IN THE CORRECT ORIENTATION AS SHOWN IN THE ILLUSTRATIONS.
Select the proper plenum kit based on the wall thickness: RAVWPT8 adjusts for walls 5.5-8.0" thick or
RAVWPT14 adjusts for walls 8-14.0" thick. For ease of installation, Grille Kit RAVAL2 should be installed at time
of Wall Plenum Installation.

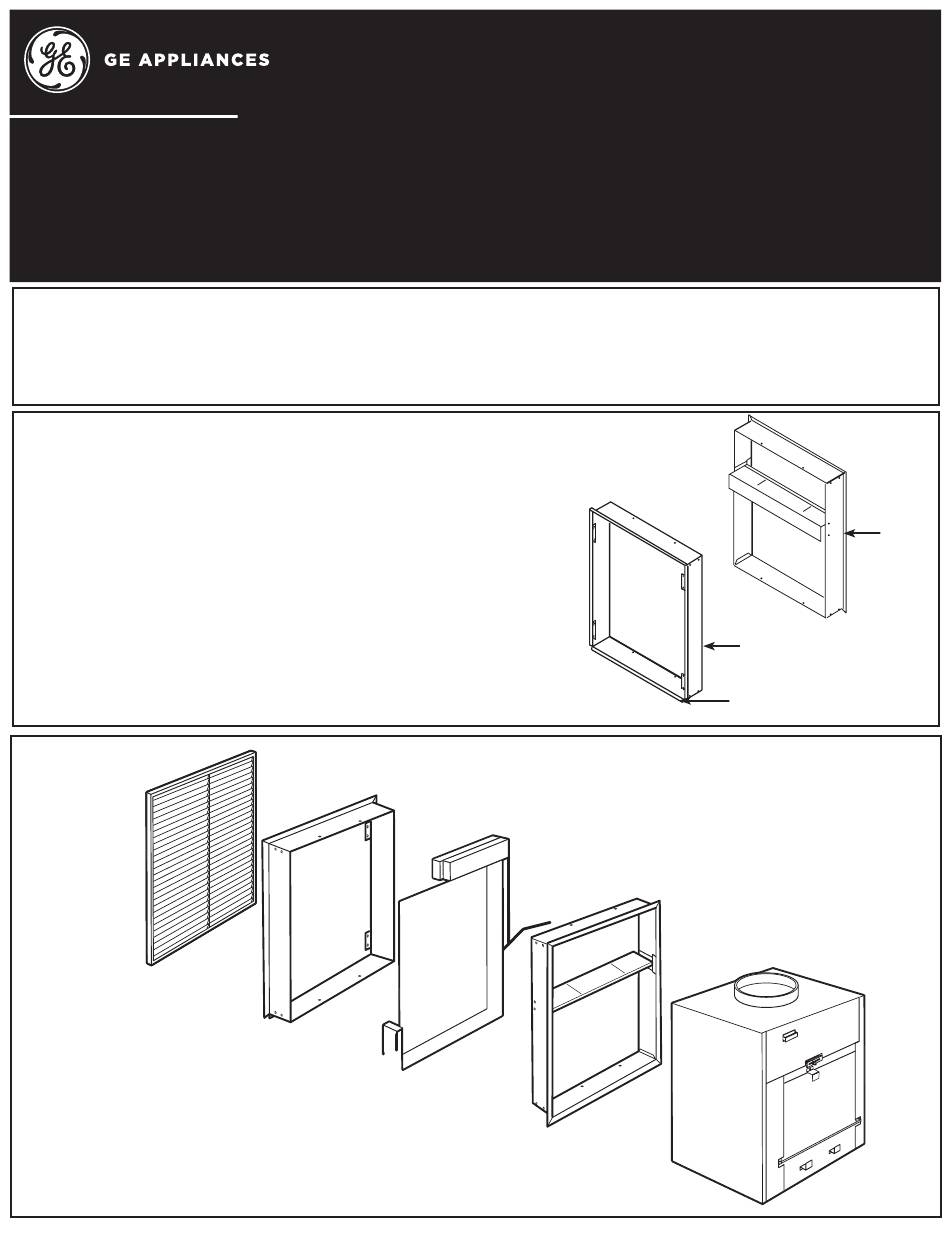

Parts Included
There are two parts to a Wall Plenum:
Part A - Outside Plenum
Installed so grille attachment flanges are on the outside of the building and 45°
drip ledge is at the bottom
Part B - Inside Plenum
Installed so the large opening on bottom and the 3/4" flanges are against the
inside wall of the building.
Materials Needed (Field Supplied Parts)
• Silicone Caulk (recommended)
• Flashing
• Shims
• Header Material/Wall Studs
• 1" - 3" Screws to attach the plenum assembly to the wall studs.
• Grille Kit RAVAL2 (sold separately)
Installation
Overview
Grille
Kit RAVAL2
(not included)
Part A
Outside
Wall Plenum
RAVWPT8 – 5 1/2"- 8" D x 24 1/8" W x 30 3/8" H
RAVWPT14 – 8" - 14" D x 24 1/8" W x 30 3/8" H
GE is a trademark of the General Electric Company. Manufactured under trademark license.
Properly sized header
is required for structural
support. Proper caulking
and flashing is required.
Exterior/
Outside Wall
Part B
Inside
Wall Plenum
Installation Instructions
for your new
RAVWPT8
RAVWPT14
Wall Plenum
A
Properly square
and level plenum.
Unit
95303004
B
Large
Inside
Opening
Plenum
Outside
Plenum
45° Drip Ledge
NOTE: The plenum has
a wax cardboard weather
cover. Do not remove this
cover until ready to install
the grille (Kit # RAVAL2).
31-30817
11-16 GEA
