Kit appoint électrique triphasé
code 073987
" Cette notice concerne l'installation et le raccordement
du kit appoint électrique triphasé.
Pour l'installation et la configuration de la PAC se
référer à la notice technique de la PAC.
Document n° 1460-6 ~ 20/02/2017
FR
NL
EN
DE
ES
PT
PL
7
8
3
Notice de montage
destinée au professionnel
à conserver par l'utilisateur
pour consultation ultérieure
Société Industrielle de Chauffage
BP 64 - 59660 MERVILLE - FRANCE
IT
Publicité
Table des Matières
Manuels Connexes pour Atlantic 073987
Sommaire des Matières pour Atlantic 073987
- Page 1 Document n° 1460-6 ~ 20/02/2017 Kit appoint électrique triphasé code 073987 Notice de montage destinée au professionnel à conserver par l’utilisateur pour consultation ultérieure " Cette notice concerne l’installation et le raccordement du kit appoint électrique triphasé. Pour l'installation et la configuration de la PAC se référer à...
-
Page 2: Table Des Matières
Kit appoint électrique triphasé Sommaire Présentation du matériel......3 Colisage Caractéristiques générales Domaine d’application Principe de fonctionnement Instructions pour l’installateur . -
Page 3: Présentation Du Matériel

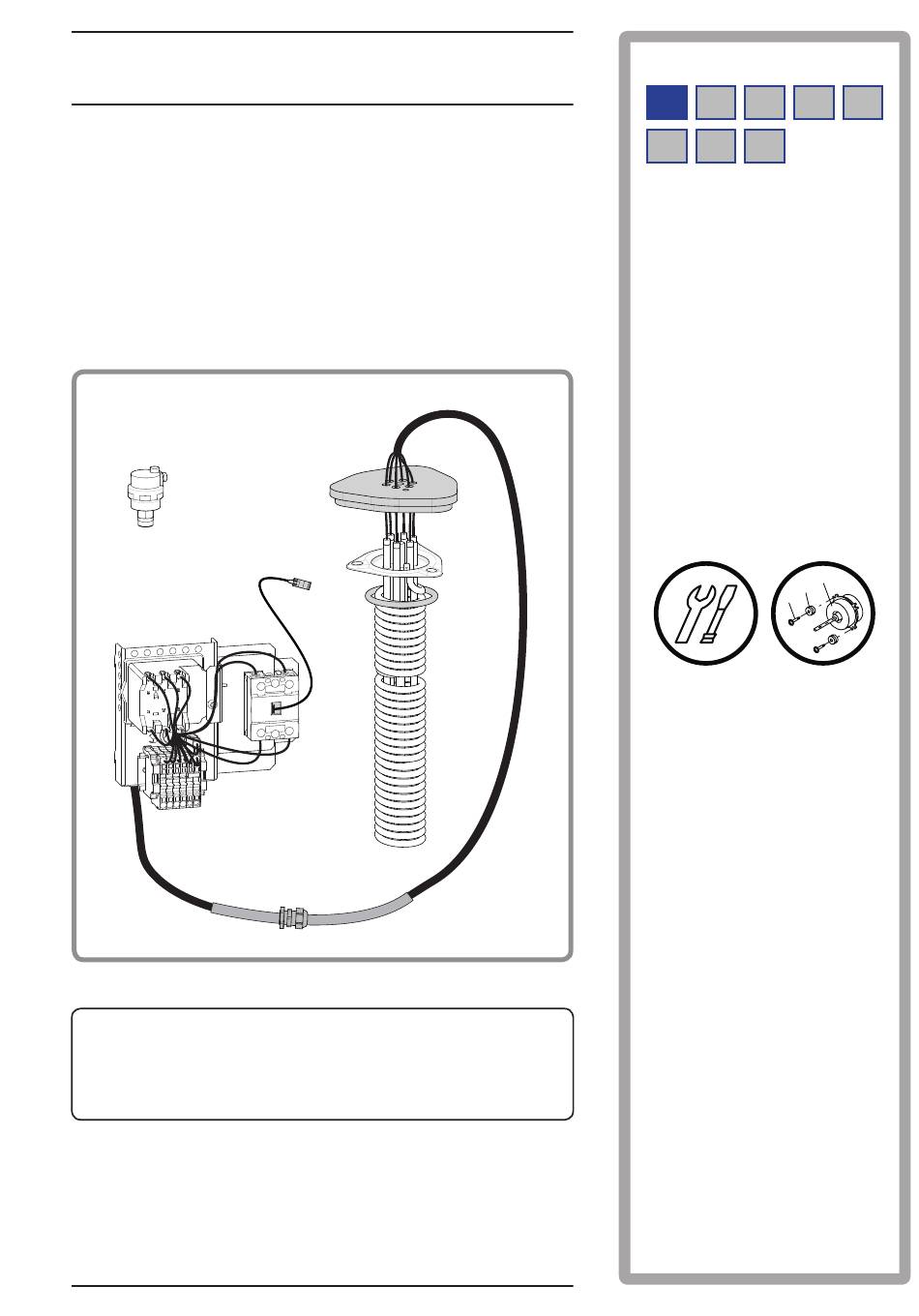

Kit appoint électrique triphasé 1 Présentation du matériel Colisage • 1 colis : kit appoint électrique triphasé Dès réception, avant de procéder au montage, il est indispensable de vérifier les éléments reçus et de rechercher les éventuels dommages causés pendant le transport Déperdition de l'habitation... -
Page 4: Principe De Fonctionnement
Kit appoint électrique triphasé Principe de fonctionnement Lorsque la pompe à chaleur ne suffit plus à apporter l’énergie nécessaire, l'appoint électrique va apporter le complément d’énergie " L’installation d’un kit appoint électrique est incompatible avec un kit relève chaudière. Se référer à la notice fournie avec la PAC. 1 - Relais et bornier 2 - Purgeur automatique 3 - Résistance 3 x 3kW... -
Page 5: Instructions Pour L'installateur
Kit appoint électrique triphasé 2 Instructions pour l’installateur Montage du kit appoint électrique • 6 - Visser modérément les vis du relais statique afin de le mettre parfaitement en contact avec le fond " Avant toute intervention, s’assurer du coffret et de le maintenir en place l’alimentation électrique générale est coupée. -
Page 6: Raccordements Électriques
Kit appoint électrique triphasé Raccordements électriques Vérifications et mise en service Avant toute intervention, s’assurer que l’alimentation - Se référer à la notice fournie avec la pompe à chaleur. électrique générale est coupée " Purger correctement la PAC et l'installation à L’installation électrique doit être réalisée conformément l'aide du(des) purgeur(s). -
Page 7: Schéma De Câblage
Kit appoint électrique triphasé 3 Schéma de câblage Thermostat de sécurité 2/T1 1/L1 CAPILLAIRE GN/YE 3/L2 4/T2 Résistance appoint électrique Relais statique L1 L2 L3 COMMUN Bornier d'alimentation Connecteur L1 L2 L3 Codes couleur BK Noir BN Marron Câble d'alimentation BU Bleu 400V triphasé... -
Page 8: Pièces Détachées
4 Pièces détachées Pour toute commande de pièces détachées, indiquer : N° Code Désignation ....Type ..Qté le type et le code de l’appareil, la désignation et le code 1 965905 Résistance thermoplongeur de la pièce 2 178992 Thermostat de sécurité...
