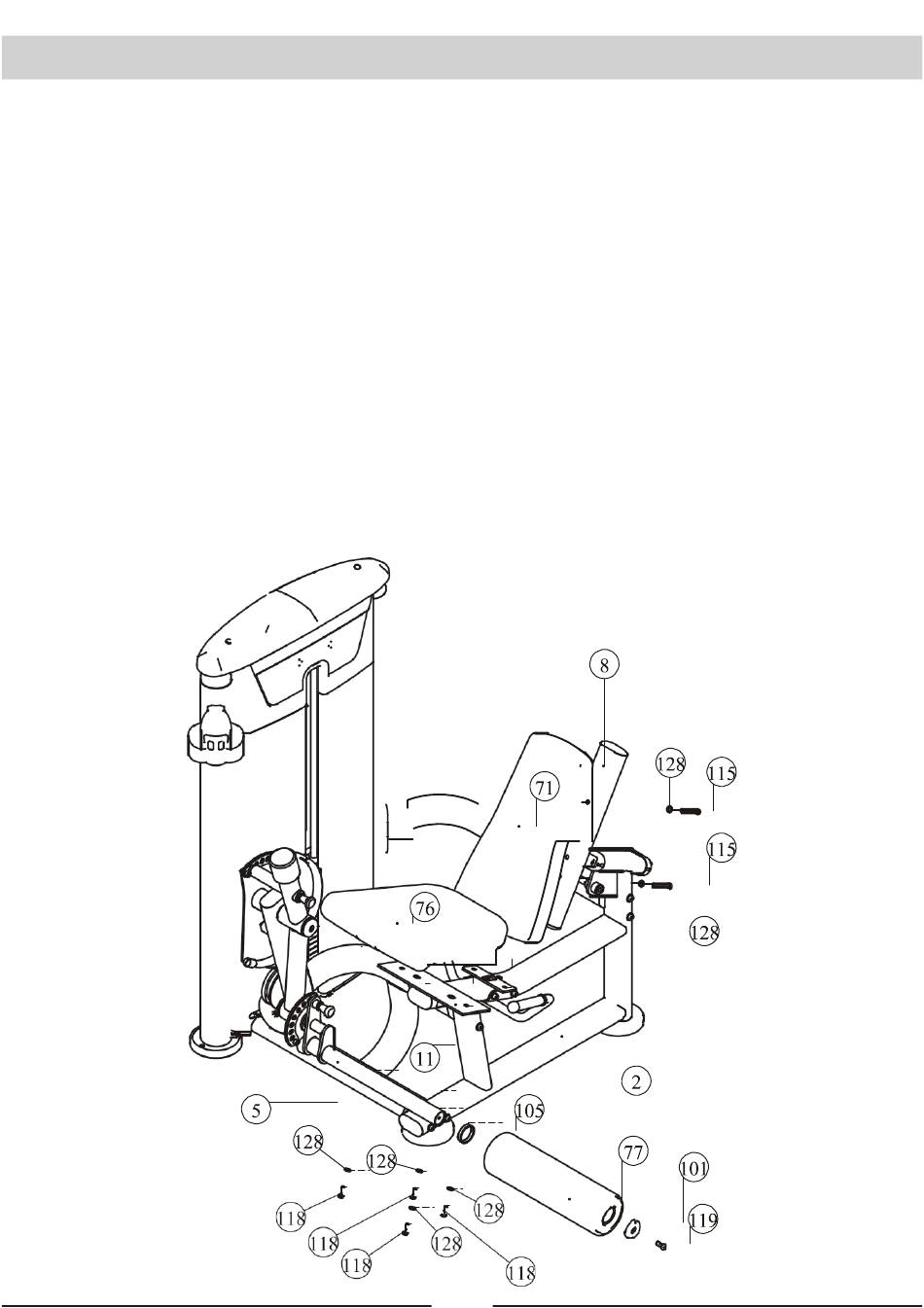

ÉTAPE 8
1. Fixez l'ensemble dossier (n° 71) à l'ensemble cadre de dossier (n° 8) à l'aide de :
deux vis à tête creuse M10*80 (n° 115)
deux rondelles plates Φ11*Φ20*2 (n° 128)
2. Fixez l'assise (n° 76) à l'ensemble cadre principal (n° 2) et à la plaque (n° 11) à l'aide de :
quatre vis à tête creuse M10*30 (n° 118)
quatre rondelles plates Φ11*Φ20*2 (n° 128)
3. Fixez l'ensemble rembourrage en mousse (n° 77) à l'ensemble support de rembourrage en
mousse (n° 5) à l'aide de :
un anneau en plastique (n° 105)
un capuchon Φ60 (n° 101)
une vis à tête creuse M10*25 (n° 119)
Remarque : serrez les boulons à l'aide d'une clé.
Montage
31
