ÉTAPE 2

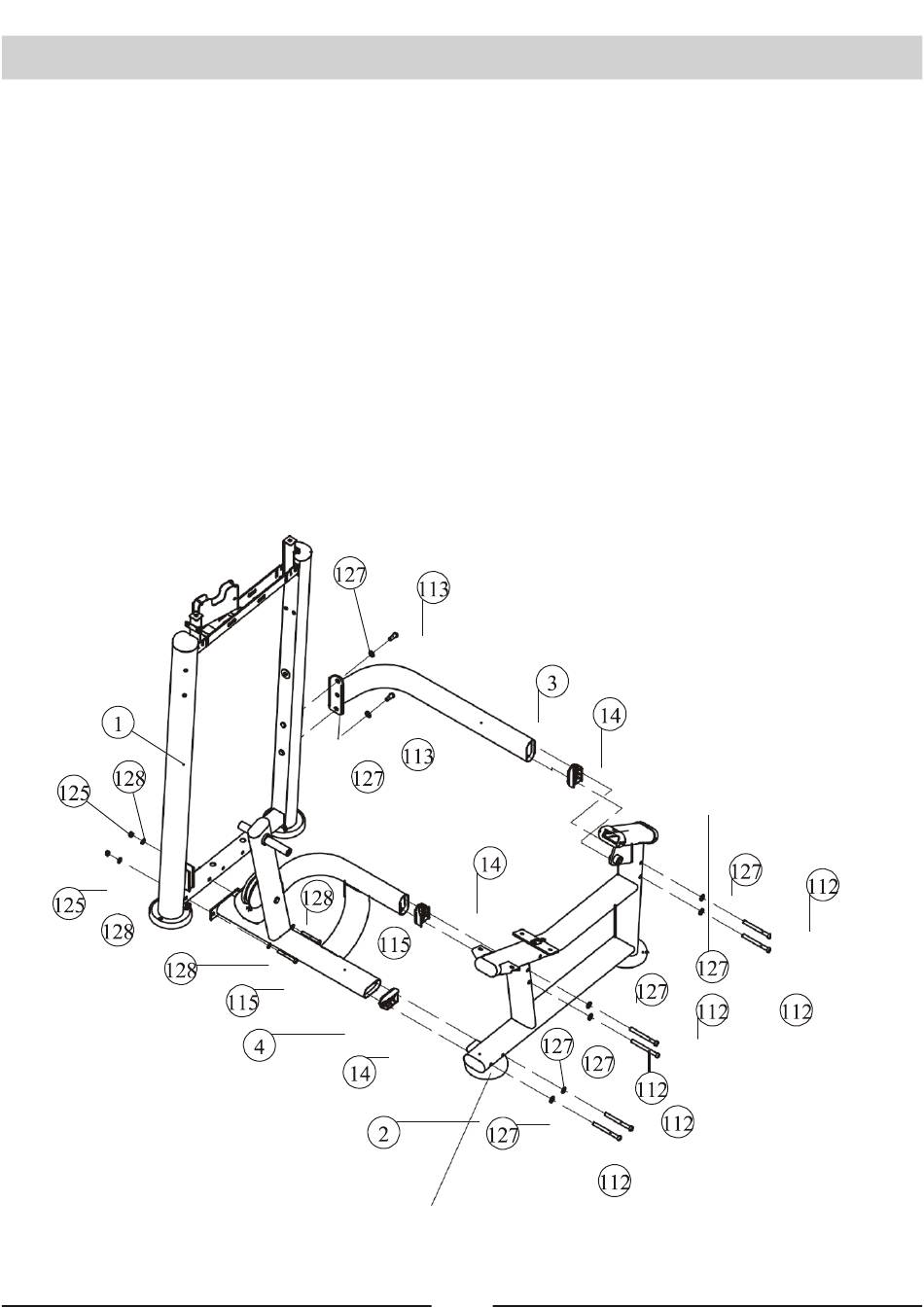

Fixez l'ensemble cadre de support avant (n° 4) et le cadre de raccordement arrière (n° 3) à
l'ensemble cadre de la pile de poids (n° 1) et à l'ensemble cadre principal (n° 2) à l'aide de :
trois protections en plastique (n° 14)
six vis à tête creuse M12*135 (n° 112)
deux vis à tête creuse M12*30 (n° 113)
deux vis à tête creuse M10*80 (n° 115)
deux écrous freins à bague nylon M10 (n° 125)
quatre rondelles plates Φ11*Φ20*2 (n° 128)
huit rondelles plates Φ13*Φ24*2,5 (n° 127)
Remarque : 1. Serrez les boulons et les écrous freins à bague nylon à l'aide d'une clé.
2. Ajustez les pieds réglables pour que la machine soit stable.
Montage
Pied réglable
20
Pied réglable
