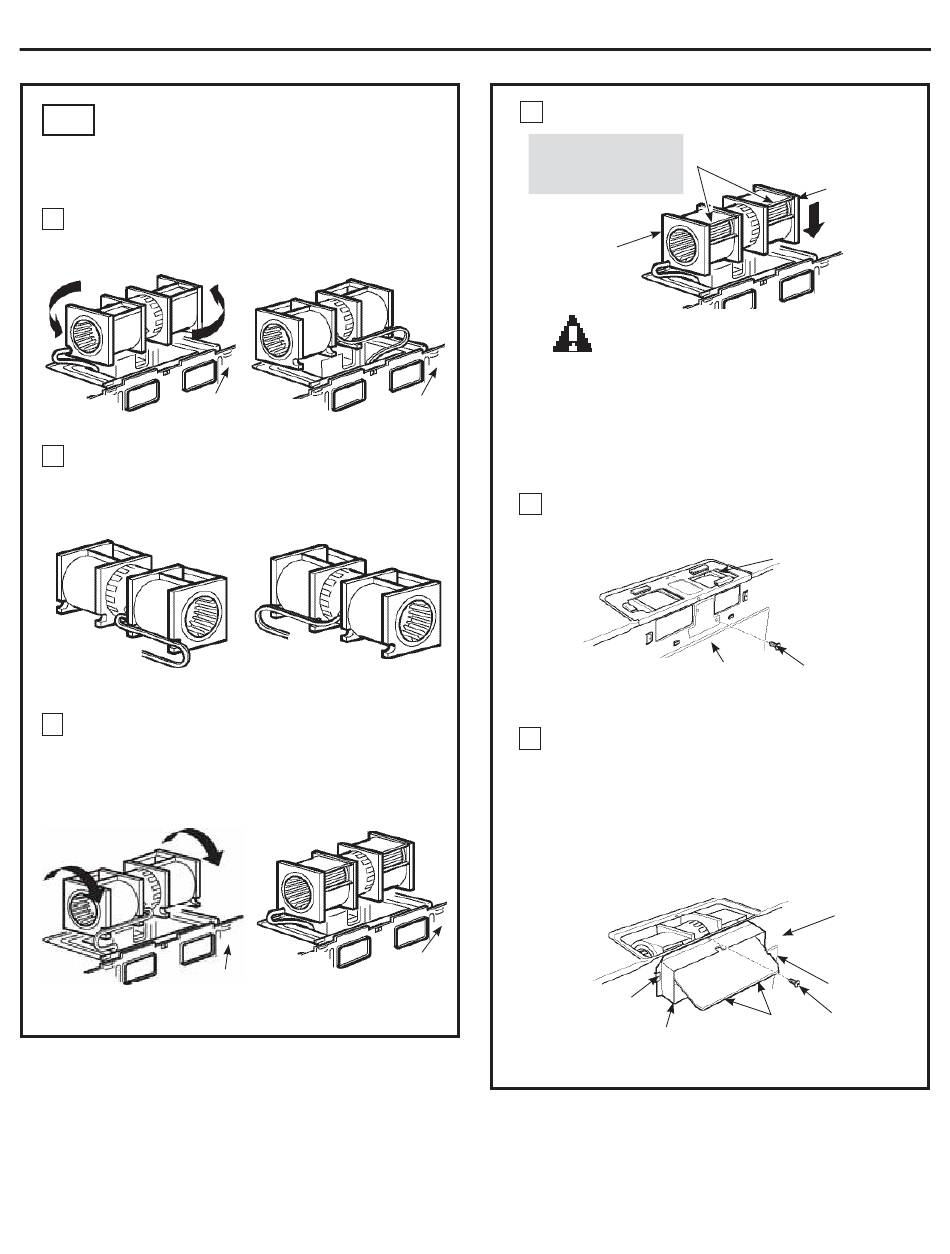

B4.
ADAPTATION DU VENTILATEUR
DU FOUR À MICRO-ONDES POUR
L'ÉVACUATION À L'EXTÉRIEUR PAR
L'ARRIÈRE (suite)
4
Retournez l'ensemble du ventilateur dans le sens contraire
des aiguilles d'une montre sur 180°.
Avant la rotation
Arrière du four
à micro-ondes
5
Enlevez délicatement les fils des encoches. Replacez les
fils dans les encoches de l'autre côté de l'ensemble du
ventilateur.
Avant la modification
Les fils sont placés
dans le côté droit
6
Tournez le moteur de 90° afin que les ouvertures des
pales du ventilateur soient orientées vers l'arrière du
four à micro-ondes.
Avant le roulement
Arrière
du four à
micro-ondes
Instructions d'installation
Après la rotation
Arrière du four
à micro-ondes
Après la modification
Les fils sont placés
dans le côté gauche
Après le roulement
Arrière
du four à
micro-ondes
17
7 Replacez l'ensemble du ventilateur dans l'ouverture.
APRÈS : Pales du
ventilateur orientées
vers l'arrière
Extrémité B
ATTENTION :
pas les fils de l'ensemble du ventilateur. Assurez-vous
que les fils ne sont pas coincés.
REMARQUE : Les ouvertures de l'ensemble
du ventilateur doivent correspondre aux
ouvertures de ventilation à l'arrière du four
à micro-ondes.
Fermez la porte du ventilateur. Fixez le ventilateur au
8
four à micro-ondes en utilisant la vis de fixation de
l'étape 2.
Arrière du four à
micro-ondes
9
Faites glisser l'adaptateur d'évacuation dans l'arrière
du four à micro-ondes, en le fixant aux languettes de
retenue inférieures. Assurez-vous que la charnière du
registre est installée sur le dessus et que le registre
bouge librement. Réinstallez la vis supérieure du moteur
du ventilateur en l'insérant dans l'adaptateur et la porte
du ventilateur, et à l'arrière du four à micro-ondes.
Guide
Adaptateur Languettes de blocage
(non illustrées)
Extrémité A
Ne tirez pas et n'étirez
Ventilateur
Vis de fixation du
ventilateur
Arrière du four à
micro-ondes
Guide
Vis de fixation
de la porte
du moteur du
ventilateur
