Longueur maximale du câble CAT
Longueur maximale autorisée du câble CAT :
Entre le Pixel Controller et le premier Pixel Dot sur une ligne de données : 10 m
Entre les Pixel Dot : 2 m
5.4.
Câbles réseau
Attention
Connectez tous les câbles de données avant d'alimenter l'appareil.
Débranchez l'alimentation avant de connecter ou de déconnecter les câbles de
données.
Des câbles Ethernet standard à paires torsadées (CAT-5/CAT-5E/CAT-6) peuvent être utilisés pour
connecter l'appareil au Pixel Controller ou entre eux, en guirlande.
Si vous fabriquez vos propres câbles réseau, assurez-vous que vous connectez les broches et les fils
correctement comme indiqué sur le schéma 09. Utilisez des connecteurs RJ45 (8P8C) et raccordez les
câbles conformément à la norme de couleur T568B.
Code de produit : 44530
11

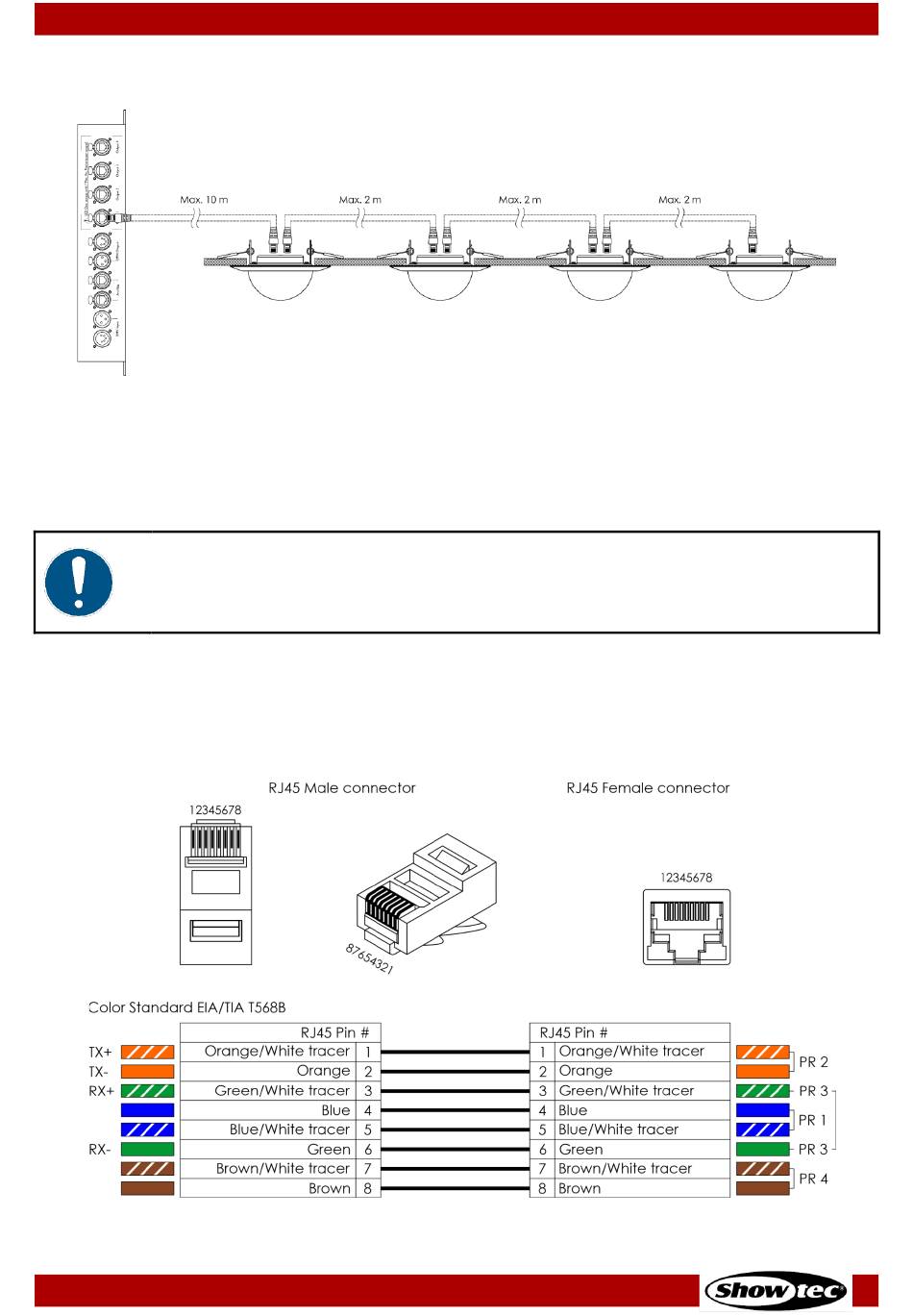

Schéma 08
Schéma 09
