Pixel Dot
4.5.
Raccord à l'alimentation
Cet appareil relève de la classe de protection III de la CEI.
Cet appareil n'accepte que l'alimentation secteur du Pixel Controller. N'alimentez pas l'appareil avec
une autre source d'alimentation.
Connectez le port de sortie du Pixel Controller au connecteur d'entrée RJ45 (03) du Pixel Dot avec un
câble CAT (max. 10 m). Pour plus d'informations sur le raccordement de l'alimentation électrique,
consultez le schéma 07 à la page 10 et référez-vous au manuel d'utilisation du Pixel Controller (44510).
5.
Configuration
5.1.
Avertissements et précautions
Attention
Connectez tous les câbles avant de mettre le système sous tension.
Débranchez l'alimentation avant de connecter ou de déconnecter les câbles.
5.2.
Exemples de configuration
L'appareil est conçu pour être utilisé uniquement avec le Pixel Controller. Vous pouvez connecter un
maximum de 40 appareils à chacun des 4 ports de sortie du Pixel Controller (4 sorties x 40 Pixel Dot = 160
Pixel Dot).
Connectez la première sortie RJ45 du Pixel Controller au connecteur d'entrée RJ45 du premier Pixel
Dot avec un câble CAT.
Répétez l'étape 1 pour connecter les Pixel Dot aux sorties 2-4 du Pixel Controller.
Connectez le connecteur de sortie RJ45 du premier Pixel Dot au connecteur d'entrée RJ45 du
second Pixel Dot avec un câble CAT.
Répétez l'étape 3 pour connecter jusqu'à 40 Pixel Dot par sortie, conformément au schéma 07 à la
page 10.
Pour en savoir plus sur l'installation, veuillez consulter le manuel d'utilisation du Pixel Controller (44510).
Code de produit : 44530
10

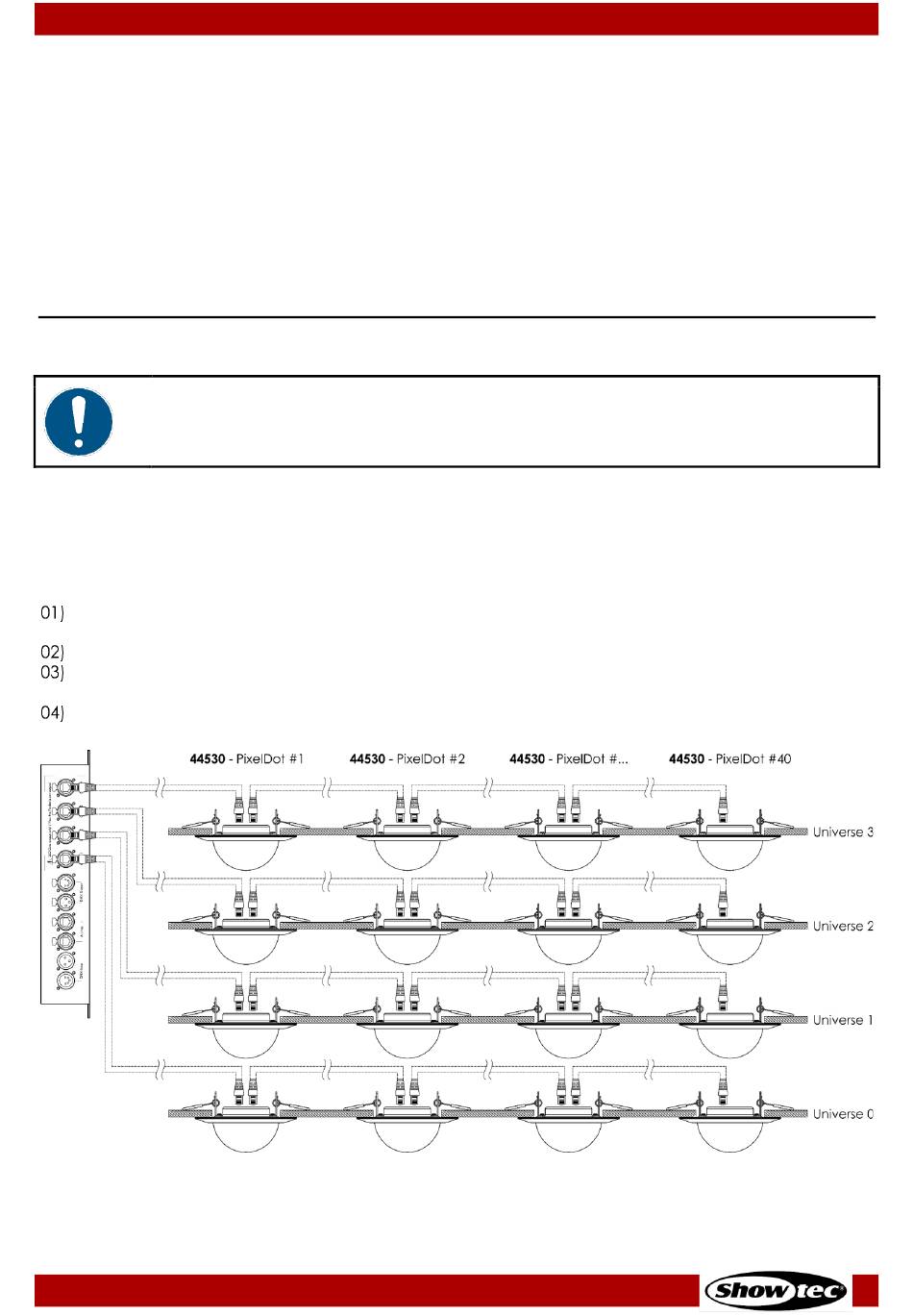

Schéma 07
