Pixel Dot
4.4.
Montage
Cet appareil convient pour un montage encastré sur les murs, les plafonds et autres surfaces planes,
comme les panneaux ou les planches.
Avant d'installer le Pixel Dot, assurez-vous que l'emplacement choisi ne présente aucune obstruction,
telles que des tuyauteries, canalisations ou câblages. Si les constructions existantes n'ont pas de faux
plafond, utilisez un détecteur de colombages pour savoir comment le mur/plafond est construit et un
détecteur de tuyaux pour analyser l'installation des canalisations.
PRUDENCE
Limitez l'accès sous la zone de travail pendant le montage et/ou le démontage.
Pour monter l'appareil, suivez les étapes suivantes :
Marquez une ligne de découpe sur le mur/plafond. Assurez-vous que le diamètre de celle-ci est
correct (Ø 79 mm).
Utilisez un outil pour découper l'ouverture de montage.
Connecter les câbles CAT aux connecteurs RJ45 IN / OUT (03/04).

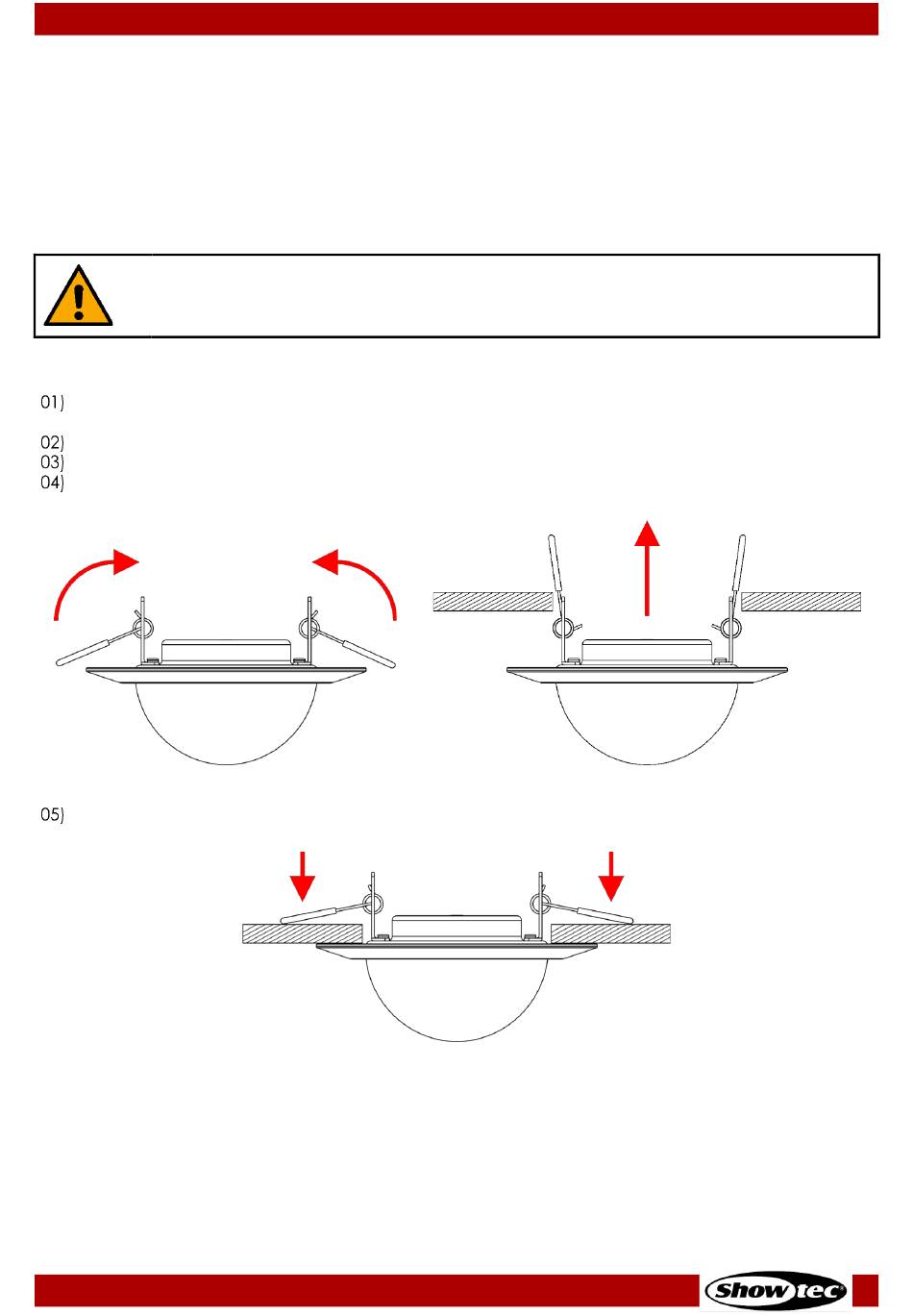

Rabattez les clips de montage à ressort (02) vers le haut (schéma 04) et placez le Pixel Dot dans
l'ouverture de montage (schéma 05).
Placez le Pixel Dot entièrement dans l'ouverture de montage. Les clips de montage à ressort (02) se
libèrent et maintiennent le Pixel Dot en position (schéma 06).
Code de produit : 44530
Schéma 04
9
Schéma 05
Schéma 06
