6.5. RACCORDEMENTS

6.5.1. Raccordement des conduits et canalisations

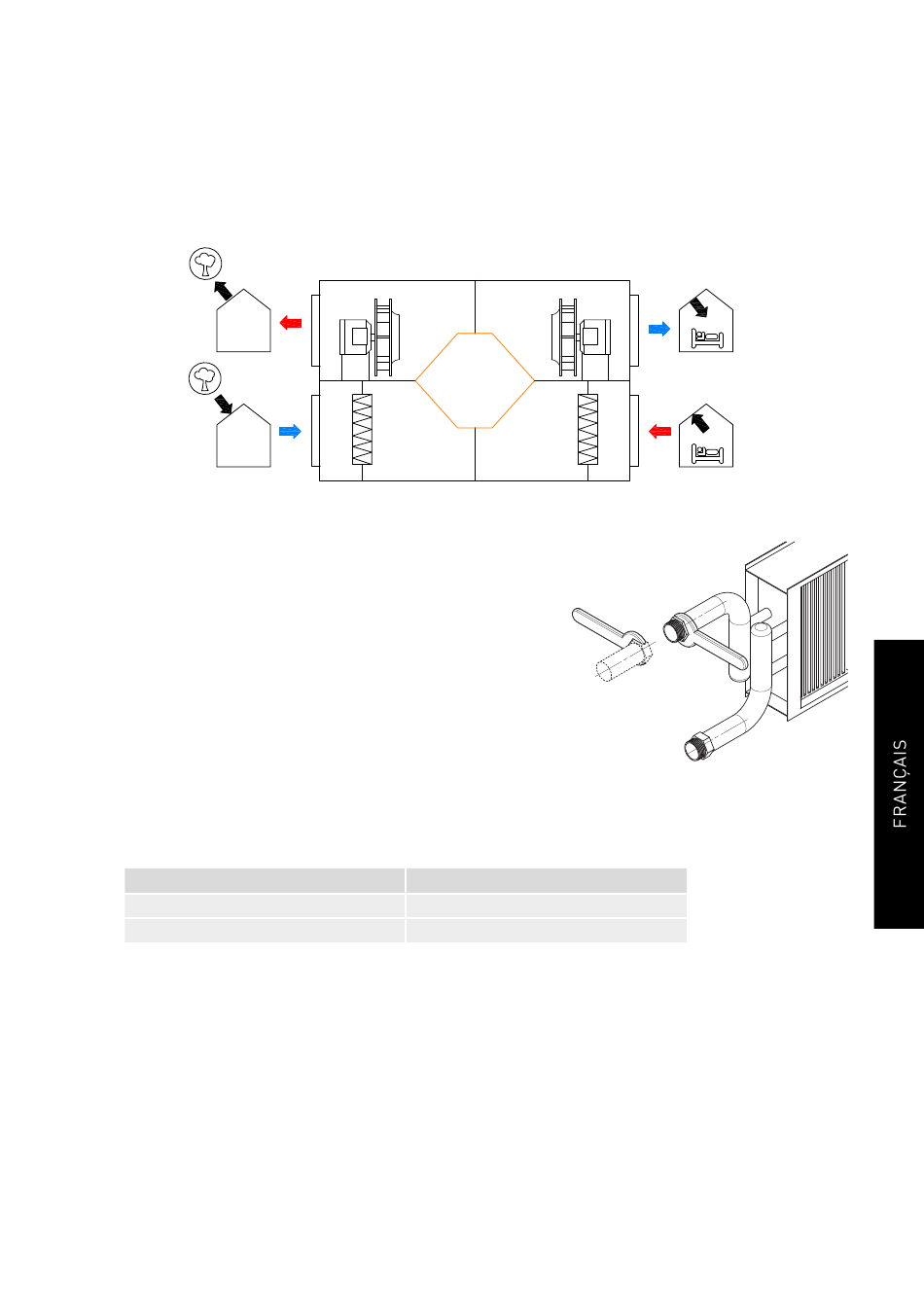

6.5.1.1. RACCORDEMENT DES CONDUITS D'AIR

Les ventilateurs sont toujours en extraction par rapport à l'échangeur. Avant de réaliser le rac-
cordement de conduits d'air, vérifi er les étiquettes situées à proximité de chacune des brides
du récupérateur.
Exhaust air
Aire de expulsión
Espulsione all esterno
Air rejeté
Fortluft
Outdoor air
Aire exterior
Aria di rinnovo
Air neur
Aussenluft

6.5.1.2. Raccordement de la batterie d'eau chaude. Versions DC

Raccordement du récupérateur au réseau d'eau
- Pression maximale admissible: 10 bar
- Temperature maximale: 100ºC
- Temperature minimale: -20ºC, avec le correspon-
dant antigel
• Les batteries d'eau des versions DC ont des rac-
cords fi letés. Sur les batteries à raccords fi letés, le
serrage doit être réalisé en immobilisant le collec-
teur de la batterie à l'aide d'un outil spéci fi que afi n
d'empêcher que les efforts ne soient transmis au
collecteur (risque de déterioration de ce dernier).
• Le tableau ci-dessous donne la taille et le type de fi letage pour chaque modèle de batterie du
versions DC:
Modèle CADB/T-HE
04, 08, 16, 21 et 33
45, et 54
• Pour assurer le bon fonctionnement du groupe, il est essentiel que l'installation comprenne
les éléments suivants:
- Filtre pour retenir les particules en suspension au niveau de l'entrée du fl uide.
- Purgeurs d'air au niveau de tous les points hauts de l'installation
- Vanne de remplissage automatique pour ne jamais laisser l'installation hydraulique sans eau.
- Pressostat pour détecter l'absence de pression d'eau.
- Robinets à passage intégral dans chacune des connexions hydrauliques, de sorte qu'il est
possible d'isoler l'équipement si nécessaire (nettoyage de fi ltres, réparations, remplace-
ments, etc..) sans forcer la vidange de tout le circuit.
- Manchon antivibratoire à l'entrée et la sortie de l'équipement, alors que ne sont pas transmis
les vibrations qui provoquant la rupture de les batteries d'échange par excès de tension dans
les circuits.
Après l'installation, s'assurer que le débit d'eau de chauffage est suffi sant.
FILETAGE
1/2"
1"
15
Supply air
Aire de impulsión
Inmissione
Air Souffl é
Zuluft
Extract air
Aire de extracción
Estrazione dal locale
Air repris
Abluft
