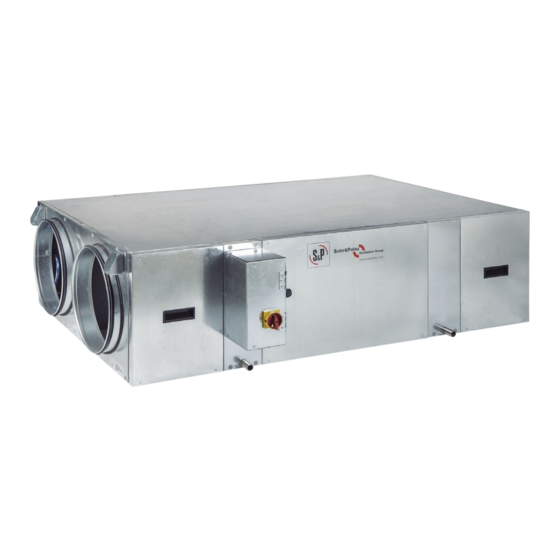

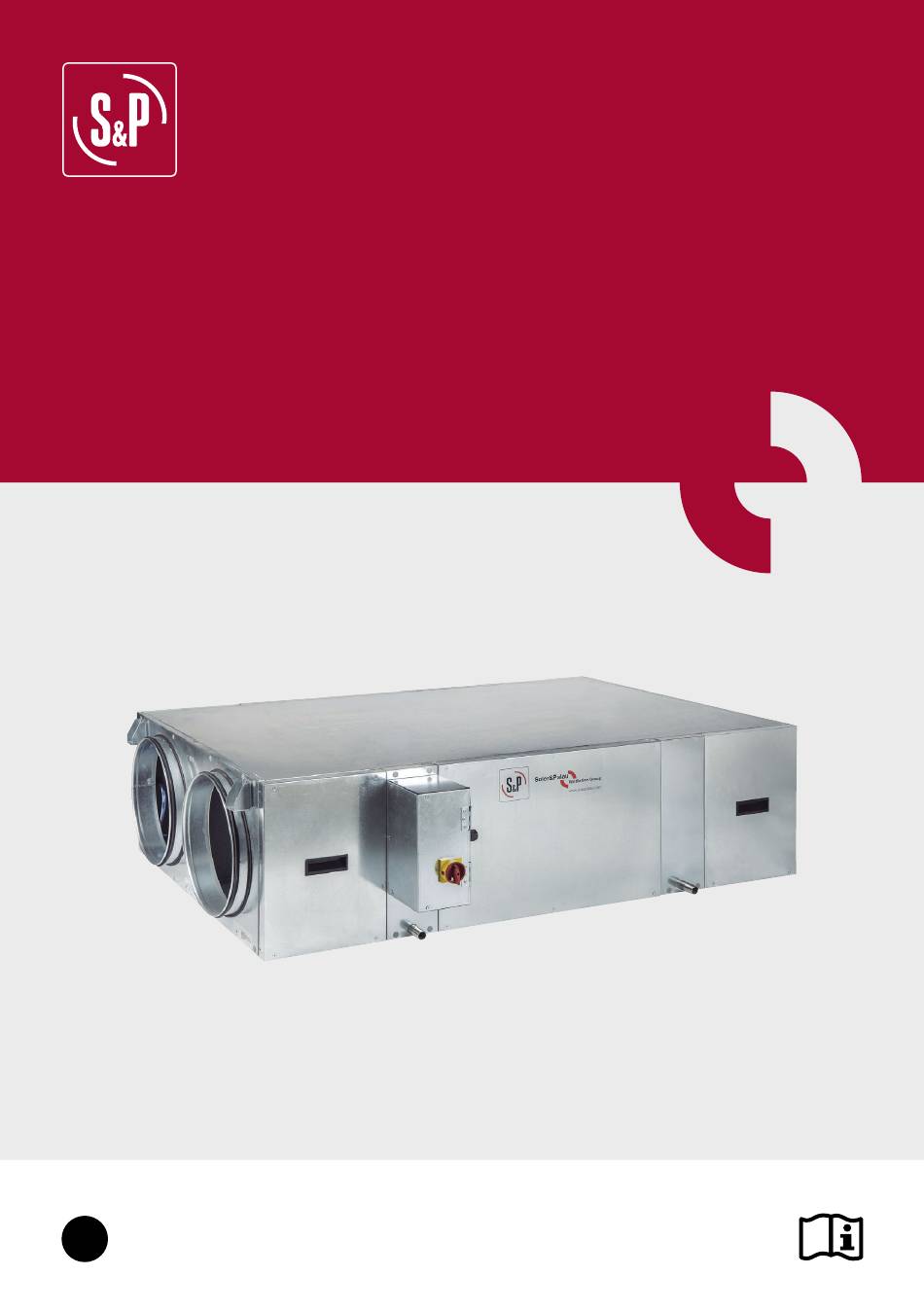

- Page 1 CAD COMPACT ECOWATT...
-
Page 3: Table Des Matières
INDEX 1. GÉNÉRALITÉS ............................4 2. NORMES DE SECURITES ET MARQUAGE “CE” ..................4 3. RÈGLES GÉNÉRALES ..........................4 4. ETIQUETTES PRODUITS .........................4 5. MANUTENTION ............................5 6. INSTALLATION ............................5 6.1. Généralités ............................5 6.1.1. Installation en extérieur ......................6 6.2. Dimensions et espace libre pour maintenance ................8 6.3. -
Page 4: Généralités
1. GÉNÉRALITÉS Avant d’installer et d’utiliser ce produit, lire attentivement ces instructions qui contiennent d’impor tantes indications pour votre sécurité et celle des utilisateurs, pendant l’installation, l’utilisation et l’entretien de ce produit. Une fois l’installation terminée, laisser ce manuel à la disposition de l’utilisateur fi nal. Dès réception, vérifi... -
Page 5: Manutention
5. MANUTENTION Les modèles CAD COMPACT ECOWATT sont fournis vissés sur palette. Le système utilisé pour la manutention devra être adapté aux conditions de charge et de levage. Dans tous les cas le levage devra être réalisé depuis le châssis du récupérateur. Le centre de gravité se situe au centre du récupérateur, il devra donc être manutentionné... -
Page 6: Installation En Extérieur
élastiques sur les tuyaux d’eau. Modèle Poids total de l’unité Kit de supports antivibrations (kg) (Composé de 4 pièces) CAD COMPACT 500 KIT AM CAD-COMPACT CAD COMPACT 900 KIT AM CAD-COMPACT CAD COMPACT 1300 KIT AM CAD-COMPACT CAD COMPACT 1800... - Page 7 Relation d’accessoires nécessaires pour montage en extérieur: Modèle Pieds support Toit pare-pluie CAD COMPACT 500 KIT PIES CAD COMPACT TPP-CAD COMPACT 500 CAD COMPACT 900 KIT PIES CAD COMPACT TPP-CAD COMPACT 900 CAD COMPACT 1300 KIT PIES CAD COMPACT TPP-CAD COMPACT 1300...
-
Page 8: Dimensions Et Espace Libre Pour Maintenance
6.2. DIMENSIONS ET ESPACE LIBRE POUR MAINTENANCE a) Modèles CAD-COMPACT 600 à 1800 VUE SUPÉRIEURE CONFIGURATION DE RÉSULTAT DE MODIFICATION SIMPLE SUR SITE PAR DÉFAUT (FOURNITURE D'USINE) ACCÈS À ACCÈS À ACCÈS À ACCÈS À VENTILATEUR VENTILATEUR VENTILATEUR VENTILATEUR ACCÈS ACCÈS ACCÈS ACCÈS... -
Page 9: Processus De Montage D'un Fi Ltre Additionnel En Souffl Age
b) Modèle CAD-COMPACT 3200 et CAD-COMPACT 4500 VUE SUPÉRIEURE CONFIGURATION DE RÉSULTAT DE MODIFICATION SIMPLE SUR SITE PAR DÉFAUT (FOURNITURE D'USINE) ACCÈS À ACCÈS À ACCÈS À ACCÈS À VENTILATEUR VENTILATEUR VENTILATEUR VENTILATEUR ACCÈS ACCÈS ACCÈS ACCÈS À FILTRE À FILTRE À... -
Page 10: Caractéristiques De La Gamme
6.4. CARACTÉRISTIQUES DE LA GAMME Modèle Diamètres de Débit Effi cacité* Alimentation Puissance Intensité Poids raccordements nominal électrique abs. maxi.** maxi.** (kg) (mm) à 150Pa** (kW) CAD-COMPACT 500 82,2 1/230V, 50-60Hz 0,31 CAD-COMPACT 900 82,0 1/230V, 50-60Hz 0,45 CAD-COMPACT 1300 1.120 82,3 1/230V, 50-60Hz... -
Page 11: Connexion Électrique
6.6. CONNEXION ÉLECTRIQUE La gamme des récupérateurs CAD-COMPACT ECOWATT est fournie sans contrôle de fonctionnement intégré dans l’appareil. Les composants électriques inclus dans l’appareil sont fournis câblés à un ar- moire électrique situé sur un côté du récupérateur. Pour accéder au bornier électrique et effectuer la connexion électrique des accessoires, il est recom- mandé... -
Page 12: Fonctionnement Du Ventilateur Sans Régulation De Vitesse. Fonctionnement À Pleine Vitesse
Boitier de commande Le câblage du boitier de commande dépend des besoins de chaque installation ainsi que des ac- cessoires utilisés. Les paragraphes suivants donnent les câblages réalisés pour les régulations les plus courantes: 0-10V +10V SUPPLY RELAY - RELAY + Temp. -
Page 13: Raccordement Des Accessoires Électriques
Variateur Capteur Variateur Sonde Variateur électronique CAD COMPACT 500 CONTROL CAD-REG AIRSENS CO2 / SC02-AD 0-10V / SC02-G 0-10/V CONTROL AERO-REG** TDP-D* REB-ECOWATT** CAD COMPACT 900 CONTROL CAD-REG AIRSENS CO2 / SC02-AD 0-10V / SC02-G 0-10/V CONTROL AERO-REG** TDP-D* REB-ECOWATT**... -
Page 14: Contrôle Vav (Débit Variable), Avec Sonde Co 2 Ou Similaire
Contrôle independant des ventilateurs de souffl age et d’extraction REB-ECOWATT 0-10V 0-10V +10V SUPPLY RELAY - RELAY + 0-10V +10V EXTRACT RELAY - RELAY + 6.6.2.2. Contrôle VAV (débit variable), avec sonde CO ou similaire Les unités CAD-COMPACT sont équipés de moteurs EC. Dans chacun d’eux, il y a bornes spécifi - ques pour la réception d’un signal analogique de régulation de la vitesse du moteur (0-10V). -
Page 15: Contrôle Cop (Pression Constante)
2º Réaliser le raccordement électrique et la confi guration du variateur en suivant les instructions fournies avec l’accessoire CONTROL AERO-REG. 3º Reconfi gurer le transmetteur de pression. Pour que la régulation soit correcte et que les émetteurs visualisent correctement le débit d’air, il faut qu’il soit confi... -
Page 16: Raccordement De Pressostat
Pour réaliser la régulation de vitesse en mode pression constante, il est nécessaire d’utiliser l’accessoire CONTROL AERO-REG et un transmetteur de pression externe TDP-D. Faire la con- nexion eléctrique et la confi guration du régulateur, en suivant les instructions de l’accessoire CONTROL AERO-REG. - Page 17 VERT Extraction BLANC Filtre ( P) Pressostat de contrôle manœuvre externe VERT Soufflage BLANC Filtre ( P) Pressostat de contrôle Dans tous les cas, il est recommandé d’utiliser un accessoire de contrôle CONTROL CAD-REG ou CONTROL AERO-REG qui, en plus des fonctions de supervision du fi ltre, intègre d’autres fonc- tionnalités telles que la régulation de vitesse, le contrôle des pannes du ventilateur, la commu- nication Modbus, etc.
-
Page 18: Inversion Des Fl Ux Air Extérieur / Air Intérieur
6.7. INVERSION DES FLUX AIR EXTÉRIEUR / AIR INTÉRIEUR Dans les modèles CADB-HE-D 04 à CADB-HE-D 33 il est possible inverser la position des fl ux d’air (extraction et souffl age): POSITION DU BOITIER AIR EXTRAIT MAINTENANCE DE CONTRÔLE AIR NEUF RACCORDEMENTS BATTERIES CONFIGURATION PAR DÉFAUT (fournie en usine) CONFIGURATION SYMÉTRIQUE (confi... -
Page 19: Controles, Maintenance Et Nettoyage
fi ltre S&P. Table de fi ltres de remplacement Modèle Filtres accessoire et pièce de réchange pour CAD COMPACT* CAD COMPACT 500 AFR-CAD COMPACT 500 G4 AFR-CAD COMPACT 500 M5 AFR-CAD COMPACT 500 F7 AFR-CAD COMPACT 500 F9 CAD COMPACT 900... -
Page 20: Échangeur De Chaleur
7.3. ÉCHANGEUR DE CHALEUR Pour rèaliser le nettoyage de l’échangeur de chaleur est nécessaire démonter l’unité. Le démontage peut être efectuée depuis le panneau latéral: Séquence démontage Core pour le latérale Pour effectuer le démontage de l’échangeur de chaleur, suivez la séquence suivante: •... -
Page 21: Anomalies De Fonctionnement
8. ANOMALIES DE FONCTIONNEMENT 8.1. ANOMALIES GÉNÉRALES Anomalie Cause Solution Démarrage diffi cile. Tension d’alimentation faible. Vérifi er les données de la plaque moteur. Couple de démarrage insuffi sant. Obturer le réseau jusqu’à atteindre la pleine vitesse. Si nécessaire, remplacer le moteur. Contacter votre distributeur Débit d’air insuffi... - Page 24 S&P SISTEMAS DE VENTILACIÓN, S.L.U. S&P SISTEMAS DE VENTILACIÓN, S.L.U. C. Llevant, 4 C. Llevant, 4 Polígono Industrial Llevant Polígono Industrial Llevant 08150 Parets del Vallès 08150 Parets del Vallès Barcelona - España Barcelona - España Tel. +34 93 571 93 00 Tel.
