7.3.
Déconnections des tuyaux hydrauliques
Ce paragraphe décrit les modalités différentes pour déconnecter les tuyaux hydrauliques installés sur la machine:
1
2
7.4.
Démontage du capot supérieur et du panneau arrière
1
3
2
1
14
2
1
2
Manuel d'entretien pour l'assistance technique

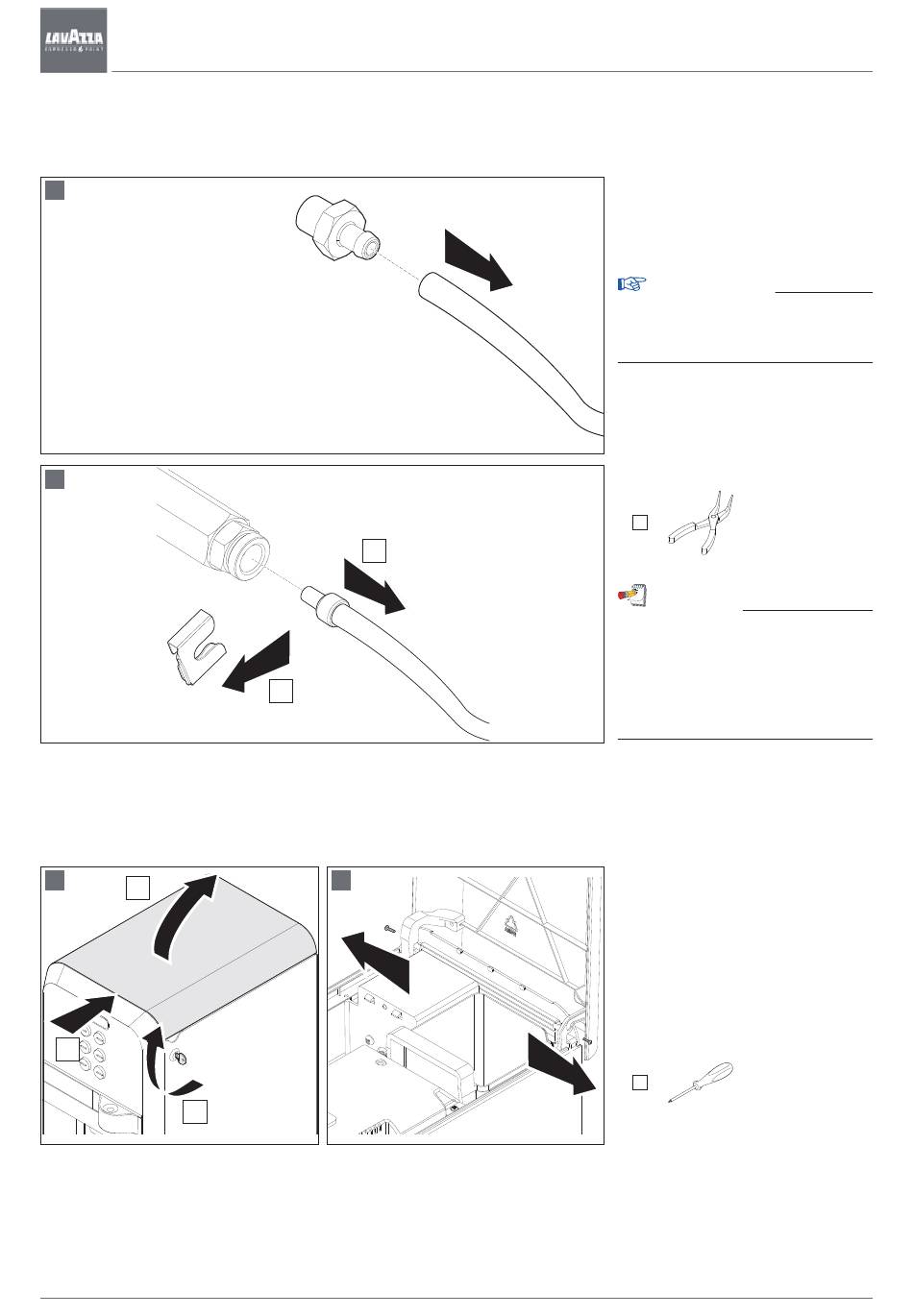

1) Pour
déconnecter
de tuyaux, tirez le tuyau vers
l'extérieur pour le détacher du
raccord comme indiqué sur la
figure.
Avertissement
Évitez tout tournevis ou autres
outils pouvant détériorer les
tuyaux et les raccords.
2) Pour déconnecter ce type de
tuyaux hydrauliques, enlevez
la bague d'arrêt à l'aide d'une
pince à bec coudé et décon-
nectez le tuyau.
H
Remarque
Les passages des tuyaux hydrau-
liques ne doivent pas être modi-
fiés. Les colliers de serrage pré-
sents doivent être retirés lors du
démontage et repositionnés lors
du remontage.
1) Tournez la clé en sens horaire
pour dégager le capot et soule-
vez-le.
2) Retirez les deux vis latérales du
capot à l'aide d'un tournevis
cruciforme PZ1, comme indiqué
sur la figure.
B
Code manuel 10066955 / Rel. 0.00 / May 2013
