Manuels Connexes pour KROHNE SU 600 Ex
Sommaire des Matières pour KROHNE SU 600 Ex

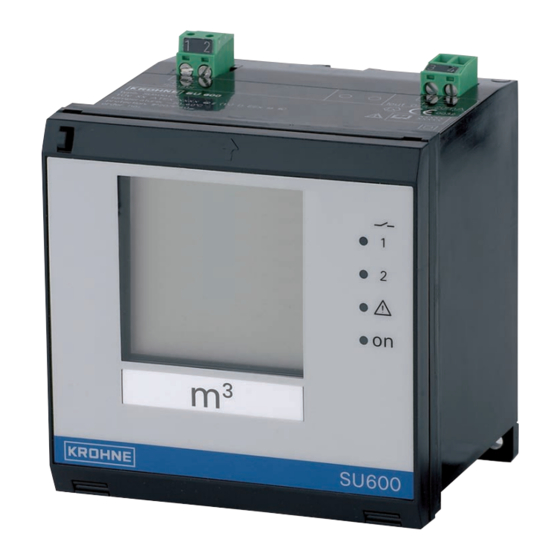

- Page 1 SU 600 Ex Manuel de référence Indicateur numérique Transmetteur de niveau 4 … 20 mA...
-
Page 2: Table Des Matières
Étapes de démontage ....................26 Recyclage ........................26 Annexe ............................ 27 Caractéristiques techniques ................... 27 Dimensions ........................29 Déclaration de conformité CE..................30 Marque déposée ......................31 Date de rédaction : 2017-09-04 SU 600 Ex • Transmetteur de niveau 4 … 20 mA... -
Page 3: Propos De Ce Document
→ Étape de la procédure Cette flèche indique une étape de la procédure. Séquence d'actions Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. SU 600 Ex • Transmetteur de niveau 4 … 20 mA... - Page 4 1 À propos de ce document Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
-
Page 5: Pour Votre Sécurité
Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le SU 600 Ex est une unité de commande universelle pour le raccor- dement de capteurs 4 … 20 mA. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "Description du produit". -
Page 6: Caractéristiques De Sécurité Sur L'appareil
Aidez-nous à satisfaire à ces exigences et observez les remarques relatives à l'environnement figurant dans cette notice de mise en service : • Au chapitre " Emballage, transport et stockage" • au chapitre " Recyclage" SU 600 Ex • Transmetteur de niveau 4 … 20 mA... -
Page 7: Description Du Produit
La plaque signalétique contient les informations les plus importantes servant à l'identification et à l'utilisation de l'appareil : • Type d'appareil • Code de produit • Agréments • Caractéristiques techniques • Numéro de série de l'appareil SU 600 Ex • Transmetteur de niveau 4 … 20 mA... -
Page 8: Fonctionnement
3 Description du produit Fonctionnement Domaine d'application L'appareil SU 600 Ex est une unité de commande isolée avec relais à seuils intégrés et affichage pour capteurs de mesure continue. Il peut servir en même temps de bloc d'alimentation pour les capteurs raccordés. - Page 9 Humidité relative de l'air 20 … 85 % Soulever et porter Avec un poids des appareils supérieur à 18 kg (39.68 lbs), il convient d'utiliser des dispositifs appropriés et homologués pour soulever et porter. SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
-
Page 10: Montage
Si l'appareil est monté à l'aide des vis ou via un rail, il doit toujours être installé dans une armoire de commande ou un boîtier. Le SU 600 Ex est un matériel associé de sécurité intrinsèque, il ne doit pas être installé en atmosphère explosible. - Page 11 à l'aide de la vis [2] (M4 x 6) en la serrant bien. 2. Mettez le SU 600 Ex sur le rail [3] par le bas et appuyez sur l'ap- pareil vers le haut jusqu'à ce qu'il vienne s'encliqueter.
- Page 12 4 Montage Fig. 4: Montage sur rail 1 Plaque d'adaptation 2 Vis (M4 x 6) Rail SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
-
Page 13: Raccordement À L'alimentation En Tension
être reliée au conducteur d'équipotentialité. Si des courants compensateurs de potentiel peuvent apparaître, il faudra relier l'extrémité du blindage côté SU 600 Ex par un conden- sateur en céramique (par ex. 1 nF, 1500 V). Vous supprimerez ainsi les courants compensateurs de potentiel à... -
Page 14: Étapes De Raccordement
2. Faites ressortir la ligne capteur de la gaine de séparation Ex vers l'avant. 3. Appuyez sur la gaine de séparation Ex vers l'avant jusqu'à ce qu'elle vienne s'encliqueter. SU 600 Ex • Transmetteur de niveau 4 … 20 mA... -
Page 15: 5.3 Schéma De Raccordement
(capteur en version quatre fils). De surcroît, le SU 600 Ex peut être raccordé à la boucle d'un circuit courant existant comme un simple ampère- mètre. - Page 16 La position de l'interrupteur à coulisse change également les condi- tions d'application Ex. Veuillez consulter ici le certificat d'épreuve de type et/ou le certificat de conformité du SU 600 Ex. SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
-
Page 17: Mise En Service Avec L'unité De Réglage Et D'affichage Intégrée
Système de commande L'unité de réglage et d'affichage intégrée sert à l'affichage des valeurs de mesure, au réglage et au diagnostic du SU 600 Ex. L'affichage et le réglage se font en face avant par un écran LCD synoptique, par un sélecteur de fonction et par deux touches. -
Page 18: Étapes De Mise En Service
SU 600 Ex, nous vous recommandons de marquer également chaque voie de mesure pour pouvoir les identifier. Phase de mise en marche Après sa mise en route, le SU 600 Ex effectue d'abord un autotest de courte durée comprenant : • Vérification interne de l'électronique •... - Page 19 Pour une détection de niveau, deux relais de travail sont intégrés au Sorties relais SU 600 Ex. Définissez tout d'abord à quels points de commutation les relais seront excités et désexcités. En outre, il faudra distinguer les modes de fonctionnement relais: protection antidébordement et contre la marche à...
- Page 20 Sélectionnez les positions [6] ou [7] sur le commutateur de sélec- tion des fonctions, saisissez les valeurs désirées pour 100 % et 0 % et sauvegardez votre saisie. SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
- Page 21 Simulation Pour pouvoir vérifier l'étalonnage correct de votre SU 600 Ex, vous pouvez mettre l'appareil en mode simulation. Ainsi, vous aurez la pos- sibilité de simuler n'importe quelle valeur de mesure et de contrôler le comportement correct des relais et des appareils raccordés en aval.
-
Page 22: Exemple D'application
Sauvegardez la valeur en appuyant simultanément sur les touches [+/-] Le SU 600 Ex nécessite pour le calibrage de l'affichage la saisie des quantités de remplissage pour 0 % et 100 %. Pour cela, il n'est pas nécessaire de vider ou de remplir la cuve. - Page 23 Remarque: Si vous désirez modifier le mode de fonctionnement (c'est à dire la fonction de commutation des relais), vous devez inverser les valeurs ON et OFF. SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
-
Page 24: Maintenance Et Élimination Des Défauts
De plus, une des signalisations d'anomalies suivantes apparaît à l'affichage. Codes d'erreur Cause Élimination E003 Erreur CRC (er- Effectuer un reset reur au cours de Retourner l'appareil au service répa- l'autotest) ration SU 600 Ex • Transmetteur de niveau 4 … 20 mA... -
Page 25: Comportement Après Élimination Des Défauts
échéant recommencer les étapes décrites au chapitre " Mise en service" ou vérifier leur plausibilité et l'intégralité. Procédure en cas de réparation Si une réparation venait à s'imposer, veuillez contacter votre agence Krohne. SU 600 Ex • Transmetteur de niveau 4 … 20 mA... -
Page 26: Démontage
Recyclage L'appareil est fait de matériaux recyclables. Pour cette raison, il doit être éliminé par une entreprise de recyclage spécialisée. Respectez les réglementations nationales en vigueur. SU 600 Ex • Transmetteur de niveau 4 … 20 mA... -
Page 27: Annexe
3,8 … 20,2 mA Ʋ Réglage plein 4,1 … 20,5 mA Ʋ Delta de réglage min. 300 µA Ligne de raccordement vers le capteur ligne standard bifilaire (blindage recommandé) SU 600 Ex • Transmetteur de niveau 4 … 20 mA... - Page 28 Si des charges inductives ou de forts courants sont commutés, le placage or des contacts relais sera irrémé- diablement détérioré. Après quoi le contact ne sera plus approprié à la commutation de petits signaux courant. SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
-
Page 29: Dimensions
Séparation galvanique entre sortie relais et partie TOR Ʋ Tension assignée 250 V Ʋ Résistance aux claquages de l'iso- 4 kV lation Dimensions 96 mm (3.78") 19 mm 69 mm 2 mm (0.75") (2.72") (0.08") SU 600 Ex • Transmetteur de niveau 4 … 20 mA... -
Page 30: Déclaration De Conformité Ce
9 Annexe Déclaration de conformité CE SU 600 Ex • Transmetteur de niveau 4 … 20 mA... -
Page 31: Marque Déposée
9 Annexe Marque déposée Toutes les marques utilisées ainsi que les noms commerciaux et de sociétés sont la propriété de leurs propriétaires/auteurs légitimes. SU 600 Ex • Transmetteur de niveau 4 … 20 mA... - Page 32 Montage encastré 10 Montage sur rail 10 Numéro de série 7 Plaque signalétique 7 Possibilités d'installation 10 Protection antidébordement 19 Protection contre la marche à vide 19 Rail oméga 10 SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
- Page 33 Notes SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
- Page 34 Notes SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
- Page 35 Notes SU 600 Ex • Transmetteur de niveau 4 … 20 mA...
- Page 36 Siège social KROHNE Messtechnick GmbH Ludwig-Krohne-Straße 5 47058 Duisburg (Allemagne) Tel.: +49 (0) 203 301 0 Tel.: +49 (0) 203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE: www.krohne.com...
