4.4.2
Réducteur
Tous les réducteurs disposent d'une vis de purge.
AP4-8 Réducteur de précision
AP9+10 Réducteur planétaire de précision
4.4.3
Moto-réducteur du chariot
Moteur avec réducteur à vis sans fin
Construction fermée, aucune purge nécessaire
4.4.4
Commande
Boitier de commande avec arrêt d'urgence
Les palans pneumatiques sont commandés de série comme suit
Type de commande
Standard
Commande directe
AP4-6 (bis 1000kg)
Commande indirecte
AP6-10 (ab 1600kg)
4.4.5
Sécurité de surcharge
Accouplement à
Type
friction
70/06AP+EX
AP4-8
28/06AP+EX
AP4-8
29/06AP+EX
AP4-8
4.4.6
Chaîne de chage
Suivant EN 818-7-T en qualité spéciale
4.4.7
Crochet de charge
Le crochet en acier forgé haute résistance est monté sur butée à billes et dispose d'un linguet de sécurité.
4.4.8
Bac à chaîne
Le bac à chaîne dépend du type de palan et peut être en plastique, tissu revêtu de plastique ou en tôle.
4.4.9
Fin de course de sécurité (Montée / Descente)
Arrête du crochet en position haute et basse en cas de mauvaise manipulation.
(En option)
Ensemble de traitement d'air FRL (Option)
4.4.10
L'ensemble de traitement d'air sert à filtrer, déshumidifier et lubrifier l'air. S'il n'est pas monté en usine, il doit
être monté par l'utilisateur.

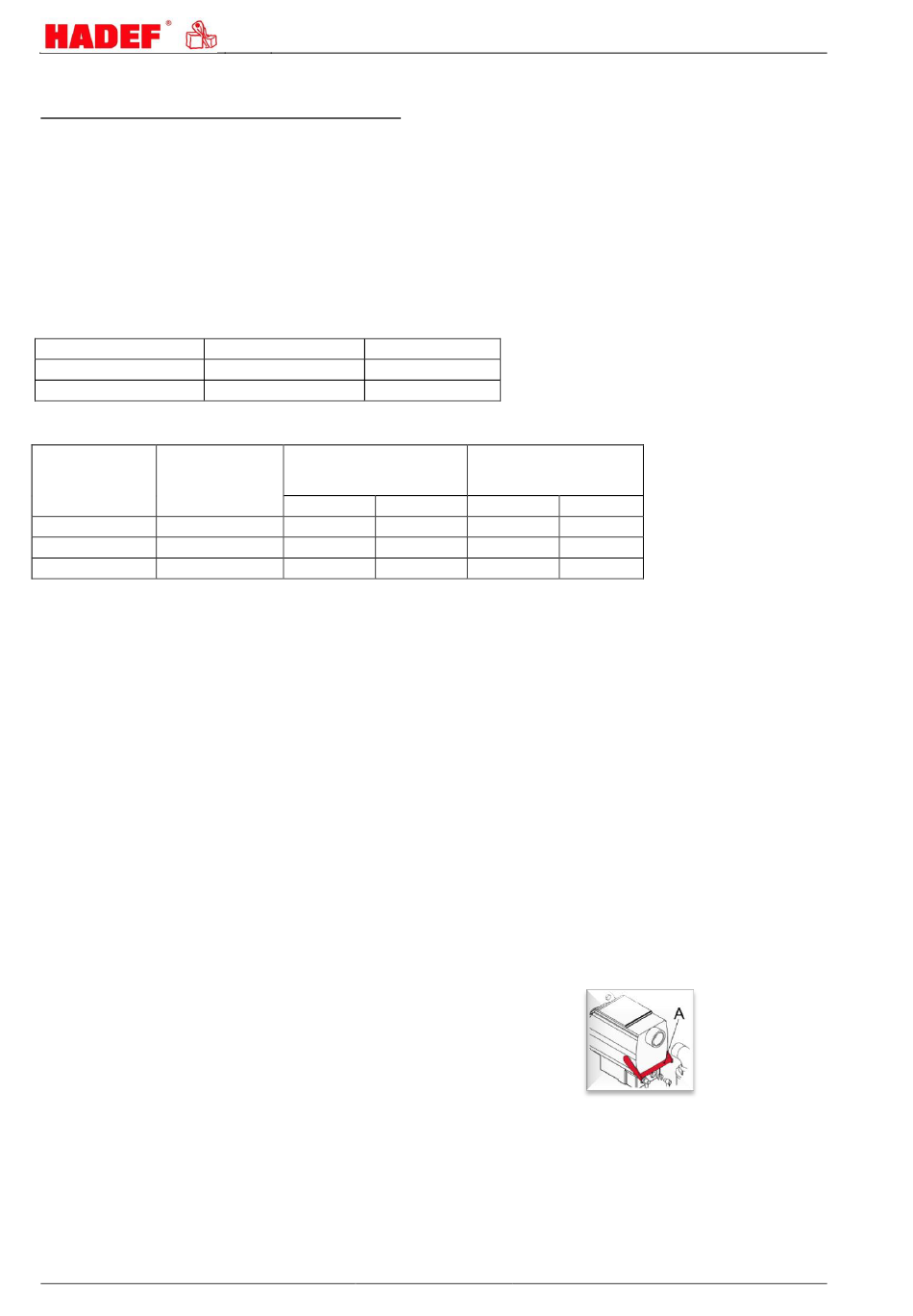

Affalage de secours – Moteur de levage (Option)
4.4.11
Ouverture manuelle du frein pour affalage de la
charge en cas de chute de pression, grâce au
levier (A)
4.4.12
Fin de course de travail
Permet de régler une position haute et basse de travail.
(En option, uniquement possible en version commande indirecte)
4.4.13
Composants spéciaux
Uniquement pour des palans qui sont utilisés dans des environnements avec risque d'explosion.
14
Option
AP4-6 (bis 1000kg)
Sécurité de surcharge
mécanique par bloc
ressort
Standard
Option
AP9+10
AP4-10
AP4-10
Illustration 3
Vanne pneumatique de
limitation de pression
Standard
Option
AP4-10
AP9+10
AP9+10
5.52.541.01.02.05
