manipulation

montaGe et installation

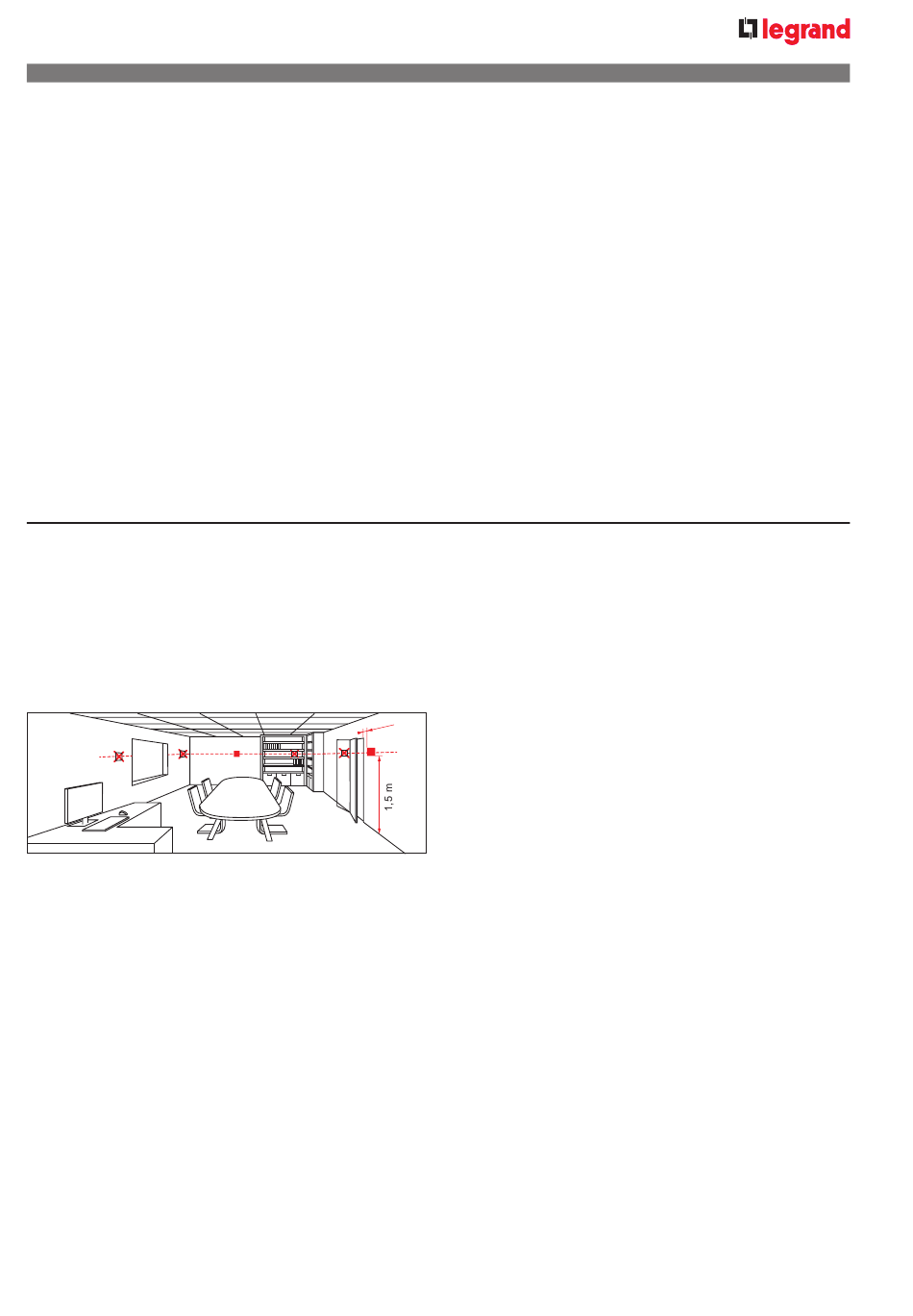

montez le thermostat d'ambiance dans une boîte de
dérivation rectangulaire encastrée avec centres de
fixation de 60,3 mm. ne le montez pas sur un mur
dans une niche ou une étagère, derrière des rideaux,
à proximité d'une source de chaleur ou dans un endroit
directement exposé au soleil. montez l'appareil à environ
1,5 m au-dessus du sol.
Fixation
• Montez le thermostat d'ambiance dans un intérieur
propre et sec, à l'écart des arrivées directes de
chauffage/climatisation et de toute exposition à l'eau.
câblage
• Conformez-vous aux réglementations locales en
matières de câbles, de fusibles et de mise à la terre
du thermostat.
• Dimensionnez correctement les câbles du thermostat,
du ventilateur et des actionneurs pour une tension
d'alimentation de 230 V~.
• N'utilisez que des actionneurs adaptés à une tension
de 230 V~.
• La ligne d'alimentation de 230 V~. doit disposer d'un
fusible externe ou d'un disjoncteur avec un courant
nominal de 6 a au maximum.
• Isolez les câbles des entrées SELV X1-M/X2-M
pour 230 V si la boîte de dérivation est dotée d'une
alimentation 230 Vc.a.
• Entrée X1-M ou X2-M : plusieurs commutateurs (par
ex. commutateur été / hiver) peuvent être raccordés
en parallèle. prenez en compte le courant de détection
maximum global du contact pour la puissance du
commutateur.
• Isolez les câbles des entrées de communication KNX
in
ce+ / ce- pour 230 Vc.a. si la boîte de dérivation est
0 , 2 m m
dotée d'une alimentation 230 Vc.a.
• N'utilisez pas de conduite métallique.
• N'utilisez pas de câbles avec gaine métallique.
• Déconnectez l'alimentation avant toute ouverture du
panneau.
59
