grandeur du recul ; ils sont donc recomman-
dés. Votre tronçonneuse a une chaîne et une
barre à faible recul en tant qu'équipement
d'origine. Sur un frein de chaînes devraient
être dépannés par un distributeur autorisé
de service. Prenez votre unité à l'endroit de
l'achat si acheté d'un distributeur de service,
ou au marchand principal autorisé le plus
proche de service.
Il est conseillé de porter des gants de protec-
tion (non fournis) lors de l'opération de mon-
tage.
MONTER LE CRAMPON AMORTIS-
SEUR
(si elles ne sont pas déjà attachées)
Le crampon amortisseur peut être utilisé
comme pivot lors d'une opération de taille.
1. Desserrez et enlevez les écrous de la
barre et enlevez le couvercle de l'em-
brayage de la tronçonneuse.
2. Fixez le crampon amortisseur avec les
deux vis comme dans l'illustration.
ATTACHER LA BARRE ET LA
CHAINE
(si elles ne sont pas déjà atta-
chées)
AVERTISSEMENT
neuse est livrée pré- -montée, vérifiez les éta-
pes de montage. Veillez à toujours porter des
gants lors de la manipulation de la tronçonneu-
se. La chaîne est coupante et peut vous bles-
ser même si elle n'est pas en mouvement.
1. Desserrez et enlevez les écrous de la
barre et le couvercle de l'embrayage de la
tronçonneuse.
2. Enlevez la gâchette de sécurité en plasti-
que utilisée pour le transport (si présente).

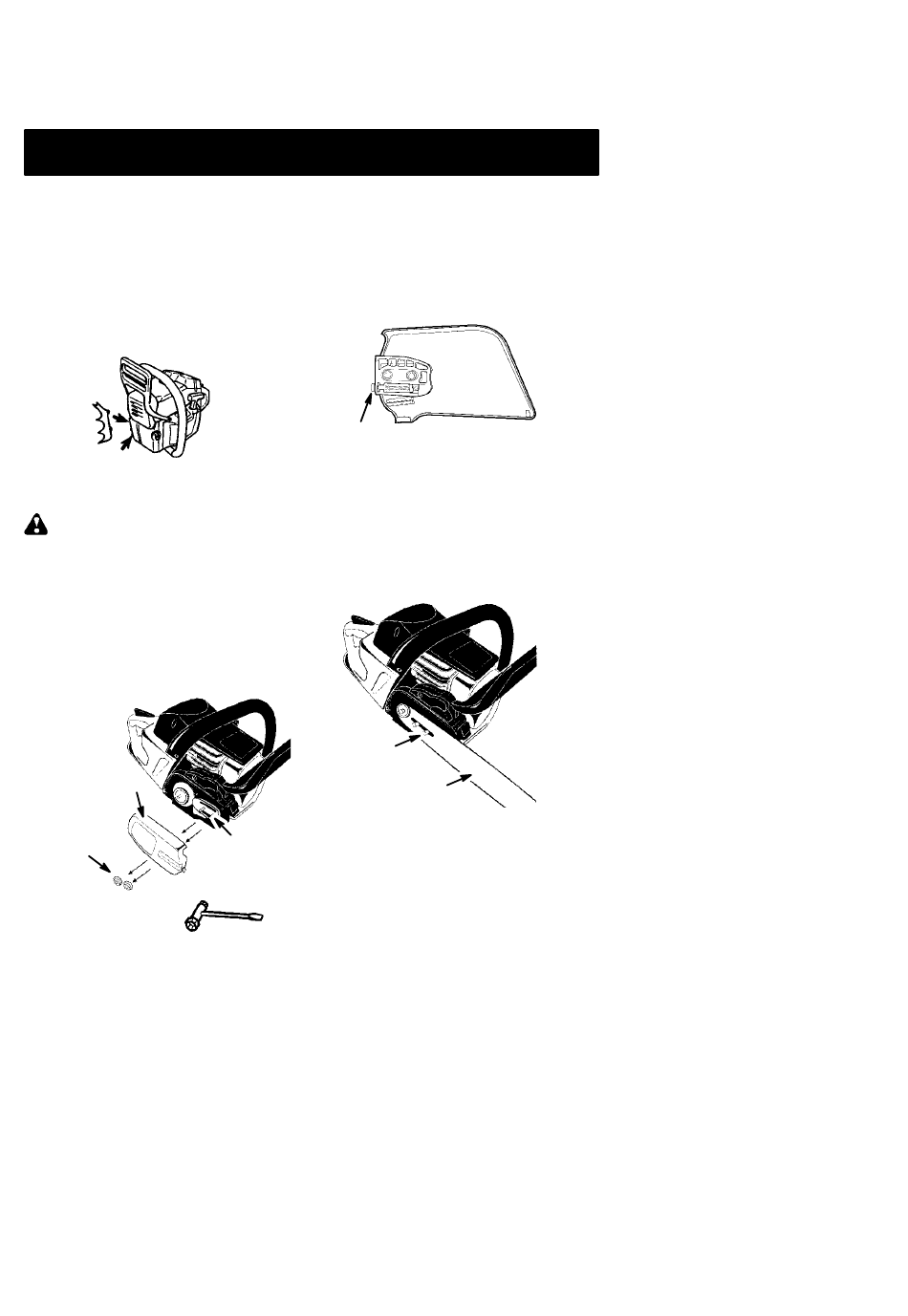

Couvercle
d'embrayage
Ëcrous de
la barre
L'outil de réglage
de la chaîne
S Si le bout touche un objet, des étincelles
peuvent être produites et la direction peut
être INVERSEE, renvoyant le chaîne en
haut et en arrière vers l'utilisateur.
S Si la chaîne est bloquée au niveau du
chaîne, il peut sauter rapidement en ar-
rière en direction de l'utilisatuer.
S Ces deux maneuvres peuvent vous faire
perdre le conrôle de la tronçonneuse.
MONTAGE
3. La tension de la chaîne est assurée par
un pivot et une vis de réglage. Lors du
montage de la barre, il est très important
que le pivot situé sur la vis de réglage
s'insère dans un des orifices de la barre.
La rotation de la vis donnera au pivot de
réglage un mouvement de haut en bas.
Localisez la vis de réglage avant le mon-
tage de la barre sur la tronçonneuse. Cf.
illustration ci- -dessous.
Réglage du couvercle de l'embrayage
4. À la main, tournez la vis de réglage dans le
sens inverse des aiguilles d'une montre
pour déplacer le pivot de réglage le plus
loin possible vers l'arrière. Cela devrait per-
mettre au pivot d'être dans la bonne posi-
tion. Un réglage ultérieur peut s'avérer né-
: Si la tronçon-
cessaire lors du montage de la barre.
5. Glissez la barre- -guide sur des boulons
de barre- -guide jusqu'à ce qu'elle bute
contre le pignon du tambour de l'embray-
age.
Boulons
de barre
6. Enlevez soigneusement la chaîne neuve
de son emballage. Tenez la chaîne avec
Séparateur
les maillons d'entraînement comme l'in-
de
dique la figure.
transport
23
Vue de
coupe du
frein de la
chaîne
Barre--- guide
