Fiche technique

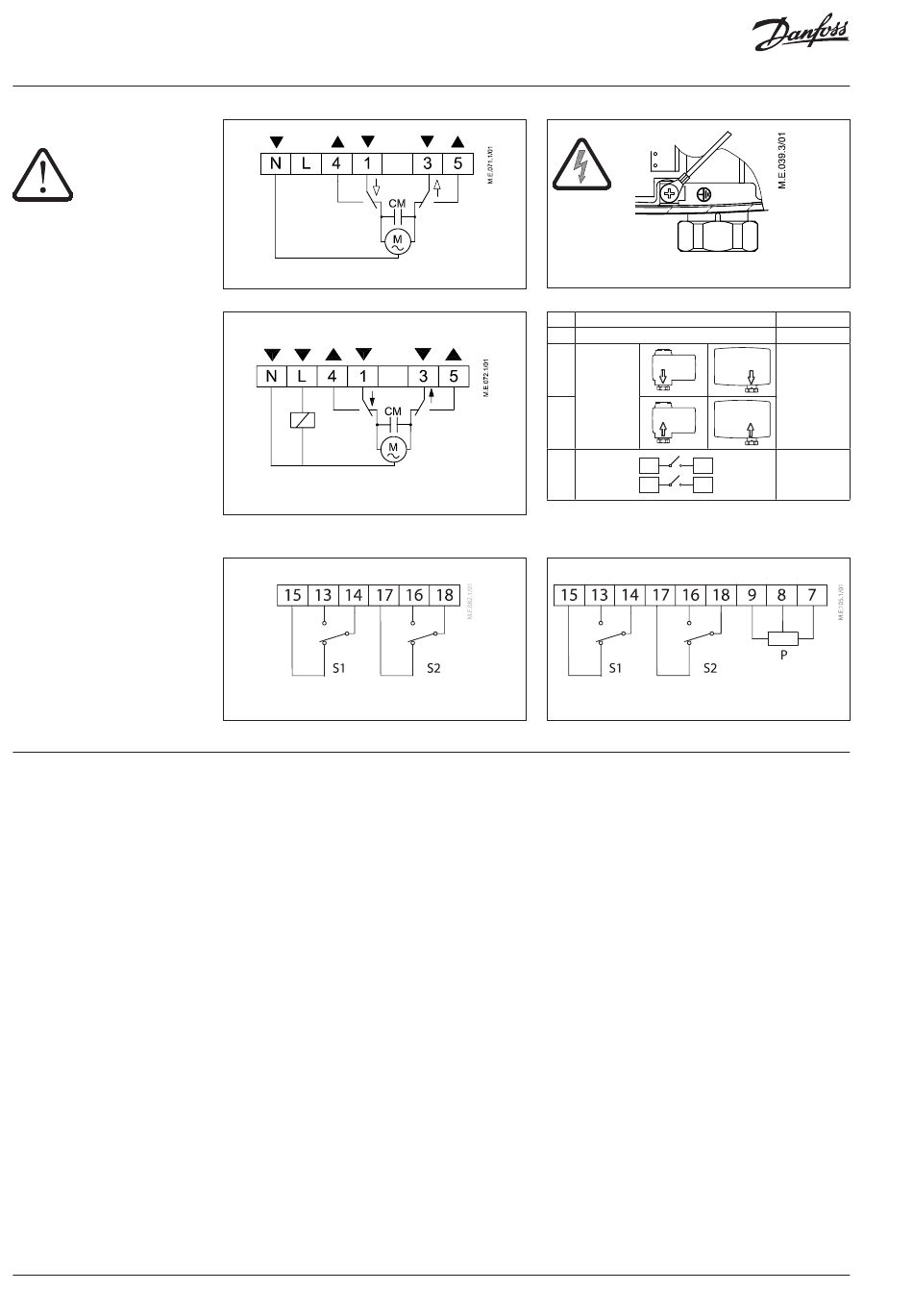

Raccordement

Version 230 V CA :
Ne jamais toucher les éléments
présents sur la carte de circuit
imprimé !
Ne pas retirer le capot avant
d'avoir totalement coupé
l'alimentation.
Mise en service
4 | VD.IR.S2.04
AMV 10/20/30/13/23/33
AMV 10, AMV 20, AMV 30
AMV 13, AMV 23, AMV 33
Raccordement - Accessoires
Sélecteur supplémentaire (2x)
Terminez l'installation mécanique et électrique,
puis effectuez les vérifications et tests nécessaires :
- Mettez l'unité sous tension.
- Réglez le signal de commande approprié et
vérifiez que le sens d'action de la tige de la vanne
convient à l'application.
La mise en service de l'unité est alors achevée.
230 V
AMV 20, AMV 30, AMV 23, AMV 33
N 0 V
L
24/230 V CA
1
24/230 V CA
3
1 4
4, 5
3 5
Sélecteur (2x) et potentiomètre supplémentaires
Neutre
Alimentation
Entrée
Sortie
