Assemblage du Cadre

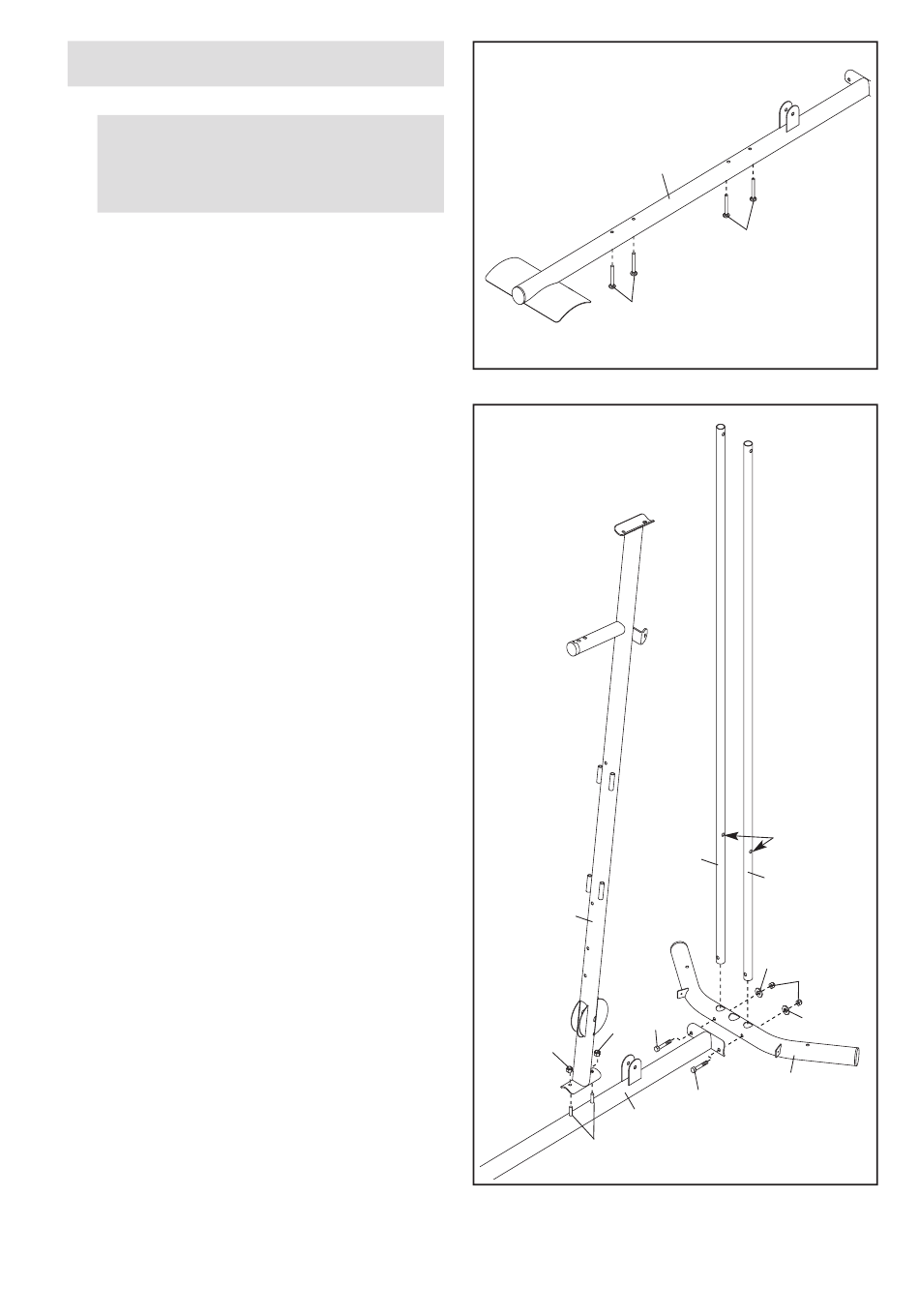

1.
IMPORTANT : pour faciliter lʼassem-
blage, lisez les conseils dʼassemblage à
la page 7.
Insérez quatre Boulons de Carrosserie de M8 x
75mm (78) jusquʼà travers la Base (1).
Remarque : il peut sʼavérer utile de placer de
la bande adhésive au-dessus des têtes des
boulons pour les maintenir en place.
2. Orientez les deux Guides de Poids (21) de telle
sorte que les trous indiqués soient plus proches
des extrémités inférieures. Fixez les deux
Guides de Poids et la Base (1) au Stabilisateur
(2) à lʼaide de deux Boulons 10.9G de M10 x
80mm (79), de deux Rondelles de M10 (57) et
de deux Écrous de Verrouillage de M10 (56).
Serrez les Écrous de Verrouillage.
Fixez le Montant (3) à la Base (1) à lʼaide des
deux Boulons de Carrosserie de M8 x 75mm
(78) indiqués, et de deux Écrous de
Verrouillage de M8 (58). Ne serrez pas encore
les Écrous de Verrouillage.
All manuals and user guides at all-guides.com
8
1
1
78
2
3
58 79
58
1
78
78
Trous
21
21
57
56
57
2
79
