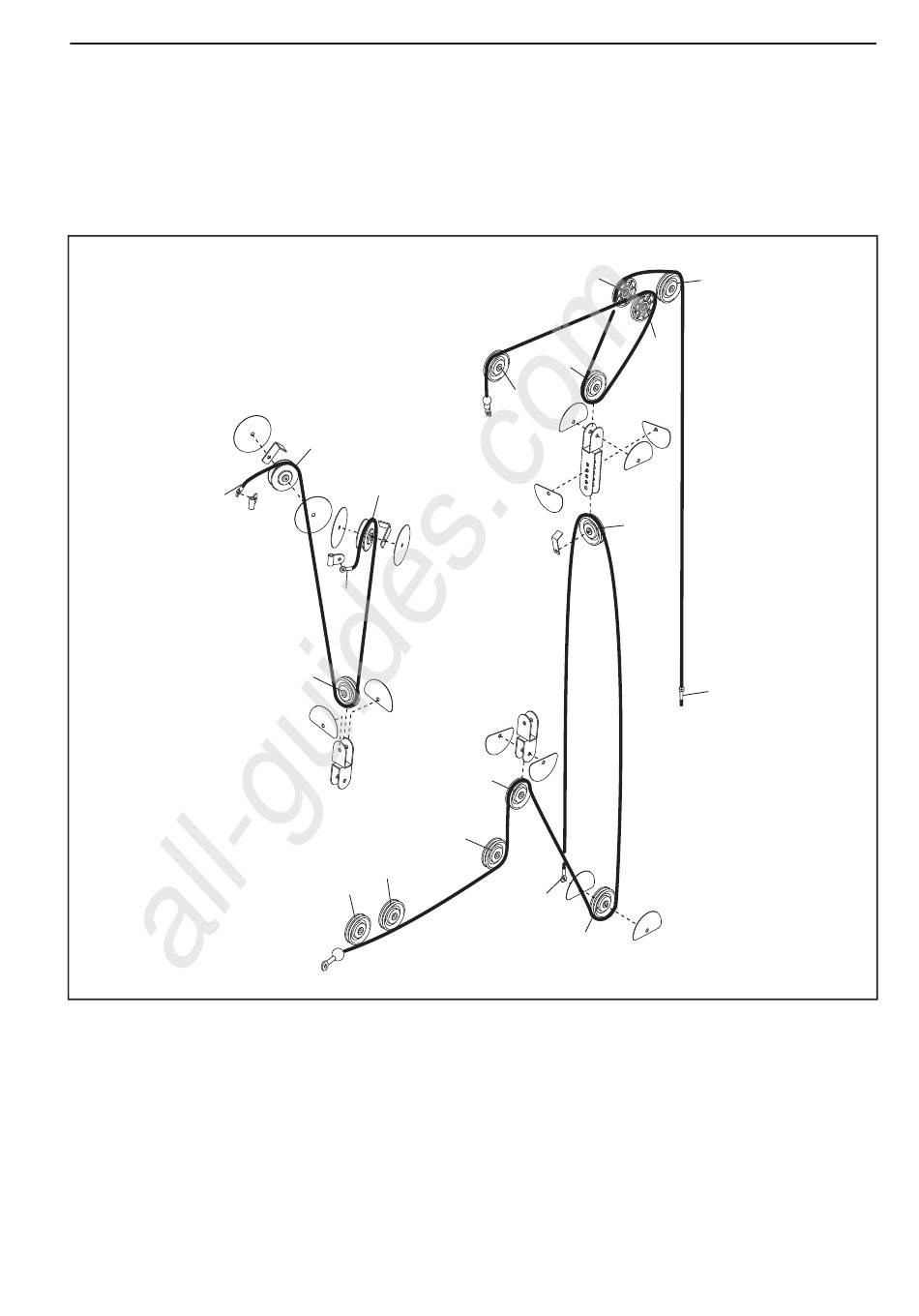

DIAGRAMMES DES CÂBLES
Les diagrammes des câbles ci-dessous montrent le guidage adéquat du Câble Inférieur (53), du Câble de Bras
(54), et du Câble Supérieur (55). Utilisez les diagrammes pour vous assurer que les câbles, les arrêts de câble,
et les Pare-Câbles ont été assemblés correctement. Si les câbles ne sont pas assemblés correctement, lʼappa-
reil de musculation ne fonctionnera pas correctement et peut être endommagé. Les nombres indiquent le
chemin de chaque câble. Assurez-vous que les arrêts de câble ne touchent ni ne plient les câbles.
5
Câble du Bras (54)
Longueur : 259 cm
Câble Inférieur (53)
Longueur : 424 cm
All manuals and user guides at all-guides.com
Câble Supérieur (55)
Longueur : 292 cm
4
2
1
3
3
2
1
26
4
2
3
1
6
4
7
5
5
6
