SMART AUTOMATION BY-ME PLUS
01475
Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer
Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass
das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach Ende
der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Mül-
lentsorgung zu deponieren oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Bei Händlern
mit einer Verkaufsfläche von mindestens 400 m
25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mülltrennung für das dem
Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu bei,
mögliche negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wie-
dereinsatz und/oder das Recyceln der Materialien, aus denen das Gerat besteht.
Μονάδα με 3 προγραμματιζόμενες ψηφιακές εισόδους για επαφές χωρίς
δυναμικό, 3 εξόδους για τον έλεγχο λυχνιών LED, σύστημα οικιακού
αυτοματισμού By-me, χωνευτή εγκατάσταση (πίσω μέρος μηχανισμού).
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.
• Ονομαστική τάση τροφοδοσίας: BUS 29 V.
• Τυπική απορρόφηση: 15 mA.
• 3 διαμορφώσιμες είσοδοι για σύνδεση σε συμβατικά πλήκτρα ή διακόπτες.
• 3 έξοδοι για μονάδα σήμανσης LED, με ρεύμα στην έξοδο που περιορίζεται στο 1 mA το
μέγιστο και τάση 24 Vdc το μέγιστο.
• Λυχνία LED και πλήκτρο διαμόρφωσης.
• Βαθμός προστασίας: IP20.
• Είσοδοι και έξοδοι για μονάδα σήμανσης LED με προστασία από την υπέρταση.
• Θερμοκρασία λειτουργίας: -5°C ÷ +45°C (εσωτερική χρήση).
• Οι λειτουργικές μονάδες εισόδων και πλήκτρων διπλής λειτουργίας έχουν βάθος 1
ομάδας (μπορούν δηλ. να ανήκουν σε μία μόνο ομάδα).
ΕΛΕΓΧΟΜΕΝΑ ΦΟΡΤΙΑ.
• Έξοδος για μονάδα σήμανσης LED: κωδ. 00935.A, .B, .G, .R, .W ή κωδ. 00937.A, .B, .G,
.R, .W (κάθε λυχνία led είναι αντιστοιχισμένη στη σχετική είσοδο και επομένως το OUT1
είναι συνδεδεμένο με το IN1, το OUT2 με το IN2, το OUT3 με το IN3).
PLUG&PLAY.
Εάν δεν υπάρχει διαμόρφωση, ο μηχανισμός είναι ήδη προδιαμορφωμένος ως εξής:
- όταν κλείσει η είσοδος 1, αποστέλλεται στο bus ένα σενάριο «ΑΝΥΨΩΣΗΣ ρολών»,
- όταν κλείσει η είσοδος 2, αποστέλλεται στο bus ένα σενάριο «ΧΑΜΗΛΩΜΑΤΟΣ ρολών»,
- όταν κλείσει η είσοδος 3, αποστέλλεται στο bus ένα σενάριο «ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ
φώτων και ΧΑΜΗΛΩΜΑΤΟΣ ρολών».
Οι λυχνίες led που είναι αντιστοιχισμένες στις εισόδους επισημαίνουν το κλείσιμο των
σχετικών εισόδων και ανάβουν για 3 δευτ.
Για να εφαρμόσετε όλες αυτές τις λειτουργίες, πρέπει να χρησιμοποιήσετε πλήκτρα
NO (για παράδειγμα, κωδ. 20008-19008-14008).
ΠΡΟΣΟΧΗ: Η λειτουργία plug&play προϋποθέτει ότι στο σύστημα υπάρχουν
μόνο μηχανισμοί διαμορφωμένοι στη λειτουργία plug&play και όχι μηχανισμοί
διαμορφωμένοι στο By-me.
ΔΙΑΜΟΡΦΩΣΗ ΜΕ ΕΦΑΡΜΟΓΗ VIEW Pro.
Για όλες τις λεπτομέρειες, ανατρέξτε στα αντίστοιχα εγχειρίδια τεχνικού εγκα-
τάστασης που είναι διαθέσιμα για λήψη από την ιστοσελίδα www.vimar.com.
ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.
Η εγκατάσταση πρέπει να εκτελείται σύμφωνα με τις ισχύουσες διατάξεις σχετικά με το
ηλεκτρολογικό υλικό στη χώρα χρήσης των προϊόντων.
ΣΗΜΑΝΤΙΚΟ: Οι αγωγοί του κυκλώματος SELV είναι μονωμένοι για ονομαστική τάση
300 V (πρότυπο UL 1061) και, επομένως, μπορούν να συνδυαστούν με αγωγούς που
τροφοδοτούνται με ρεύμα έως 230 V~ το μέγιστο. Κατά την πραγματοποίηση των
συνδέσεων, απαιτείται προσοχή στη διατήρηση της μόνωσης ανάμεσα στο κύκλωμα
SELV και τα κυκλώματα με επικίνδυνη τάση, όπως καθορίζεται στους κανονισμούς
εγκατάστασης.
Για όλες τις λεπτομέρειες σχετικά με τις πιθανές αρχιτεκτονικές εγκατάστασης,
ανατρέξτε στα SI-Σχέδια Εγκατάστασης στην ιστοσελίδα www.vimar.com -> Προϊόντα
-> Κατάλογος προϊόντος και αναζητήστε το σχετικό κωδικό προϊόντος.
ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.
Οδηγία EMC.
Πρότυπα EN 60669-2-5, EN 50491.
Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη
μολύβδου.
49400823A0 07 2201
können zu entsorgende Produkte mit Abmessungen unter
2
ΑΗΗΕ - Ενημέρωση των χρηστών
Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία
της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα
υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν
σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την
αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m
μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για
διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να
ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης
της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και
προωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.

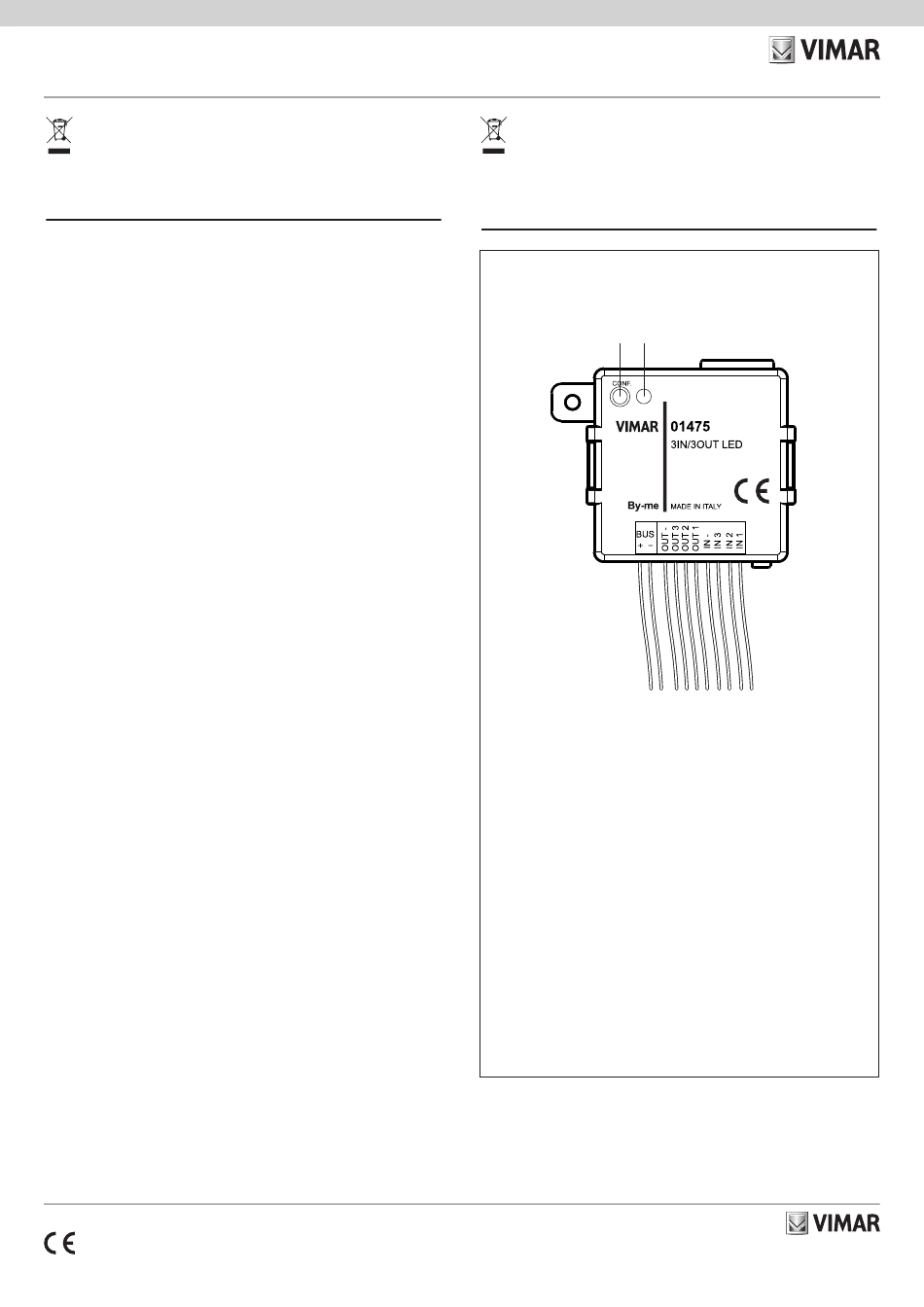

VISTA FRONTALE - FRONT VIEW - VUE DE FACE
VISTA FRONTAL - FRONTANSICHT - ΜΠΡΟΣΤΙΝΗ ΠΛΕΥΡΑ
A
B
1 2 3 4 5 6 7 8 9 10
A: Pulsante di configurazione • Configuration button
Bouton de configuration • Pulsador de configuración
Konfigurationstaste • Πλήκτρο διαμόρφωσης
B: Led di configurazione • Configuration LED
Led de configuration • Led de configuración
Konfigurations-LED • Λυχνία led διαμόρφωσης
1,2: Cavi +, - linea BUS • Cables +, - BUS line
Câbles +, - ligne BUS • Cables +, - línea BUS
Kabel +, - BUS-Leitung • Καλώδια +, - γραμμής BUS
3,4,5,6: Cavi -, 3, 2, 1 uscite OUT • Cables -, 3, 2, 1 OUT outputs
Câbles -, 3, 2, 1 sorties OUT • Cables -, 3, 2, 1 salidas OUT
Kabel -, 3, 2, 1 Ausgänge OUT • Καλώδια -, 3, 2, 1 εξόδων OUT
7,8,9,10: Cavi -, 3, 2, 1 ingressi IN • Cables -, 3, 2, 1 IN inputs
Câbles -, 3, 2, 1 entrées IN • Cables -, 3, 2, 1 entradas IN
Kabel -, 3, 2, 1 Eingänge IN • Καλώδια -, 3, 2, 1 εισόδων IN
2
Viale Vicenza, 14
36063 Marostica VI - Italy
www.vimar.com
