1. Cadre tubulaire du groupe
de déplacement
2. Long bras de l'ensemble
bras de levage
3. Boulon (⅜ x 2½")
4. Rondelle (⅜" x ⅞")
Remarque:
Pour que le râteau fonctionne
correctement, les chaînes doivent être
détendues quand le râteau est abaissé (position
de fonctionnement).
Remarque:
Vérifiez que tous les râteaux de
finition se chevauchent correctement, sont bien
à plat et que les chaînes ne sont pas emmêlées
ni vrillées.
3
Réglage de l'ensemble
biellette
Aucune pièce requise
Procédure
1.
Une fois le râteau monté et fixé sur le groupe de
déplacement, élevez l'accessoire.
2.
Mesurez l'espace entre la grosse rondelle
et l'épaulement de la chape de levage sur
l'adaptateur d'accessoire, comme montré à la
Figure
8.

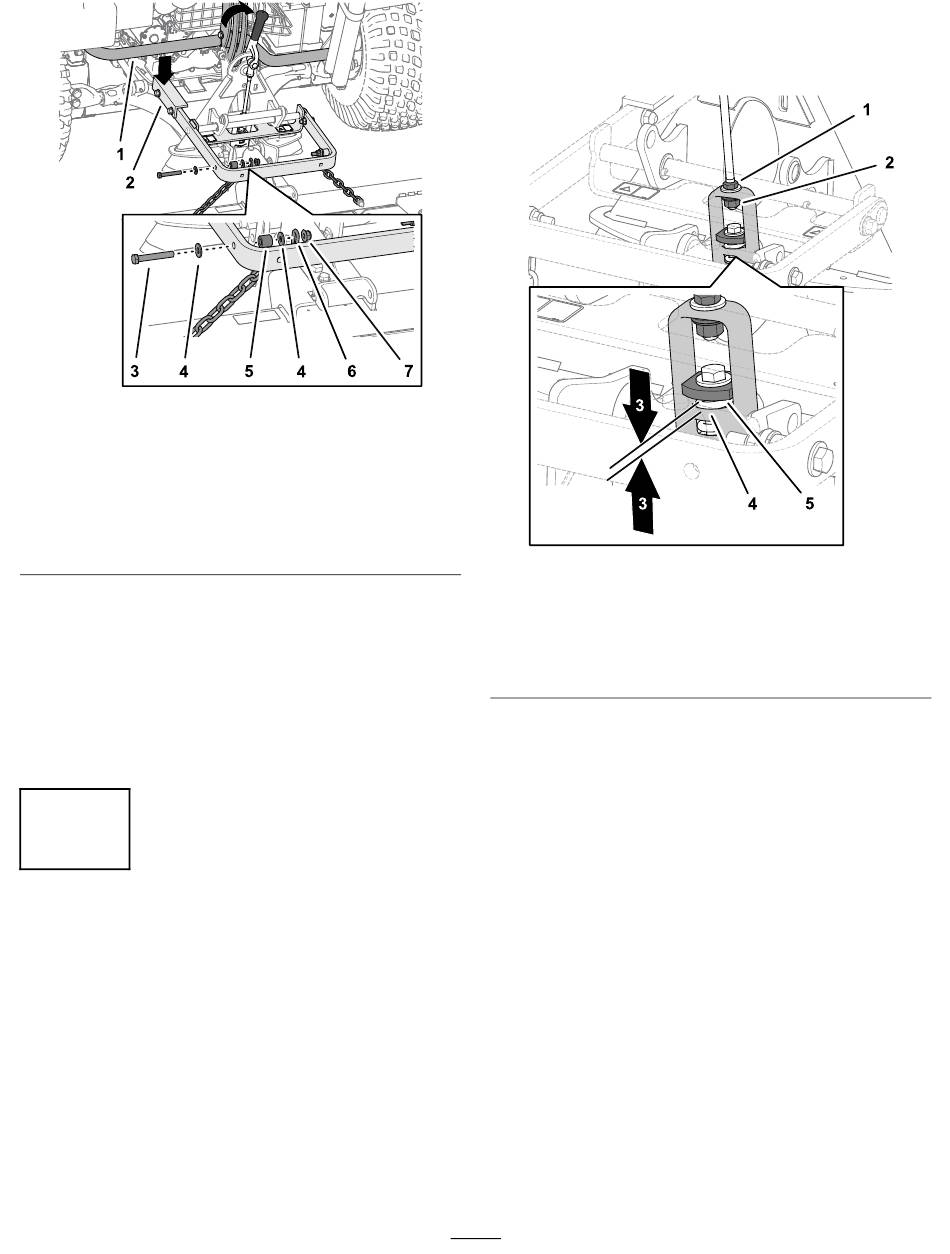

Figure 7
5. Entretoise
6. Chaîne
7. Contre-écrou (⅜")
Remarque:
s'il existe un espace de 1,5 à 2 mm entre la
grosse rondelle et l'épaulement de la chape de
levage
(Figure
g220791
1. Écrou de blocage
2. Écrou de réglage
3. 1,5 à 2 mm
3.
Si l'écartement n'est pas correct, desserrez
l'écrou de blocage et serrez ou desserrez l'écrou
de réglage sur l'ensemble biellette pour modifier
l'écartement
7
La biellette est réglée correctement
8).
Figure 8
4. Épaulement de chape de
levage
5. Grosse rondelle
(Figure
8).
g220790
