Samson 4708-53 Notice De Montage Et Mise En Service page 13

7
8
5
4
6
3
2
2.1
1.2
1.1
1.3
1
1 Corps
1.1 Siège
1.2 Clapet
1.3 Perçage de liaison
2 Assiette
2.1 Membrane
3 Couvercle
3.1 Orifice de purge
4 Douille de centrage
5 Capuchon
6 Ressort de réglage
7 Vis de consigne
8 Contre-écrou
11 Cartouche filtrante
11.1 Vis
11.2 Capuchon
11.3 Tablier
11.4 Générateur de torsion
12 Bouchon d'obturation
12.1 Joint
13 Cuve de rétention
13.1 Joint
16 Purge
20 Vis de fixation
21 Rondelle-ressort

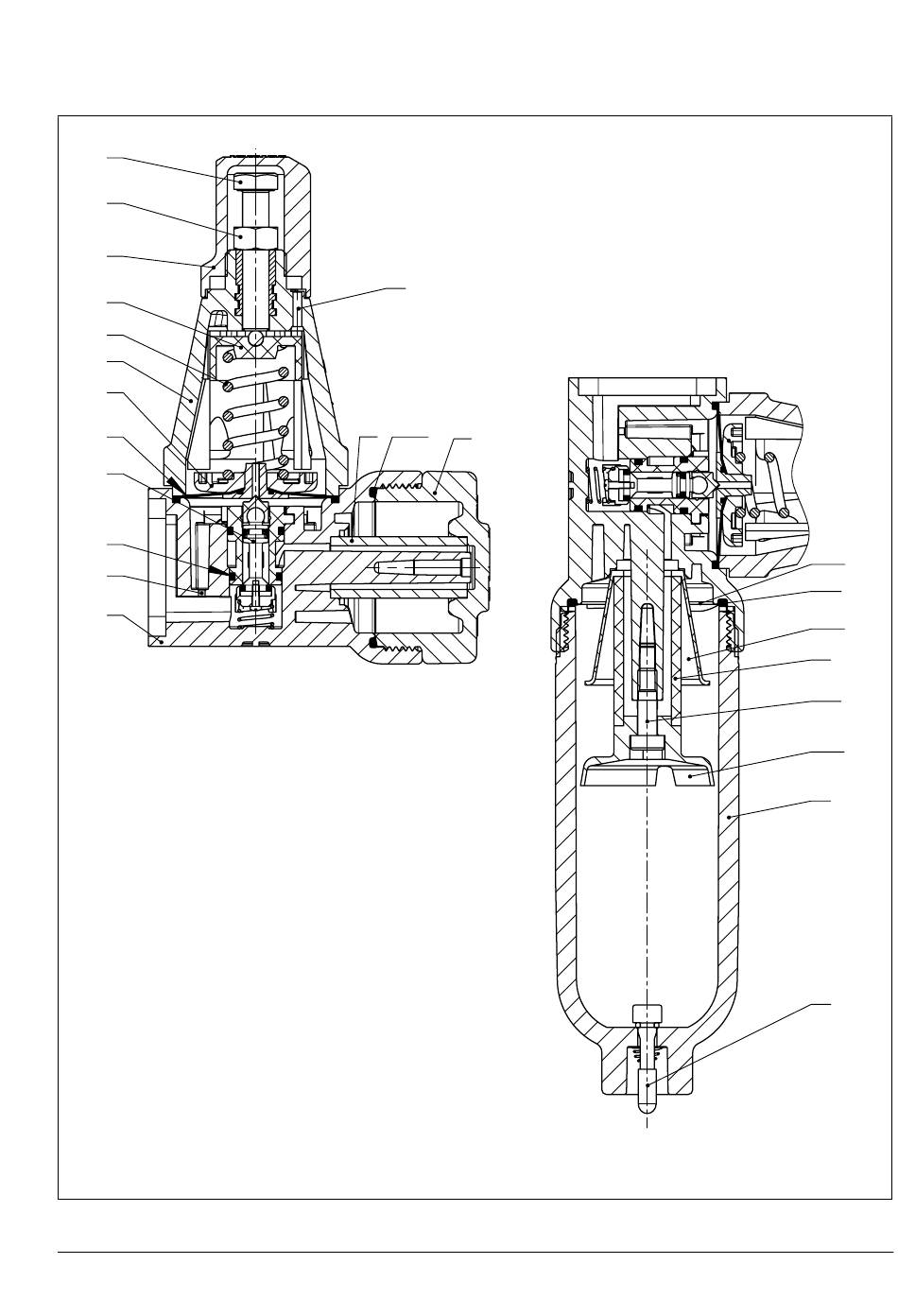

Fig. 2 : Vue en coupe
EB 8546 FR
3.1
11 12.1
12
Conception et fonctionnement
11.4
12.1
11.3
11
11.1
11.2
13
16
13
