INSTALLATION

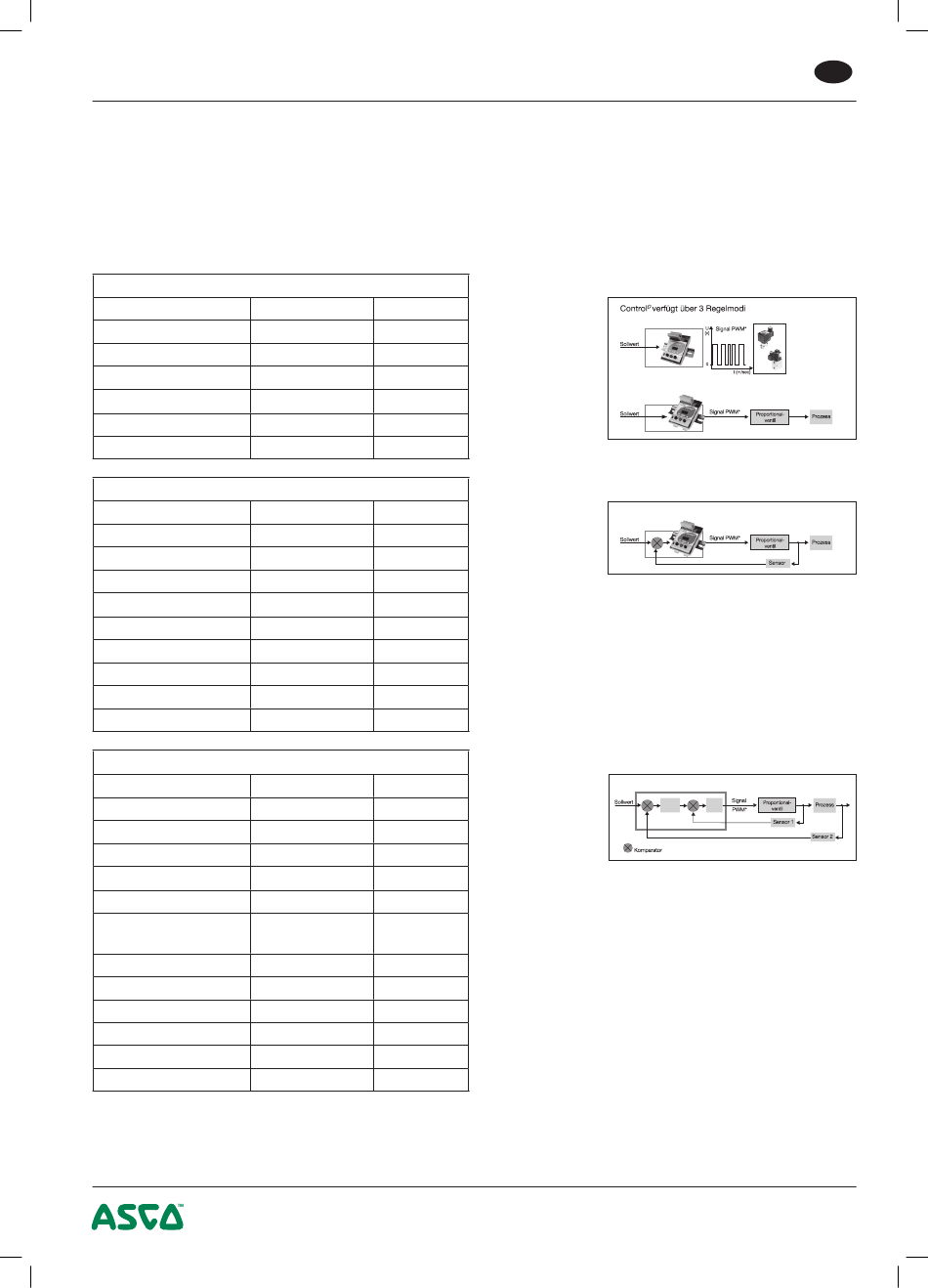

3. ANGABEN ZUR WERKSEINSTELLUNG
D
Das C wird standardmäßig als Stromregler konfiguriert ausgeliefert.
ontrol
Auf der beiliegenden CD-ROM sind je ein AscoDigiCom-Datei für die Konfiguration als Stromregler (Auslieferungszu-
stand), einfacher Prozessregler sowie als kaskadierter Prozessregler enthalten.
Für die mitgelieferten AscoDigiCom-Dateien gelten folgende Konfigurationen und Anschlussbelegungen:
Regelung im offenen Regelkreis
Versorgung +24V/+12V
Versorgung GND
PE
Sollwert 0 - 10 V
Sollwert GND
Magnet +
Magnet 0 V
Regelung im geschlossenen Regelkreis
Versorgung +24V oder +12V
Versorgung GND
PE
Sensorversorgung +24V oder +12V
Sensor-Eingang 0 - 10 V
Sensorversorgung GND
Sollwert 0 - 10 V
Sollwert GND
Ventilmagnet +
Ventilmagnet 0 V
Kaskadierte Regelung
Versorgung +24V oder +12V
Versorgung GND
PE
Sensorversorgung +24V oder +12V
Sensor-Eingang 1* 0 - 10 V
Sensorversorgung 1* GND
Sensorversorgung +24V oder +12V
(1-2)
Sensor-Eingang 2** 0 - 10 V
Sensorversorgung 2** GND
Sollwert 0 - 10 V
Sollwert GND
Ventilmagnet +
Ventilmagnet 0 V
* Sensor für Slavekreis (1)
** Sensor für Masterkreis (2)
Bei Rückfragen zur Konfiguration und Parametrierung wenden Sie sich bitte an unseren Product-Support
(eMail: product.support@emerson.com oder Tel. 07237-996-676).
Klemme 1
Klemme 2
Klemme 3
Klemme 11
Klemme 12
Klemme 15
Klemme 16
Klemme 1
Klemme 2
Klemme 3
Klemme 5
Klemme 6
Klemme 7
Klemme 11
Klemme 12
Klemme 15
Klemme 16
Klemme 1
Klemme 2
Klemme 3
Klemme 5
Klemme 6
Klemme 7
Klemme 8
Klemme 9
Klemme 10
Klemme 11
Klemme 12
Klemme 15
Klemme 16
Regelung im offenen Regelkreis
Regelung im geschlossenen Regelkreis
Regelung im offenen Regelkreis
Regelung im geschlossenen Regelkreis
Kaskadenregelung
Master Slave
Kaskadenregelung
*PWM: Pulsweitenmodulation
Master Slave
*PWM: Pulsweitenmodulation
Regelung im offenen Regelkreis
Regelung im geschlossenen Regelkreis
Kaskadenregelung
Master Slave
*PWM: Pulsweitenmodulation
