3.2. Branchement de la sonde
Le multi-paramètre PC 10 de Eutech Instruments utilise une sonde combinée pH /
conductivité / température spéciale. Le câble de la sonde est équipé d'un connecteur à encoche
à 6 broches pour permettre la connexion de la sonde sur le multi-paramètre.
REMARQUE : ne pas remplacer cette sonde par d'autres sondes ou électrodes. Pour
obtenir une sonde de rechange, se reporter au chapitre "Accessoires" en
page 23.
REMARQUE : conserver le connecteur propre et sec. Ne pas toucher le connecteur avec
des mains sales.
Pour connecter la sonde de pH / conductivité :
1. Aligner l'encoche et les 6 broches du connecteur de la sonde avec les trous dans le
connecteur en haut du multi-paramètre. Enfoncer et visser le manchon métallique pour
bloquer le connecteur de la sonde en position. Voir figure 4.
2. Pour retirer la sonde, dévisser le manchon métallique et soulever le connecteur de la
sonde. Retirer la sonde du multi-paramètre en la tenant par le manchon métallique.
ATTENTION : ne pas tirer sur le cordon de la sonde pour ne pas déconnecter les fils de
la sonde.

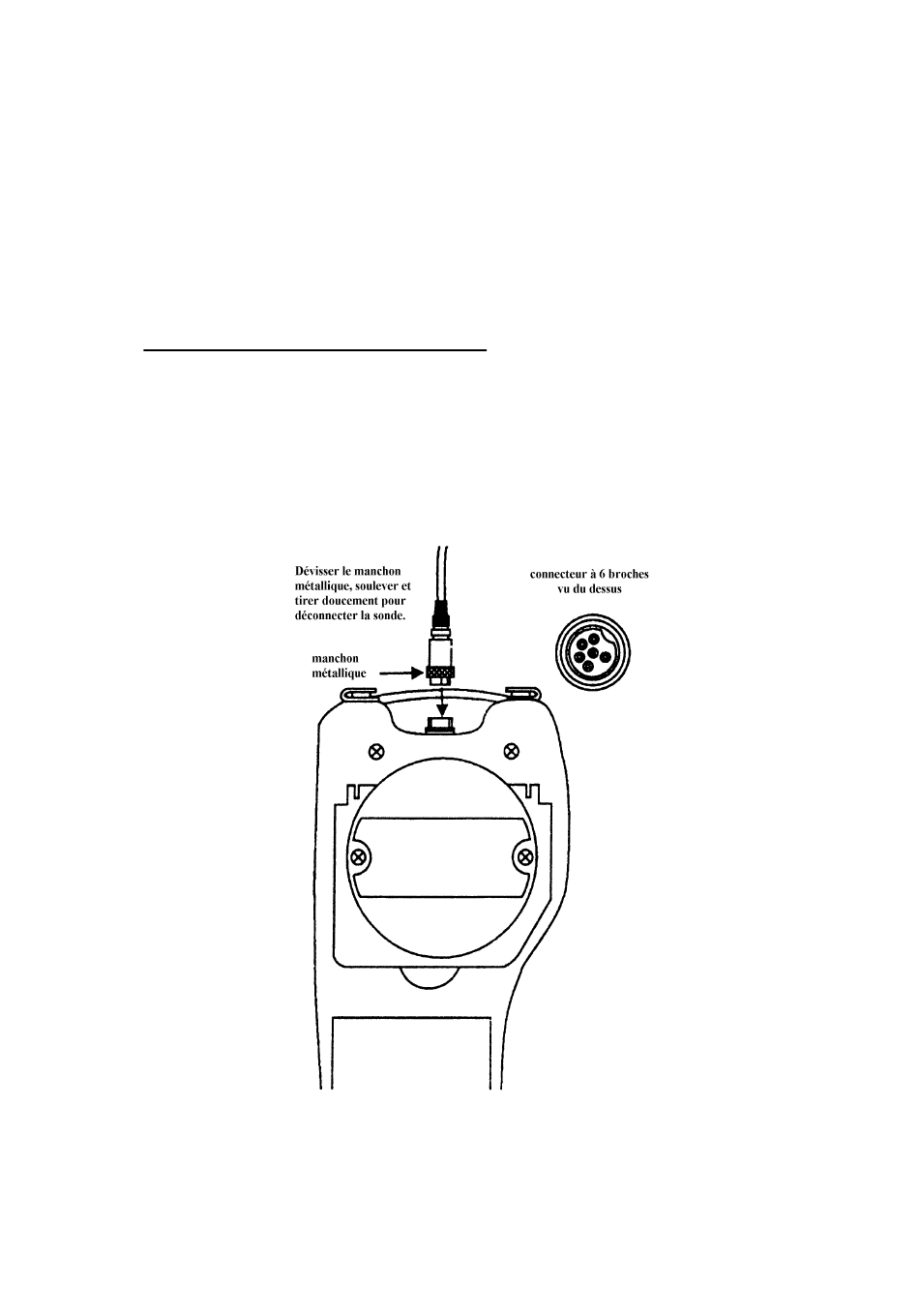

Figure 4 - Connexion de la sonde
7
