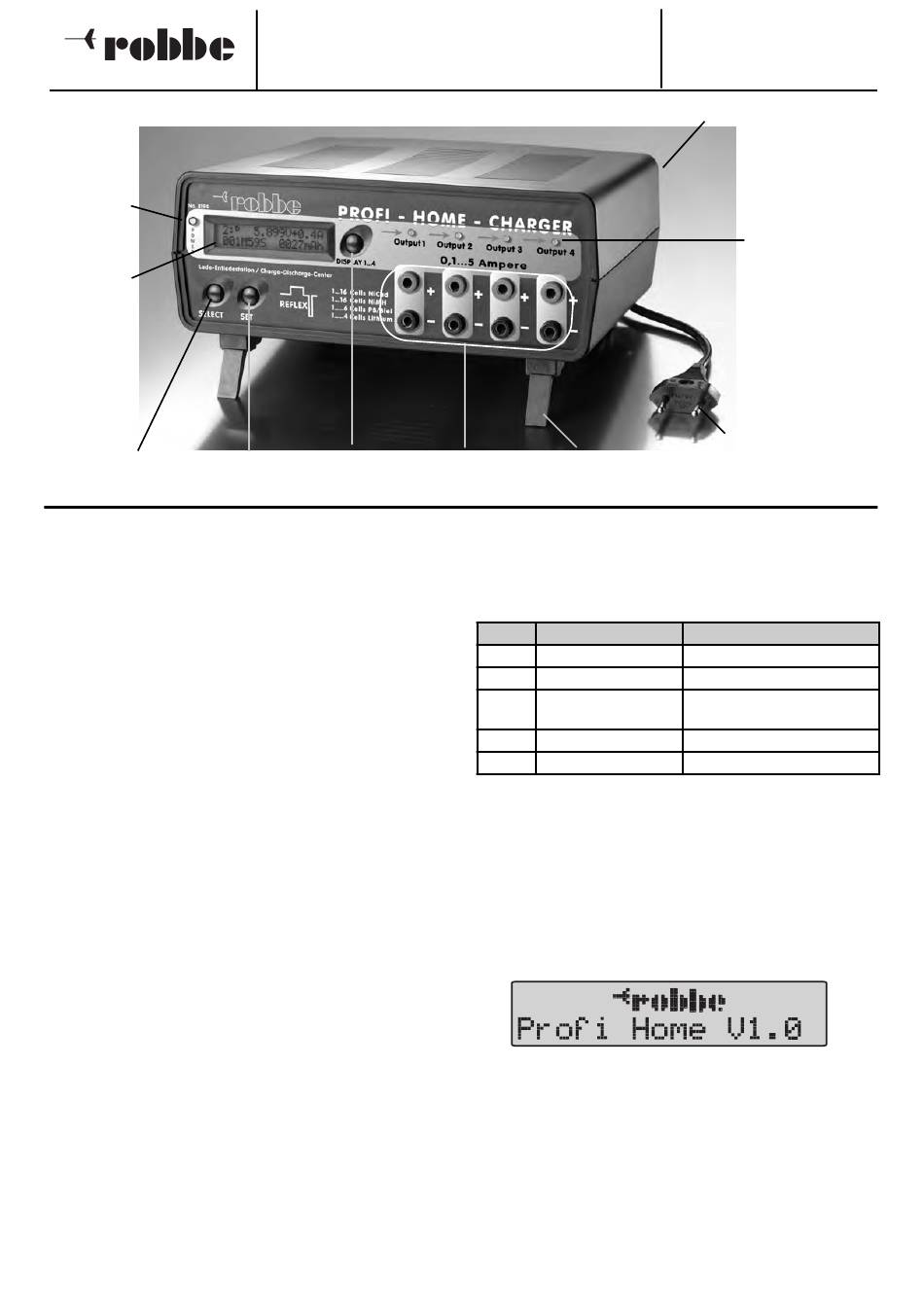

ÉLÉMENTS DE COMMANDE
LED MARCHE
(POWER ON
écran à cris-
taux liquides
éclairé
touche
de
touche
sélection
mise au point
3.1
FONCTION DES ÉLÉMENTS DE COMMANDE
LED PUISSANCE
• Est allumée lorsque le chargeur est en marche.
Touche ÉCRAN
• Une pression répétée sur cette touche permet de passer
sur l'écran de travail aux différentes sorties "sortie (Output)
1...4".
• De la sortie 4 on revient à la première sortie, les affichages
sont agencés en une boucle sans fin.
Touche SÉLECTION
• Cette touche permet de passer de l'écran de travail à l'é-
cran de mise au point permettant d'établir la programma-
tion du programme de charge de la sortie concernée.
• Lorsque la sortie a été sélectionnée, la touche SELECT per-
met également de déplacer le curseur sur les différents
points de menu de l'écran de mise au pont. Ces points de
menu sont également agencés en une boucle sans fin.
Touche DE MISE AU POINT
• Cette touche permet de modifier les valeurs apparaissant
sur l'écran de mise au point.
Les valeurs sont également agencées en une boucle sans
fin et augmentent à chaque pression d'une unité.
Lorsque la valeur maximale est atteinte, la boucle reprend à
la valeur la plus petite.
Toutes les touches disposent d'une fonction autorépétitive,
le maintien de la pression sur la touche constitue une
reprise de la pression.
SIGNAL SONORE INTÉGRÉ
• Le signal acoustique piézo interne valide chaque pression
sur une touche et signale la fin d'une charge ou d'une
décharge de même que la présence d'un dérangement.
Profi-Home-Charger
touche
sorties de charge
de
d'écran
de 1 à 4
cordon de connexion secteur et interrupteur secteur (à l'arrière)
pieds
rabattables
LED ( SORTIES (OUTPUT) 1...4)
• Charge sortie de charge (Output 1...4) dispose d'une LED
d'état qui signale de manière visible l'état de la sortie con-
cernée.
Explication de LED d'affichage d'état
LED
Affichage
rouge
allumée en continu
rouge
clignotante
rouge
clignot. + signal acou.
verte
allumée en continu
verte
clignotante
4.
MISE EN SERVICE DE LA STATION DE CHARGE
Raccorder le cordon secteur sur la face arrière du chargeur
Profi-Home et le planter dans une prise de courant 230 V/50-
60Hz.
Mettre ensuite l'appareil en marche avec l'interrupteur à l'arri-
ère.
4.1 AFFICHAGE APRÈS LA MISE SOUS TENSION
La LED bleue 'POWER' et un bref signal acoustique indiquent
l'état de marche et sur l'écran éclairé apparaît :
outre le nom de la société et le nom de l'appareil, la version du
logiciel. Comme sur tous les appareils pilotés par micro-ordi-
nateur, pendant un court moment intervient un auto-test. Lors-
qu'un accu est raccordé, le chargeur demeure sur cet affi-
chage.
Deux types de navigation sont dès lors possibles :
1. Sans modifier la langue, passer directement à l'écran de
travail -> en actionnant la touche DISPLAY.
2. Sélectionner la langue dans laquelle les messages de dér-
angement doivent être affichés, à ce propos :
• actionner la touche 'SELECT' la langue sélectionnée appa-
raît.
32
réf. 8194
4 LED de sortie
pour l'affichage
de
l'état
charge
Cordon de connexion
enfichable secteur
Signification
procédure de charge en cours
chargeur en ordre de marche
dérangement,
procédure non correcte
procédure de décharge en cours
procédure terminée
de
