Alarmes/messages de diagnostic
5.1
Affichages d'état et de défaut
Afficheurs à LED

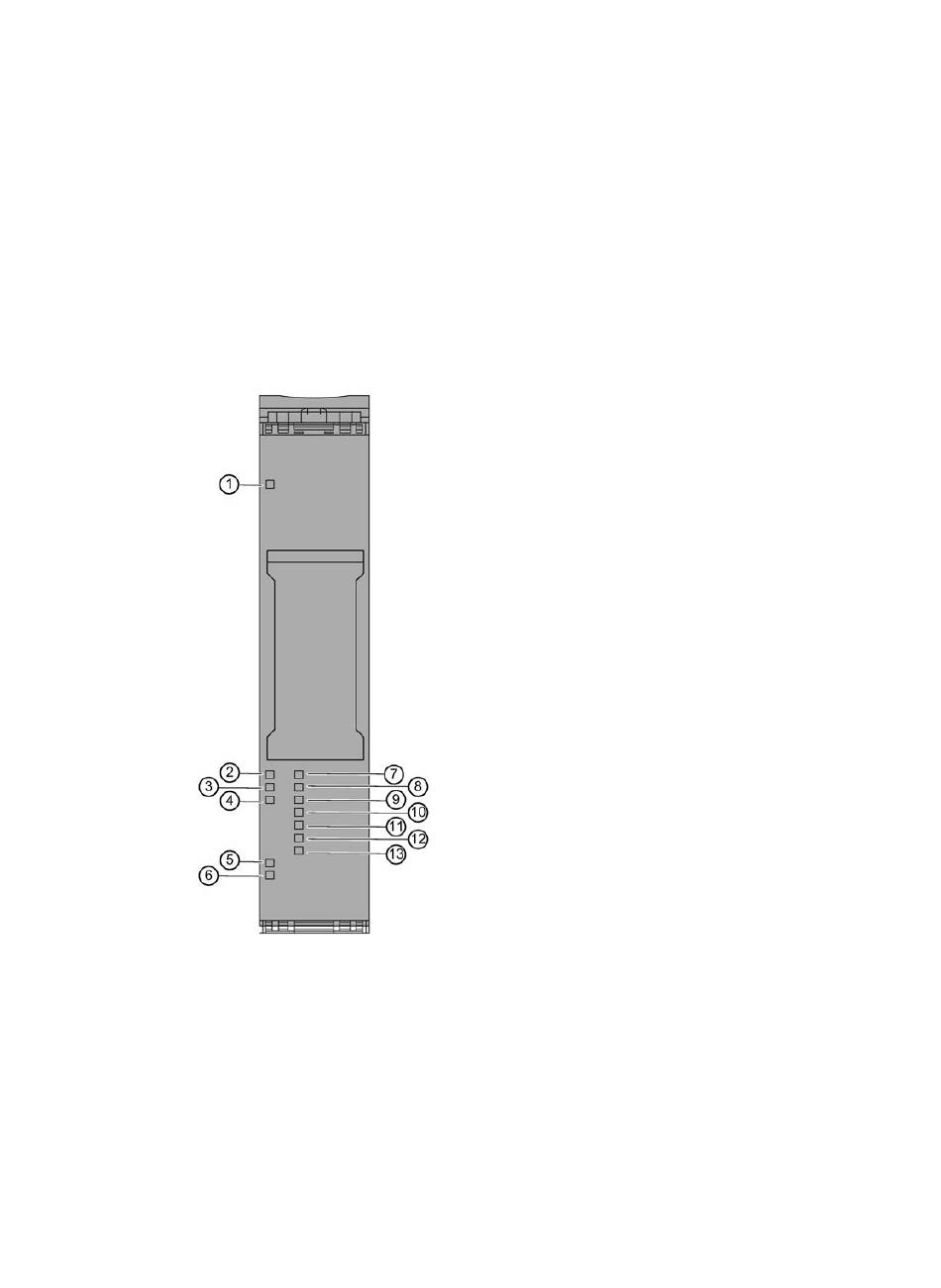

La figure suivante montre les afficheurs à LED (affichages d'état et de défaut) du
TM Count 1x24V.
①
②
③
④
⑤
⑥
⑦
Figure 5-1
Module technologique TM Count 1x24V (6ES7138‑6AA00‑0BA0)
Manuel, 02/2017, A5E33002340-AB
DIAG (verte/rouge)
État de A (verte)
État de B (verte)
État de N (verte)
24VDC (verte)
PWR (verte)
État de DI0 (verte)
Afficheurs à LED du TM Count 1x24V
⑧
État de DI1 (verte)
③
État de DI2 (verte)
③
État de DQ0 (verte)
③
État de DQ1 (verte)
③
État de UP (verte)
③
État de DN (verte)
