4.3.4
Micro-interrupteur S2 pour la polarisation (RS-485 hôte/extension)
Par le biais du micro-interrupteur S2, il est possible de précharger l'interface hôte RS-485
(2.1/2.2) ou l'interface d'extension RS-485 (2.3/2.4) en cas de besoin. Ceci permet d'améliorer
considérablement la sécurité de communication.
Micro-interrupteur S2: Polarisation RS-485
1
2
OFF
OFF
ON
ON
OFF
OFF
ON
ON
Tableau 2 : Réglages du micro-interrupteur S2
Une polarisation ne doit être effectuée qu'en un seul endroit dans un réseau RS-485.
C'est pourquoi il faut laisser les micro-interrupteurs dans la position OFF si un autre
appareil assure déjà la polarisation.
+5 V
820 Ω
ON/OFF
A(+)
RS-485
B(-)
ON/OFF
820 Ω
GND

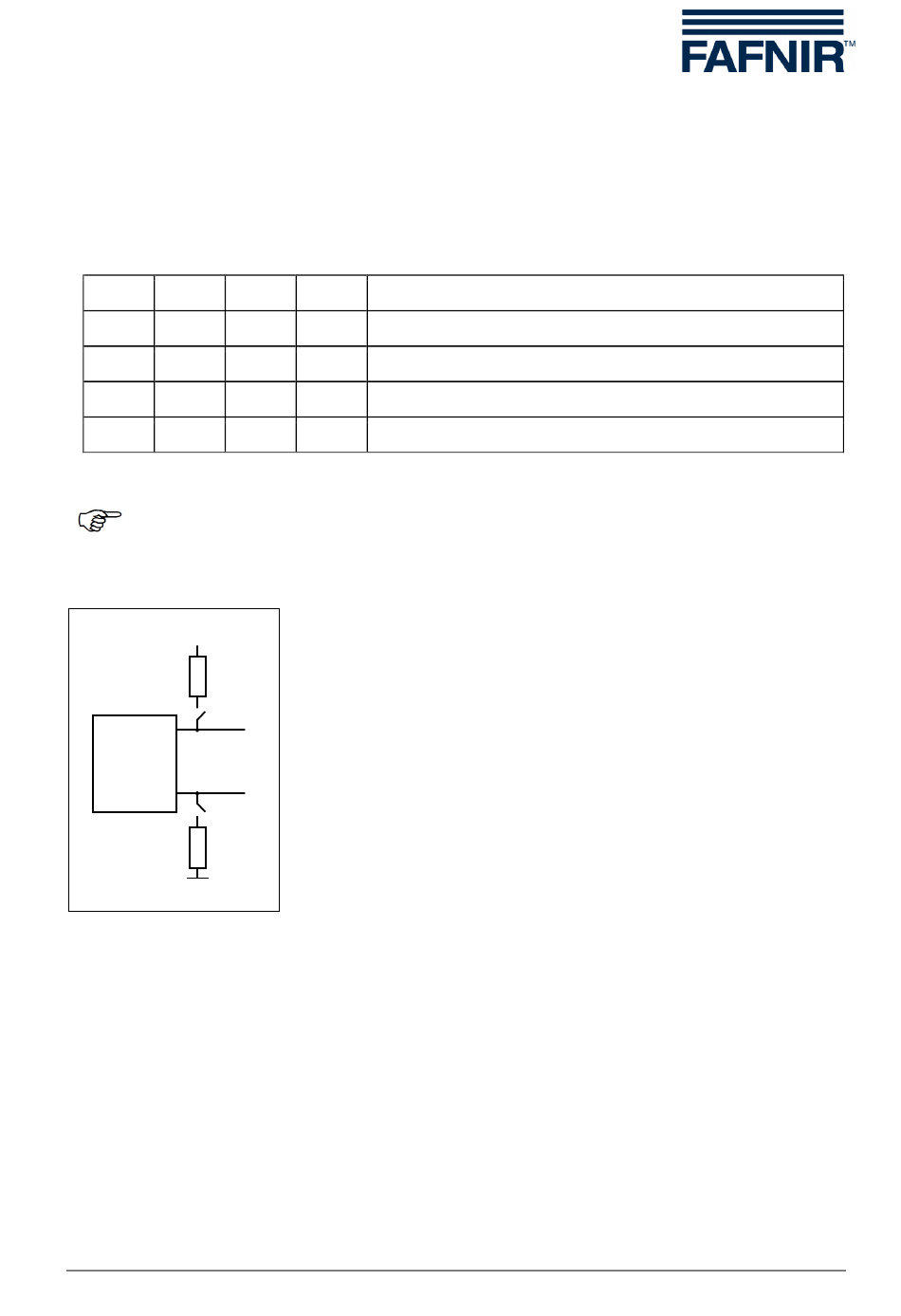

Figure 6 : Micro-interrupteur S2

4.4

Raccordement de la tension d'alimentation

L'alimentation (raccordement électrique) doit être assurée par une installation fixe (pas de con-
necteurs) et passer par le passage de câbles en bas à droite.
Raccordez la tension d'alimentation aux bornes prévues à cet effet (voir Figure 1).
Installation
3
4
Fonction
OFF
OFF
Polarisation OFF (réglage usine)
OFF
OFF
Précharge hôte
ON
ON
Précharge extension
ON
ON
Précharge hôte et extension
Page 12/28
