Préparations avant utilisation

Instructions initiales

■ Sortez l'appareil, le cordon d'alimentation et l'étui de l'emballage.
■ Attachez l'étui pour les conducteurs de test au couvercle.
■ Ouvrez le couvercle et familiarisez-vous avec la disposition et la position de l'entrée d'alimentation IEC
60320 sur le côté gauche de l'appareil. Un port USB isolé se trouve sur le côté droit de l'appareil.
■ Déballez les conducteurs et mettez-les dans leur étui.
■ Lisez le mode d'emploi, en particulier les avertissements.
■ Une référence rapide se trouve dans le couvercle de l'appareil.
■ Conservez l'emballage d'origine pour le réutiliser en cas de besoin.

Cordon d'alimentation et charge de la batterie

■ Si le cordon d'alimentation fourni ne convient pas à la ligne sous tension ou à la prise secteur, n'utilisez
pas d'adaptateur. Utilisez toujours un cordon d'alimentation équipé de la prise correcte. La connexion de
terre n'est pas utilisée car l'appareil est protégé par une double isolation.
■ Si vous utilisez une prise comportant un fusible, assurez-vous que le calibre de ce dernier est de 3A.
■ Tension d'alimentation : 90 à 265 V CA rms, 50/60 Hz.
■ Un voyant vert s'allume pour indiquer la présence d'une tension d'alimentation.
■ La batterie se charge tant que l'alimentation est présente, sauf quand un test est en cours.
■ Pour optimiser la durée de vie de la batterie, rechargez-la après chaque utilisation. La durée de charge
complète est de 2 ½ heures, mais il est conseillé de charger la batterie pendant trois heures lors de la
première mise en service.
■ La batterie doit être chargée à une température ambiante de 0 ºC à 40 ºC. Si une température hors de
cette plage est détectée par la batterie, l'icône de la batterie clignote
Connexions du cordon d'alimentation
Connexion GB/International
Terre Jaune/vert
Neutre Bleu
Phase Marron
Vérification du fonctionnement
La simple mise en marche de l'appareil déclenche un processus de démarrage et l'écran s'allume. Si une erreur
est détectée, 'Err' suivi d'un code d'erreur s'affiche.
Étalonnage
Les appareils MIT515, MIT525, MIT1025 et MIT1525 sont accompagnés d'un certificat d'étalonnage
automatiquement généré par la procédure de contrôle final de Megger.
Des certificats d'étalonnage UKAS peuvent être fournis par Megger mais ce service est facturé
USA
Vert
Blanc
Noir

Stockage

Les appareils doivent être stockés dans des locaux conformes aux limites de température et d'humidité
spécifiées dans le présent document. Si un dispositif de charge est intégré dans le local de stockage, celui-ci
doit être bien ventilé.

Instructions d'exploitation

Fonctionnement général

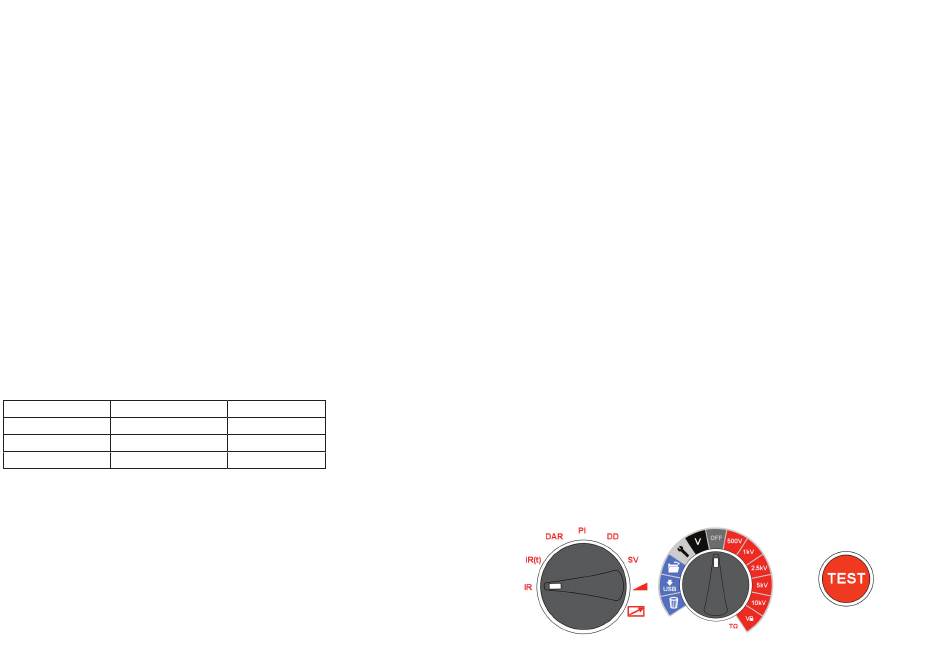

Les testeurs de résistance d'isolation (IRT) MIT515, MIT525, MIT1025 et MIT1525 sont principalement
contrôlés par deux commutateurs rotatifs et un bouton TEST utilisé pour lancer et arrêter un test (voir la
section "Commandes et indicateurs"). Le commutateur rotatif central comporte une position 'OFF' ('ÉTEINT') ;
pour allumer l'appareil, il suffit de tourner le commutateur dans le sens horaire ou antihoraire à partir de cette
position. Différentes tensions de test jusqu'à 5 kV (MIT515/MIT525), 10 kV (MIT1025) et 15 kV (MIT1525)
sont disponibles pour les tests de résistance d'isolation, de même qu'une tension réglable et verrouillable par
l'utilisateur, de 100 V à 5000 V, 10000 V ou 15000 V selon le modèle. La tension de test 'verrouillable' se règle
dans les Paramètres.
Cette fonction est indiquée par le symbole d'une clé et permet de régler la tension verrouillable, l'alarme
de faible résistance, la température, la date et l'heure. La section bleu clair du commutateur rotatif
correspond aux fonctions de mémoire : ouvrir les enregistrements, téléchargement via USB et suppression
d'enregistrements. Un bouton dédié d'enregistrement est fourni sur les modèles MIT525, MIT1025 et MIT1525
et tous les modèles disposent d'un bouton pour le rétro-éclairage.
Un second commutateur rotatif contrôle le mode de test d'isolation et permet d'effectuer les tests suivants :
■ Tous les modèles disposent des tests de résistance d'isolation de base (IR) et chronométrés (IR(t)), de taux
d'absorption diélectrique (DAR) et d'indice de polarisation (PI).
■ Les modèles MIT525, MIT1025 et MIT1525 disposent de tests supplémentaires : décharge diélectrique
(DD), tension étagée (SV) et test à charge progressive.
uatre boutons fléchés et un bouton OK sont utilisés pour les fonctions de configuration et de mémoire. Les
flèches haut et bas permettent aussi de modifier la tension en cours de test. Avant le début d'un test IR ou IR
(t), si la flèche gauche est maintenue enfoncée et qu'une tension de test est sélectionnée sur le commutateur
rotatif central, le mode de combustion s'active. Le mode de combustion est désactivé si la tension de test ou le
mode sont modifiés, ou si vous appuyez sur la flèche droite/panne.
