Bornes

Il y a trois bornes de test marquées +, - et GUARD (PROTECTION). Ces bornes sont conçues pour ne recevoir
que des conducteurs de test Megger d'origine. Des caches sur les bornes empêchent toute pénétration
accidentelle de saleté ou de tout autre objet. Les prises des conducteurs de test se verrouillent avec les caches
et sont déverrouillés en les tournant d'un quart de tour.
La borne GUARD n'est utilisée que dans les cas où les courants de fuite superficiels doivent être éliminés,
comme expliqué ci-dessous. La plupart des mesures n'utilisent que les bornes + et -. Le générateur interne de
tension de l'appareil alimente la borne + par rapport à la borne -, le courant étant mesuré à la borne -.
Borne GUARD (PROTECTION), conducteurs blindés
Pour les tests d'isolation de base et lorsqu'il y a peu de possibilité de fuite de surface affectant la mesure, il
est inutile d'utiliser le la borne de protection, c'est-à-dire si l'isolant est propre et qu'il y a peu de chances de
rencontrer des chemins de courant défavorables.
Cependant, par exemple dans les tests de câbles, il peut y avoir des chemins de fuite superficiels à travers
l'isolant entre le câble nu et la gaine externe en raison de la présence d'humidité ou de saleté. Quand il est
nécessaire d'éliminer les effets de ces fuites, en particulier pour des tests sous hautes tensions, un fil nu peut
être fermement attaché autour de l'isolant et relié à la borne de protection 'G' à l'aide du troisième fil de test.
La borne de protection est au même potentiel que la borne négative. Comme la résistance de fuite est
effectivement en parallèle avec la résistance à mesurer, l'utilisation de la protection détourne le courant qui
s'écoule de la fuite superficielle du circuit de mesure. De ce fait, l'appareil mesure la fuite de l'isolant et ignore
la fuite à travers sa surface.
L'écran affiche un avertissement et le symbole de fusible de borne si le fusible interne de la borne de
protection a sauté. L'appareil devra alors être éteint pour supprimer le message avant de pouvoir procéder à
d'autres tests. Le fusible devra être changé par un réparateur agréé. En attendant, l'appareil pourra toujours
être utilisé si la borne de protection n'est pas nécessaire. Voir les notes ci-dessus au sujet des mesures au-
dessus de 100 GΩ.

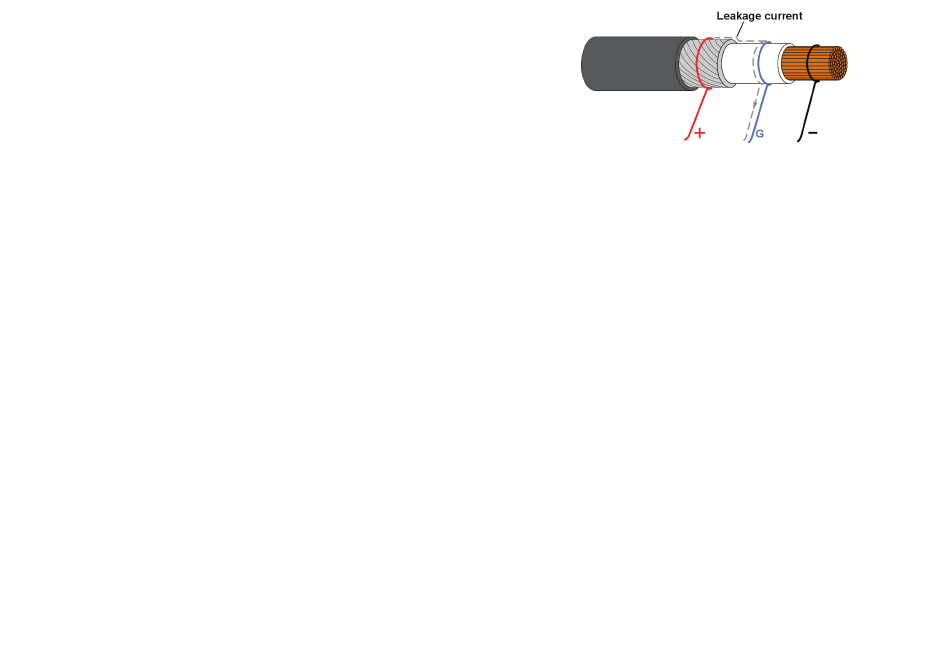

Ce schéma montre l'utilisation de la borne GUARD pour empêcher les fuites superficielles sur l'isolant d'un
câble d'affecter la mesure d'une résistance élevée.
Des conducteurs de test blindés sont disponibles pour toute la gamme des testeurs d'isolation. Ils sont utiles
dans les commutations haute tension (HT) où les courants induits sont un problème. Le blindage est relié à la
borne GUARD et évite les courants induits dans le fil.
