1.

INTRODUCTION

1.1.

A L'ATTENTION DU LECTEUR

Merci de votre achat. Les produits Kemppi, lorsqu'ils sont correctement montés et utilisés, sont
des appareils de soudage fiables et durables, qui augmenteront la productivité de votre fabrica-
tion avec de faibles coûts d'entretien.
Les instructions suivantes ont pour objet de vous apporter une vue d'ensemble sur l'équipement
et son utilisation. Celles-ci contiennent également des informations sur l'entretien de l'appareil
ainsi que les caractéristiques techniques. Veuillez lire les instructions avant d'utiliser la machine
ou de faire l'entretien pour la première fois. Des informations supplémentaires sur les produits
Kemppi et leur utilisation peuvent être obtenues chez Kemppi ou auprès d'un revendeur Kemppi.
Kemppi se réserve le droit de modifier le contenu des caractéristiques techniques figurant dans
ces instructions.
Dans ce document, en cas de danger ou de blessure, le symbole suivant est utilisé:
Veuillez lire attentivement ces recommandations et suivre scrupuleusement les instructions.
Veuillez également prendre connaissance des instructions de sécurité relatives au fonctionne-
ment et les respecter lors de l'installation, pendant le fonctionnement et l'entretien de la
machine.
1.2.

PRESENTATION DU PRODUIT

Le Protig 410 est un coffret TIG haute fréquence conçu pour répondre aux demandes des uti-
lisateurs professionnels. La commande du coffret s'effectue par microprocesseurs et la haute
fréquence est fournie à l'aide de thyristors.
Ce manuel d'utilisation concerne le coffret Protig 410, l'assemblage et l'installation de
l'équipement TIG, ainsi que les panneaux de fonctions. De plus, ces instructions concernent
l'assemblage de l'équipement MIG/TIG/MMA, les câbles et les fonctions principales.

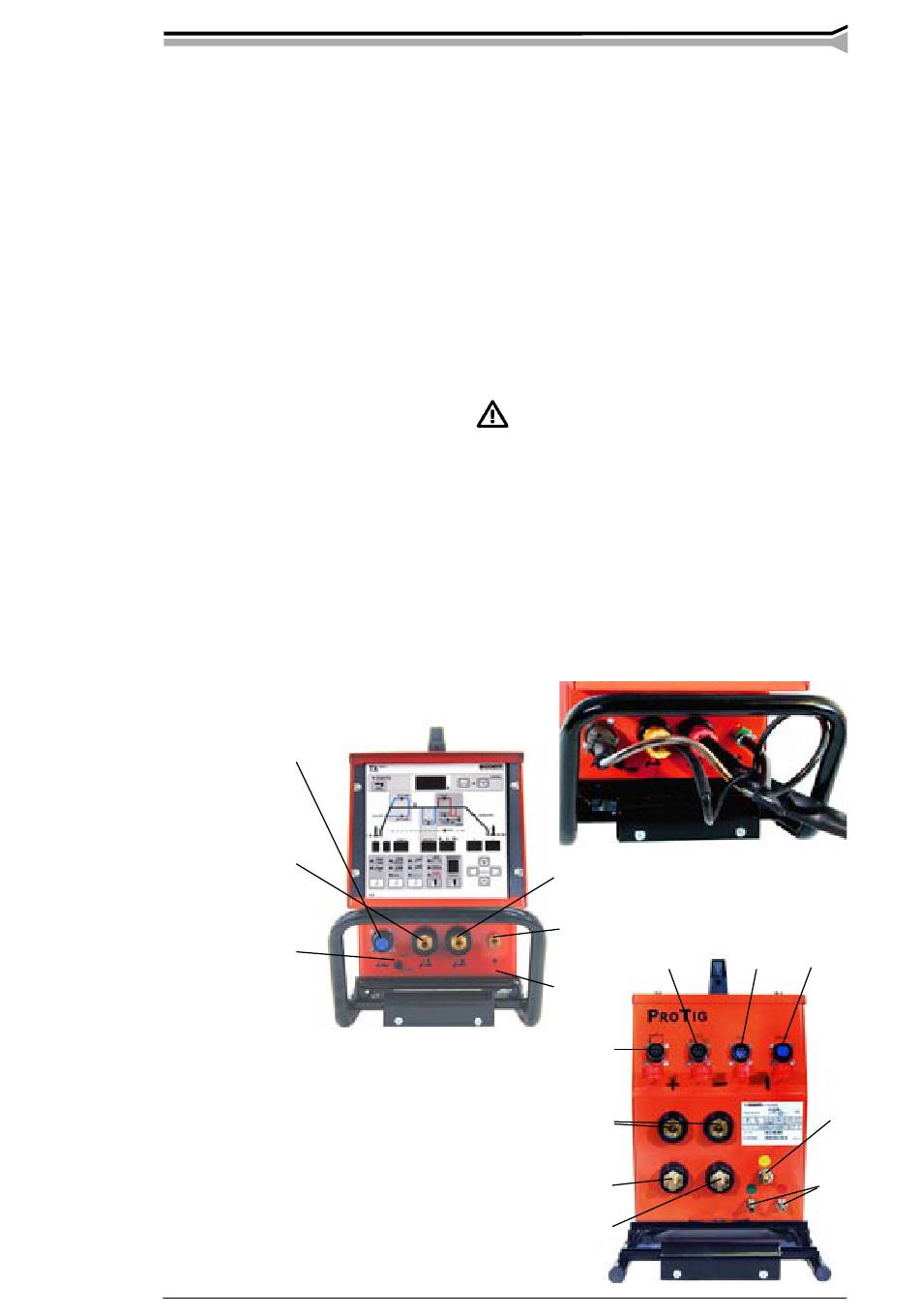

1.2.1. Commandes et connecteurs

Connecteur Start
de torche
Torche TIG
à refroidissement
naturel
Sélecteur torche
á refroidissement
par liquide/
naturel
X11 Connecteur câble de puissance
X12 Connecteur câble de puissance
X13 Connecteur câble de masse
X14 Raccord torche
X15 Connecteur câble de commande
X16 Connecteur câble de commande
X17 Connecteur câble de commande
X18 Connecteur amorçage
© KEMPPI OY
Torche TIG à refroidissement par
liquide
Connecteur liquide de
refroidissement à la torche
X14
Entrée
X17
Entrée
X13
Source Pro
Procool
X12
Commande à distance
X11
Commande à distance
X18
X15
X16
Gaz de
protection
Liquide de
refroidisse-
ment
PROTIG 410 / 0537 – 3
