Raccordement
5.1 Connecteurs
TS Adapter IE Modem

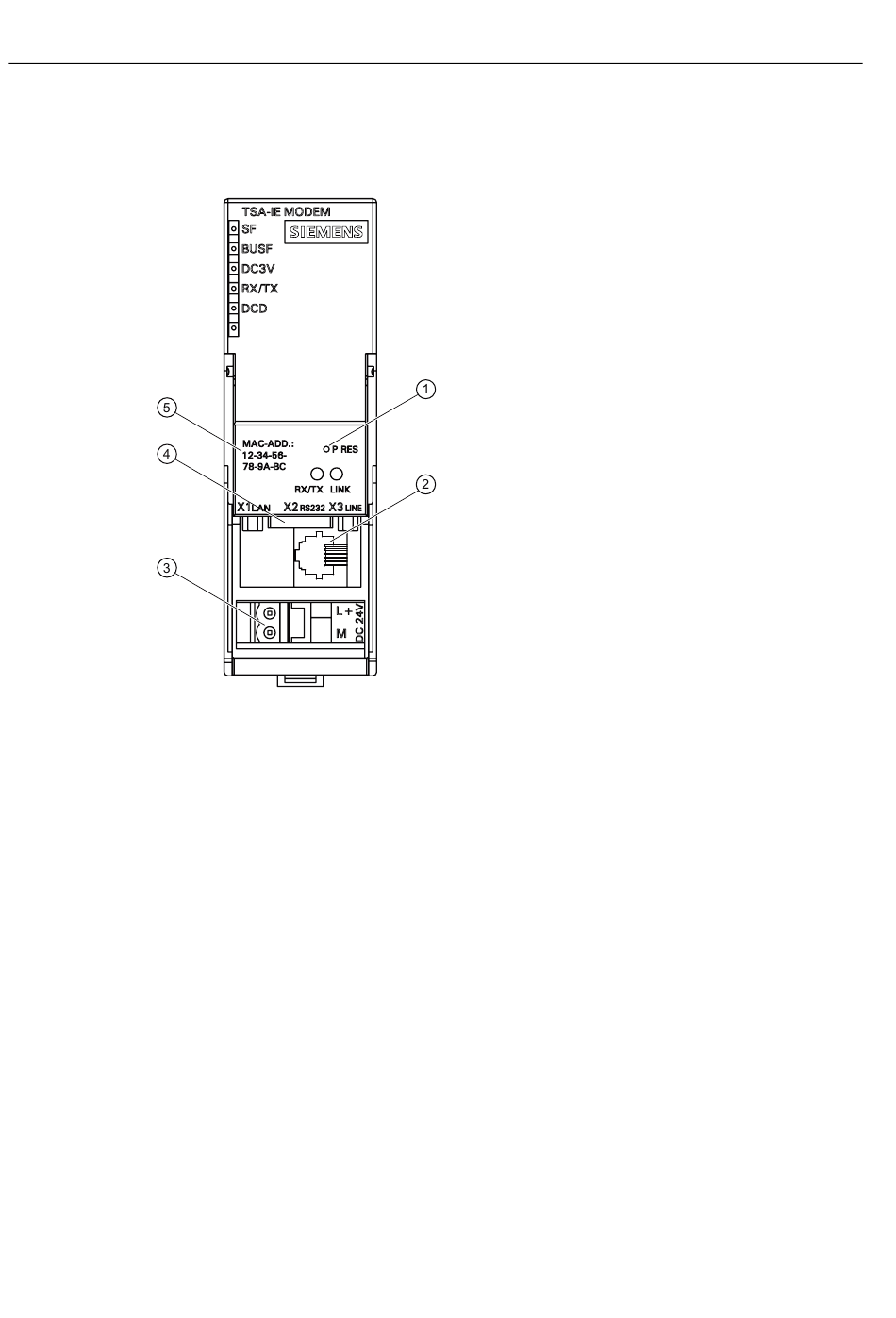

La figure suivante représente la vue de face de l'adaptateur TS Adapter IE.
Figure 5-2
①
②
③
④
⑤
24
TS Adapter IE Modem, vue de face
Bouton P RES pour la réinitialisation du paramétrage
Interface avec modem analogique RJ11
Connecteur d'alimentation
Interface série RS232
Adresse MAC individuelle
