3.8.6 Connexion des entrées
La typologie des entrées est déterminée par le mode avec lequel elles sont connectées au détecteur ; leur spécialisation (par exemple,
intrusion, cambriolage, panique, incendie, etc.) est, par contre, définie par la programmation.
Sur la base du type de connexion, les entrées se divisent de la manière suivante :
NF (normalement fermée) : au repos, le circuit électrique connecté à l'entrée doit être fermé vers le positif.
À équilibrage simple : au repos, le circuit électrique connecté à l'entrée doit être fermé vers le positif à travers une résistance de
15 KΩ tolérance 1 %.
À équilibrage double : au repos, le circuit électrique connecté à l'entrée doit être fermé à travers 2 résistances de 15 KΩ tolérance
1 %.
NO (normalement ouverte) : au repos, le circuit électrique connecté à l'entrée doit être ouvert (il se ferme vers le positif lorsqu'il est
en alarme).
Inertielle / volet roulant : cette typologie d'entrée est utilisée pour connecter des détecteurs qui déclenchent des signaux rapides
(inertiels, volet roulant, sismiques,...). Dans ce cas, la modalité de connexion est fixe, de type NF. Utiliser les détecteurs inertiels
Elkron VSD3 et MMZ01 ou les détecteurs store Elkron MF01 et MF02.
Attention : chaque détecteur doit être alimenté par le dispositif qui le contrôle (centrale, extension, clavier ou lecteur). Les
résistances d'équilibrage doivent être connectées au positif de l'alimentation de ce même dispositif. Les connexions avec des
alimentations différentes peuvent provoquer de fausses alarmes.
Si cela n'était pas possible pour des problèmes de câblage, utiliser les entrées de type NF ou NO.
Pour toutes les entrées, la typologie est spécifiée durant la programmation.
Par conséquent, il est possible de réaliser une installation incluant des entrées de typologies différentes.
(1) Détecteur ; (2) Sirènes ou autres contacts auxiliaires

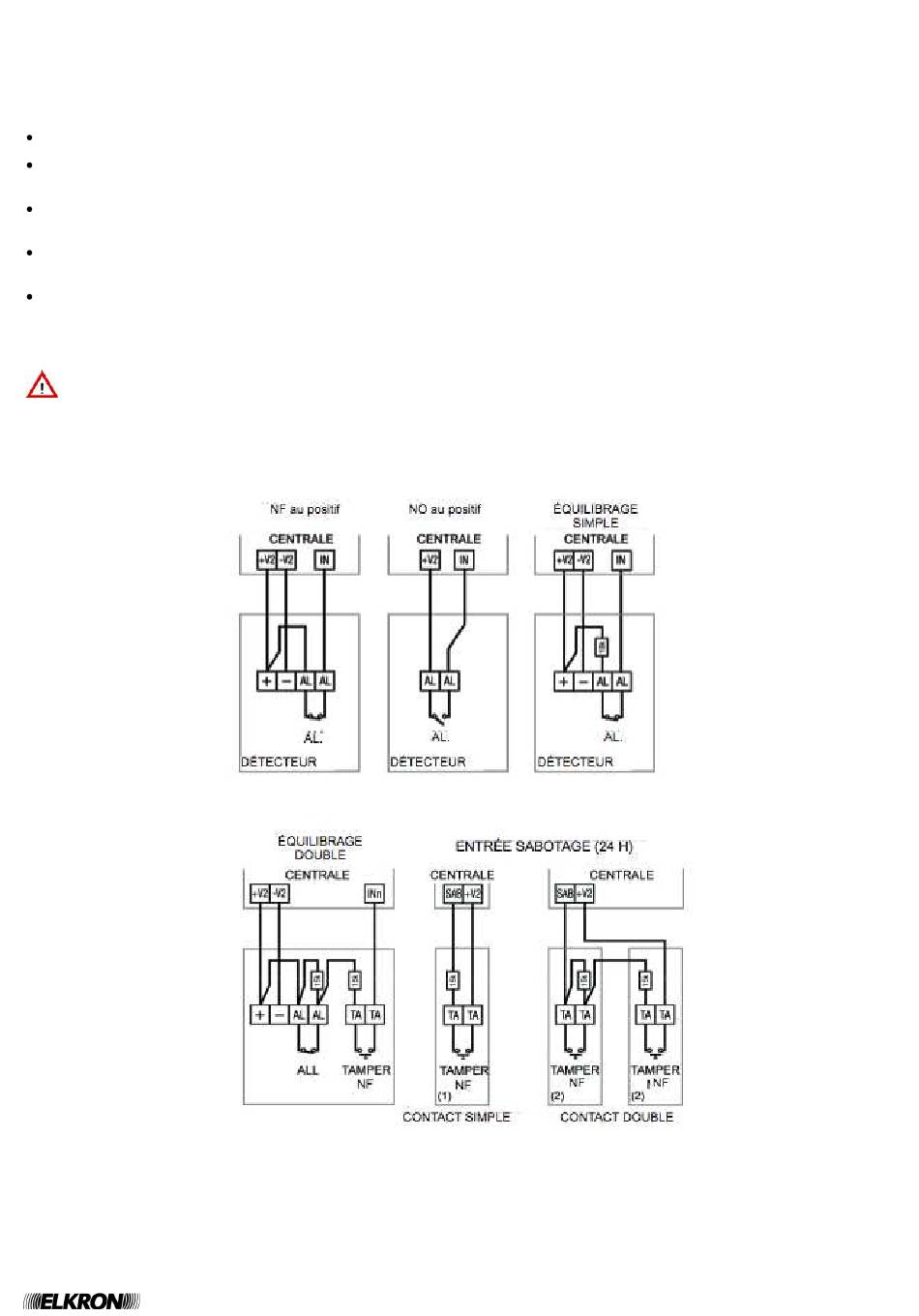

Figure 37 - Connexions des entrées
Installation MP508
39
