Pour détacher l'auvent :
1.
Décrochez les côtés de l'auvent du guidon en séparant
les fermetures à boucles et crochets (1) (Fig. 1).
2.
Remontez le panneau arrière de l'auvent et décrochez-le
de l'ouverture entre le guidon et le support du guidon (2).
3.
Retirez l'auvent du tube de support arrière en détachant
les fermetures à boucles et crochets.
4.
Retirez la vis, la plaque de maintien et la sangle
de l'auvent du guidon (Fig. 2).
5.
Retirez le tube d'auvent arrière (tube court) en
appuyant sur la languette de la plaque de
maintien (1) et en faisant glisser le tube d'auvent
arrière vers le haut (2) (Fig. 3).
6.
Répétez l'étape 5 de l'autre côté de la poussette.
7.
Retirez le tube d'auvent principal (tube long) en
appuyant sur la languette de la plaque de maintien
(1) et en faisant glisser le tube d'auvent principal
vers le haut (2) (Fig. 3).
8.
Répétez l'étape 7 de l'autre côté de la poussette.
Assemblage Du Porte-Gobelets.
Appuyez sur le porte-gobelet (J) pour le
fixer en place. La fente de la clé pour le
porte-gobelets bouton sur le côté de la
poignée de la poussette.
Voir la figure 1.
• Gaggle ® Utiliser uniquement four
nis ou accessoires pour cette
approuvée poussette.

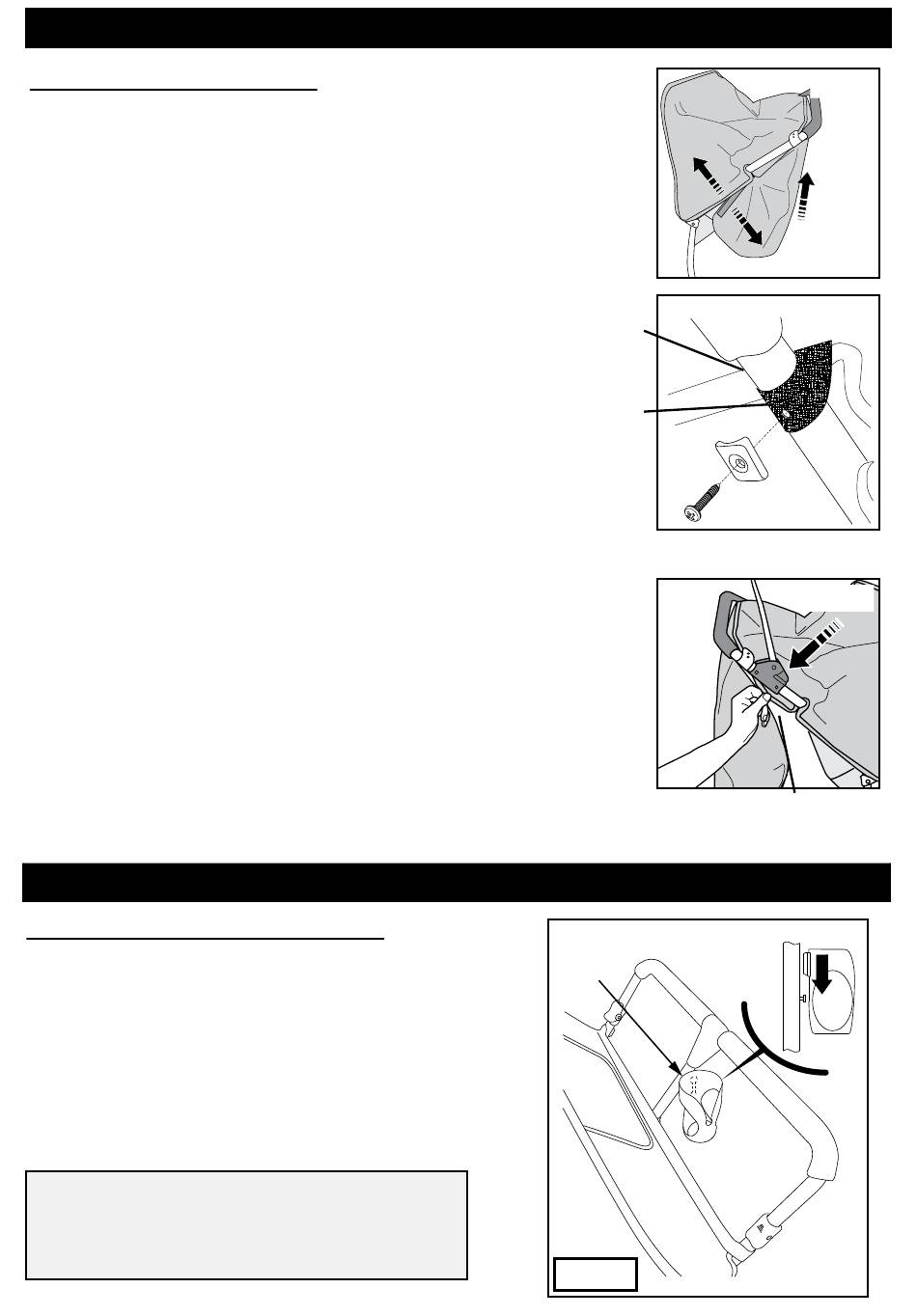

ÉTAPE 6 : Démontage de l'auvent
Assemblage Du Porte-Gobelets.
Guidon de
poussette
Sangle
d'auvent
J
Fig. 1
38
Fig. 1
2
1
1
Fig. 2
Fig. 3
2
1
Languette de la
plaque de maintien
AB20049_G19
