Transport
Utilisez la mallette d'outils incluse dans la livraison pour protéger la soudeuse automatique
à air chaud VARIMAT V2 lors du transport. La mallette d'outils est dotée d'une poignée
et de roulettes de transport.
L'appareil VARIMAT V2 ne doit pas être soulevé au niveau du poids
supplémentaire (22) et du poids final (23).
Les poignées de transport de la malette d'outils ainsi que la poignée de transport (24)
et la manette de guidage (27) de la soudeuse automatique à air chaud ne doivent pas
être utilisées pour le transport avec une grue.
Pour soulevage manuel, utiliser la poignée de transport (24) et la manette de
guidage (27).
Laissez refroidir la buse de soudage (9) avant de préparer l'appareil au transport

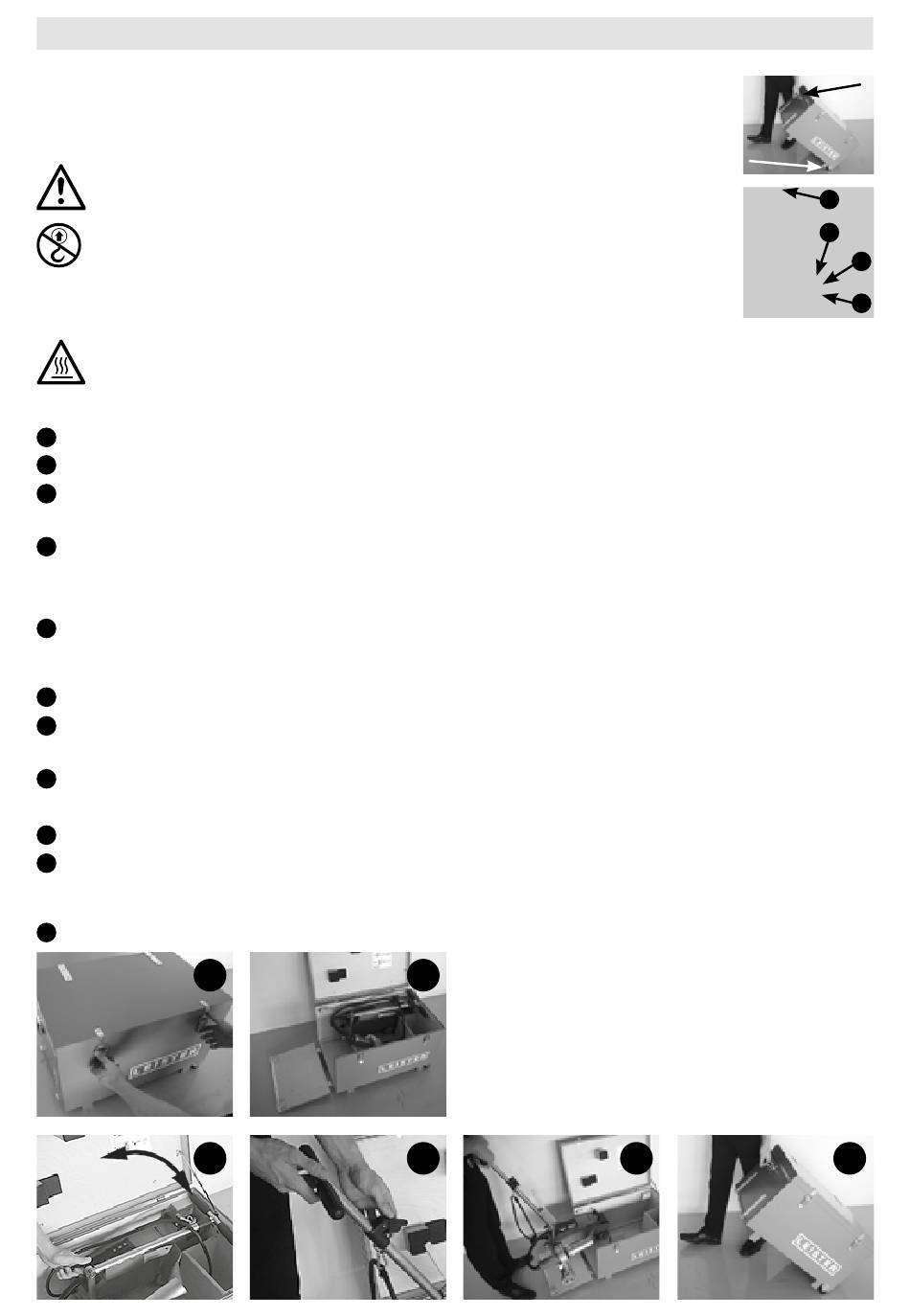

Pour sortir l'appareil VARIMAT V2 de la mallette d'outils :
1
Ouvrez la mallette d'outils par le haut
2
Ouvrez la mallette d'outils sur les côtés
Ouvrez la vis de levier (31) et placez la partie inférieure de la manette de guidage (26) dans la position
3
souhaitée ; Vissez la vis de levier (31)
Ouvrez le levier de blocage (28)
4
Réglez la hauteur souhaitée de la partie supérieure de la manette de guidage (27); serrez le levier de
blocage (28)
Sortez avec précaution la soudeuse automatique à air chaud VARIMAT V2 de la mallette d'outils
5
Pour ranger l'appareil VARIMAT V2 dans la mallette d'outils :
5
Rentrez la soudeuse automatique à air chaud VARIMAT V2 avec précaution par les côtés de la mallette d'outils
Ouvrez le levier de blocage (28) et rentrez la partie supérieure de la manette de guidage (27) ; serrez le
4
levier de blocage (28)
Ouvrez la vis de levier (31) et placez la manette de guidage (27) en position de transport ;
3
vissez la vis de levier (31)
2
Fermez la mallette d'outils de côté
Fermez la mallette d'outils par le haut
1
Transport:
6
Saisissez la mallette d'outils par la poignée de transport pour le transport manuel.
1
3
2
4
5
27
24
22
23
6
37
