Fonctions de commande
Possibilités d'affichage en
mode mesure
18
Interface utilisateur

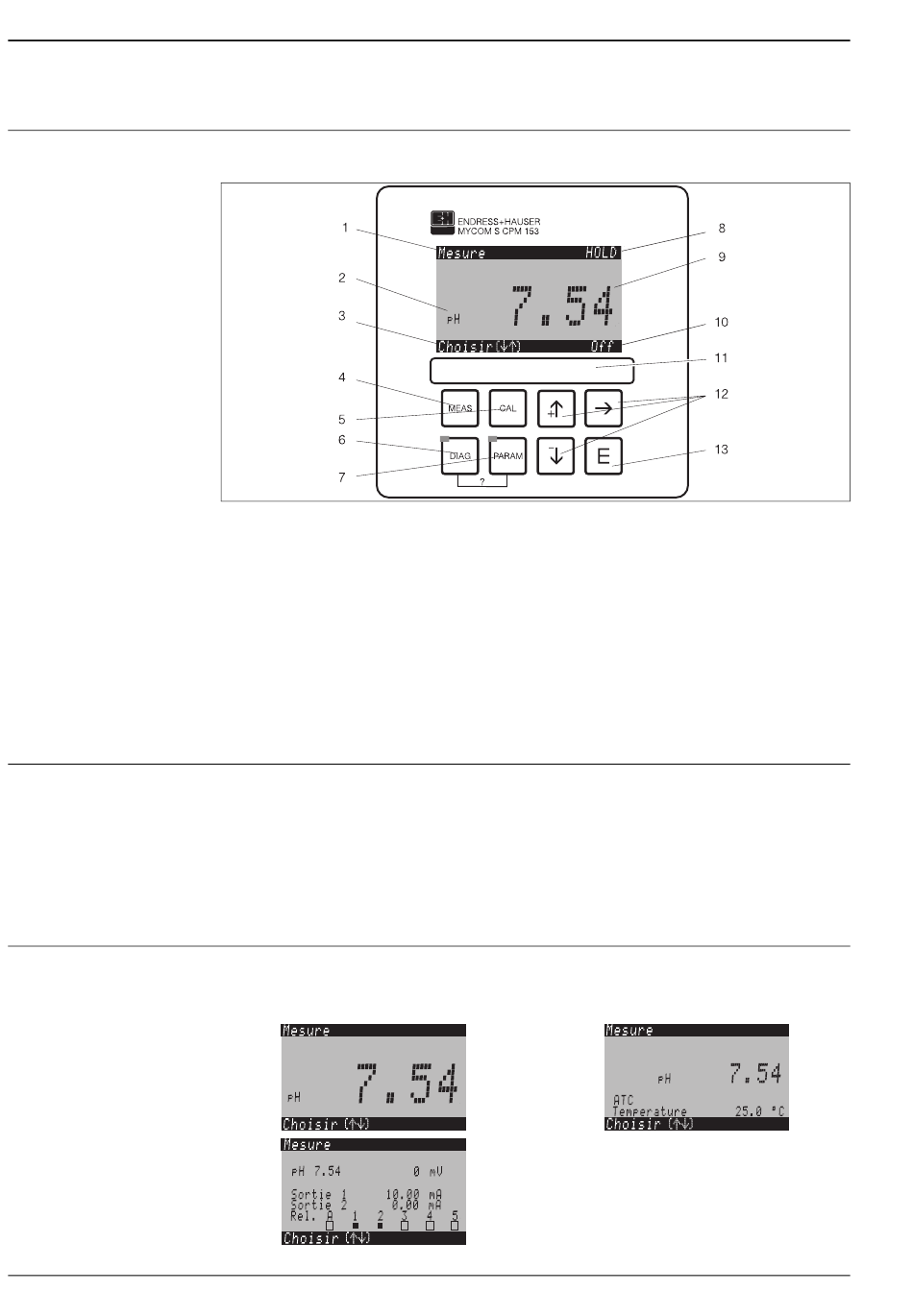

Affichage LCD rétro-éclairé avec matrice par points, 128 x 64 dots
Eléments de commande
1
Menu actuel
2
Paramètre actuel
3
Barre de navigation : défilement à l'aide des flèches ;
"E" pour feuilleter ; infos pour annulation
Ò
4
: touche du mode de mesure
Ï
5
: touche d'étalonnage
Ð
6
: touche du menu diagnostic
Ñ
7
: touche du menu de configuration
8
Affichage HOLD, si HOLD actif
L'afficheur indique simultanément la valeur mesurée actuelle et la température, afin que l'utilisateur ait un
aperçu rapide des principales données de process. Dans le menu de configuration, des textes d'aide facilitent
la configuration des paramètres de l'appareil.
Il existe quatre menus principaux pour commander l'appareil :
• Mesure
• Paramétrage
• Etalonnage
• Diagnostic
Ò
Ñ
Ï
Ð
Les touches
,
,
et
permettent d'accéder directement au menu approprié. Les sous-menus s'affichent
en texte clair et les éléments sélectionnés en inverse vidéo. La sélection se fait à l'aide des flèches qui servent
également à éditer les valeurs numériques.
Appareil à circuit unique
pH/redox, température, sorties courant 1 et 2, états des contacts, grandeurs réglantes pour régulateur continu
9
Valeur mesurée principale
10
Affichage "Défaut", "Avertissement", si les contacts
NAMUR sont actifs
11
Zone d'inscription
12
Flèches pour le défilement et l'édition
13
Touche Enter
?
Appuyer simultanément sur DIAG et PARAM pour
ouvrir les pages d'aide
Mycom S CPM153
C07-CPM153xx-19-06-00-fr-002.eps
