Exemple de raccordement
12
La version de base du Mycom S possède un contact alarme et deux contacts supplémentaires.
L'appareil peut être complété avec les équipements complémentaires suivants :
• 3 contacts
• 2 contacts et 1 entrée courant ou résistance (celle-ci uniquement pour zone non-Ex)
• 1 contact, 1 entrée courant et 1 entrée courant ou résistance (celle-ci uniquement pour zone non-Ex)
Vous pouvez affecter des fonctions aux contacts disponibles à l'aide du logiciel. Le type de contact actif ouvert
/ actif fermé peut également être commuté par logiciel.
Avec la version d'appareil appropriée, vous pouvez affecter jusqu'à trois relais au régulateur.
Remarque !
Si vous utilisez des contacts NAMUR (conformément aux recommandations de l'association pour la technique
de process dans les industries chimique et pharmaceutique), les fonctions sont affectées aux relais de la façon
suivante :
Relais
ALARME
RELAIS 1
RELAIS 2

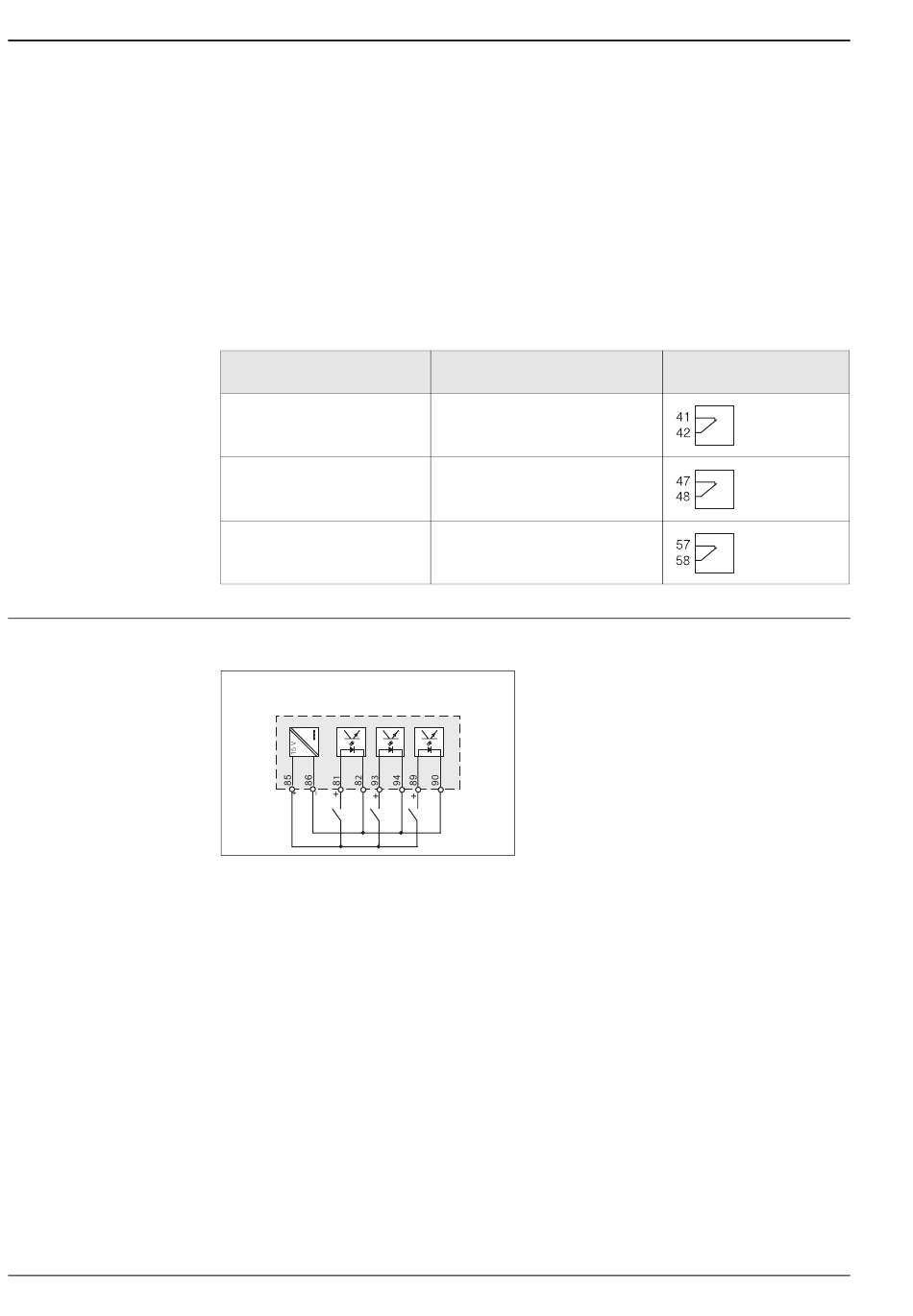

Exemple de commutation pour les entrées numériques
B
A
E 1
E 2
S 1
S 2
Exemple de commutation pour les entrées numériques
Affectation
NAMUR on
Défaut
Avertissement en cas de
besoin de maintenance
Contrôle de fonctionnement
A
Sortie alimentation
B
Entrées numériques
E1
Hold externe
E 3
E2
Chemoclean "Clean"
E3
Chemoclean "User"
S1
Contact hors tension externe
S2
Contact hors tension externe
S3
Contact hors tension externe
S 3
C07-CPM153xx-04-06-00-xx-005.eps
Mycom S CPM153
Borne
Endress+Hauser
