Regency Panorama P33CE Série Manuel D'installation & D'utilisation page 43

P33CE

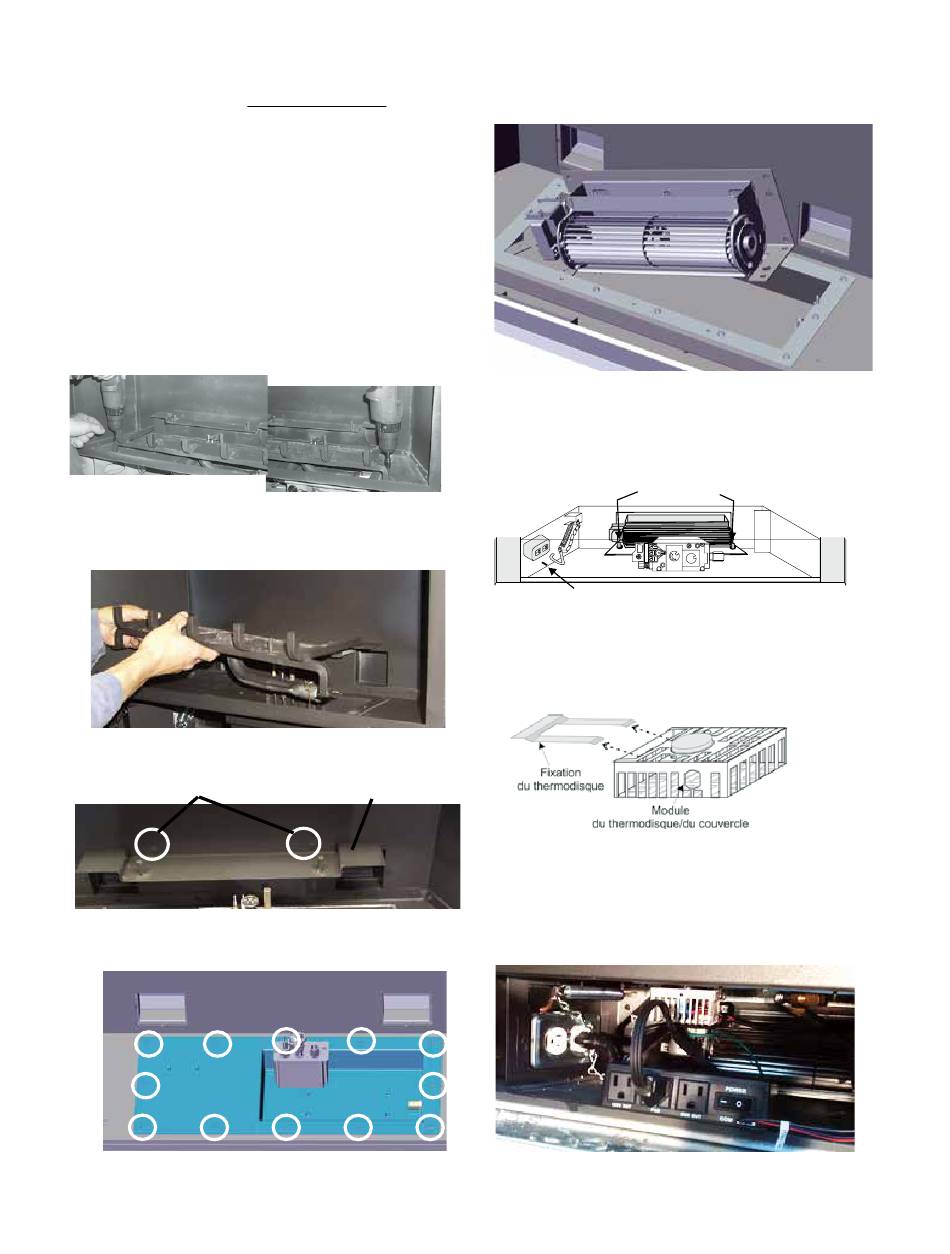

Suivre ces instructions pour les installations existantes.
Le ventilateur nécessite un courant alternatif 120 volts. Au besoin, relier
le ventilateur au circuit électrique par raccordement fi xe. Faire installer la
boîte de prise de courant polarisée par un électricien qualifi é. La fi xer du
côté gauche de l'appareil, en positionnant la prise neutre (la plus large)
sur le dessus.
L'appareil doit être mis à la terre en tout temps. Ne jamais couper la borne
de mise à la terre.
1. Couper l'alimentation électrique et déconnecter l'alimentation au gaz.
2. Retirer la porte affl eurante, l'écran grillagé et les bûches. Enlever
les panneaux intérieurs (s'ils sont installés).
3.
Retirer le brûleur en ôtant les 2 vis situées dans les emplacements
illustrés ci-dessous.
Schéma 1 : Retirer les 2 vis pour enlever le
brûleur.
4.
Faire glisser le brûleur vers la gauche et le soulever (voir schéma
2).
Schéma 2
5.
Retirer le brûleur en retirant 2 vis dans les emplacements indiqués
ci-dessous.
Vis
Schéma 3
6.
Retirer les 12 vis qui retiennent le dispositif du plateau de la valve
(Schéma 4) puis le soulever.
Schéma 4 : Dispositif du plateau de la valve
919-427-fr
Support de la bûche du fond
2
consignes d'installation
7.
Déplacer le ventilateur dans l'ouverture du plateau de la valve
à la base de la chambre de combustion.
Schéma 5
8.
Fixer le ventilateur en le posant sur les tiges de fi xation situées
sur le plancher de l'appareil. Veiller à ne pas endommager
l'isolation sur la base du ventilateur. S'assurer que les pales
du ventilateur ne frottent pas contre le conduit de la valve.
Insérer le ventilateur
sur les tiges de fixation
Cosse de mise à la terre
Schéma 6
9. Brancher le fi l de mise à la terre du ventilateur à la tige de mise
à la terre. Voir schéma de montage.
10. Glisser le dispositif thermodisque/couvercle sur la tige de fi xa-
tion située sur la face inférieure de la chambre de combustion.
Schéma 7
11. Brancher le câble d'alimentation du ventilateur au module de
commande du ventilateur dans la prise marquée ''Fan''. Con-
necter le fi l FCM-COM du câblage du système de commande
à distance situé sur le module de commande du ventilateur
marqué ''COM''. Placer le commutateur sur le module de com-
mande du ventilateur sur la position ON. ON est situé sur la
gauche. Le "O" est la position d'arrêt.
Schéma 8
Foyer au gaz P33CE-10 à évacuation directe de Regency® |
05/24/18
43
